零件 2：求解残余模型

导入几何模型

  1. 启动新 SimSolid 会话。
  2. 点击 Import from file。
  3. 在打开几何体文件对话框中，选择 Plate.x_t。
  4. 点击 Open。
    装配将加载到modeling window中。

分配材料

  1. 在Project Tree中，点击 Assembly workbench。
  2. 在Assembly workbench中，点击 Apply materials。
  3. 从通用材料列表中选择 Steel。
  4. 点击 Apply to all parts。
  5. 点击 Close。
在Project Tree的Assembly workbench中，将识别每个零件的材料属性。

导入超单元

  1. 在 Connections workbench 中，选择 Virtual connector > Superelement。
  2. 在对话框中，为 Coordinates 选择适当的单位：[mm]；为 Stiffness matrix 选择适当的单位：[N/mm]；为 Load vectors 选择适当的单位：[N]；为 Mass matrix 选择适当的单位：[t]。
  3. 从文件资源管理器中选择本教程第一部分导出的 DMIG 文件。
  4. 点击OK。

创建结构线性分析

在主窗口工具栏中，点击 Structural > Structural linear。
新分析会显示在Project Tree中的设计研究 1 下，Analysis Workbench会打开。

创建固定支座

  1. 在Analysis Workbench中，点击 固定支座。
  2. 在对话框中，确认已选中 Faces 单选按钮。

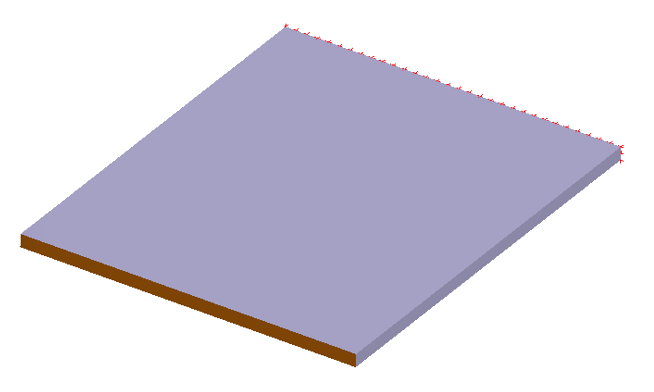

  3. 在modeling window中，选择下图中高亮显示为橙色的面。
    图 1.


  4. 点击OK。

编辑 的求解设置

  1. 在Project Tree的分析分支中，双击 Solution settings。
  2. 在求解设置对话框中，对于 Adaptation，在下拉菜单中选择 Global+Local。
  3. 点击OK。

运行分析

  1. 在Project Tree中，打开Analysis Workbench。
  2. 点击 Solve

查看结果

  1. 在中 ，选择 Structural 1 子工况。
  2. 在Analysis Workbench中，点击 结果图 > 位移 > 位移大小。
  3. 选择 Displacement Magnitude。
    图 2.


    图例窗口会打开并显示云图。
