SS-T：4070 随机响应分析

教程级别：高级版 在 SimSolid 中创建随机响应分析。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 为具有基础激励载荷的通道组件创建动态随机分析。
模型描述
本教程需要以下文件：
  • Random.ssp
  • PSD_Function.csv
图 1.


该项目文件有以下规格：
  • 所有零件的材料都设置为钢。
  • 常规连接的间隙和穿透容差为 3 mm。

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏中，点击 Open Project 。
  3. 在打开项目文件对话框中，选择 Random.ssp
  4. 点击确定。

创建模态分析

  1. 在主窗口工具栏中，点击 Modal Analysis。
  2. 在模态数量窗口中，将模式数量指定为9。
  3. 点击确定。
    新模态分析将显示在项目树中。

创建固定支座

  1. 在分析工作台中，点击 Immovable Support 。
  2. 在对话框中，确认已选中 Faces 单选按钮。
  3. 在模型视窗中，选择 图 2 中显示的两个面。
    图 2.


  4. 点击确定。
    新约束，固定 1 会出现在项目树中。约束的可视表示会显示在模型上。

编辑 的求解设置

  1. 在项目树的分析分支中，双击 Solution settings。
  2. 在求解设置对话框中，对于 Adaptation，在下拉菜单中选择 Global+Local。
  3. 点击确定。

运行分析

  1. 在项目树中，打开分析工作台。
  2. 点击 Solve

查看结果

  1. 在项目树中，选择 Modal 1 子工况。
  2. 在分析工作台上，选择 > Displacement Magnitude。

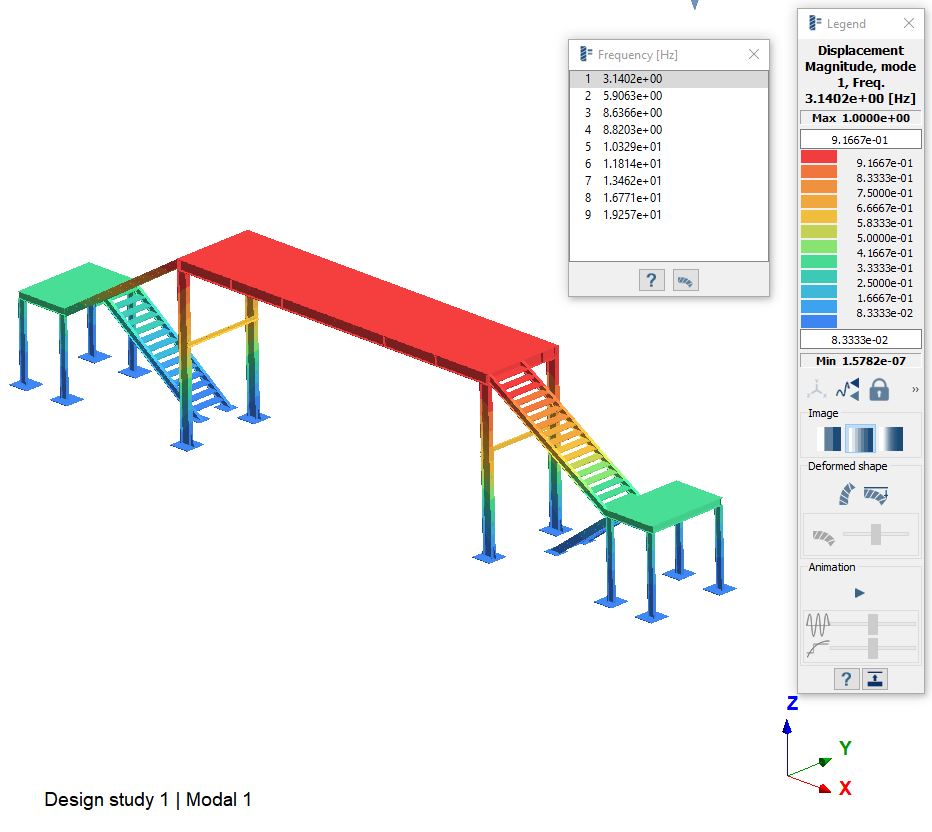

    图例窗口会打开并显示云图。频率 (Hz) 窗口会打开，并列出各种模式。
    图 3.

创建随机响应分析

  1. 在主窗口工具栏上，选择 > Random response。
    动力学随机响应设置窗口会打开。关联可用的模态分析结果。
  2. 对于频率跨度，接受默认下限值 2.35517，以及上限值 11.5542。
  3. 选择 Modal damping 选项卡。
  4. 将默认阻尼比设置为 0.03。
  5. 点击确定。

创建 PSD 函数

动力载荷以 PSD 函数为参考。

  1. 在项目树中，点击装配分支，打开工作台。
  2. 在工作台工具栏上，点击 （功率谱密度函数）图标。

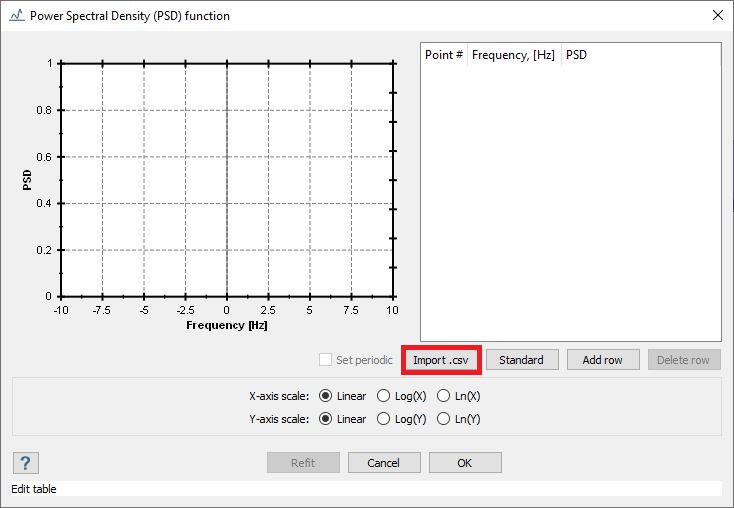

  3. 在对话框中，点击 Import CSV 按钮。
    图 4.
  4. 在文件资源管理器中，浏览至 PSD_Function.csv 文件，然后点击 Open。

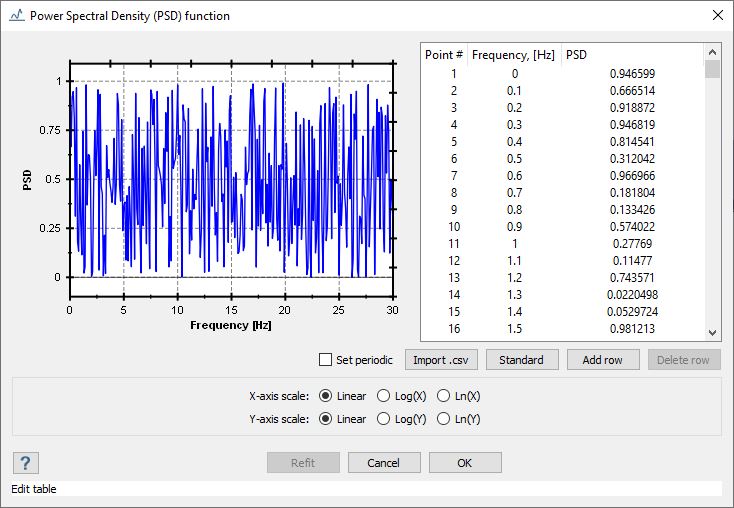

    函数被绘制在对话框的 XY 图形中。
    图 5.

定义载荷

  1. 在工作台工具栏上，点击 （基础激励）图标。
  2. 在对话框中，确保激励类型被设置为 Acceleration。
  3. 确保单位被设置为 [m/sec^2]。
  4. 对于振幅，输入 10。
  5. 对于方向，为 X、Y 和 Z 输入 1。
  6. 点击确定。

运行分析

  1. 在项目树中，打开分析工作台。
  2. 点击 Solve

查看结果

  1. 在项目树中，选择 Dynamic random 1 子工况。
  2. 在分析工作台上，选择 > Displacement Magnitude。

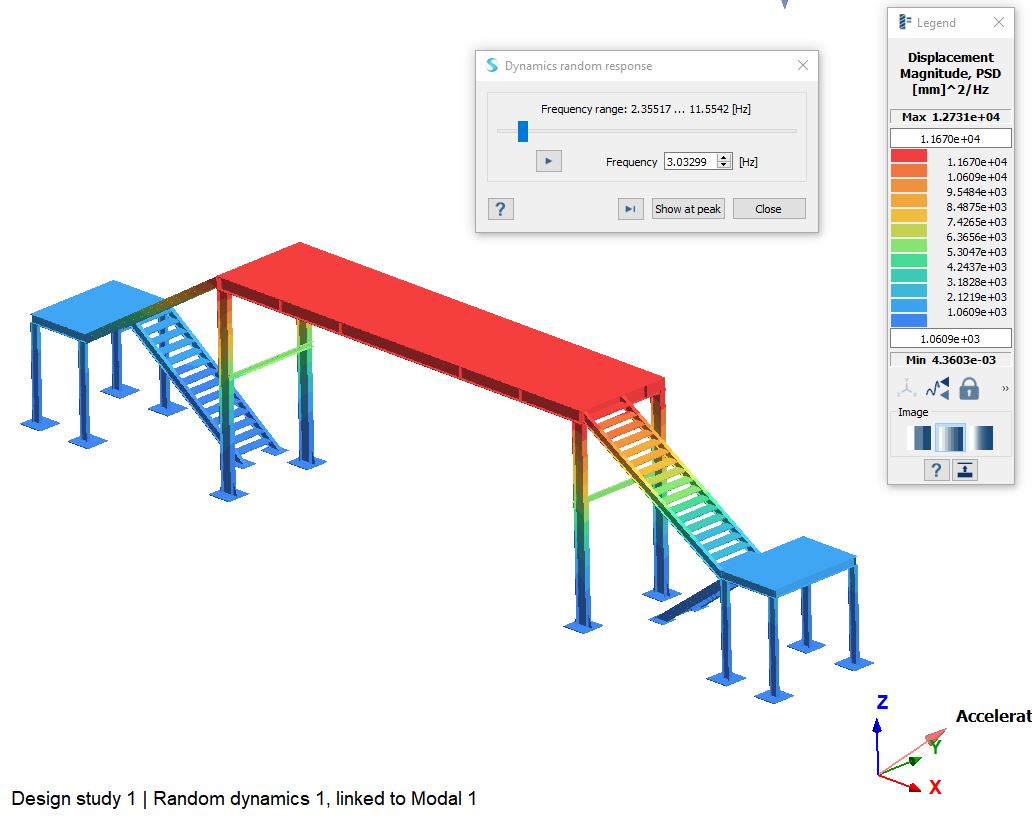

    图例窗口会打开并显示云图。动力学随机响应窗口会打开。可以使用滑块，为频率添加动画效果。
    图 6.

绘制响应曲线

  1. 在工作台工具栏上，点击 （拾取信息）图标。
  2. 确认 Pick point 单选按钮已选中。

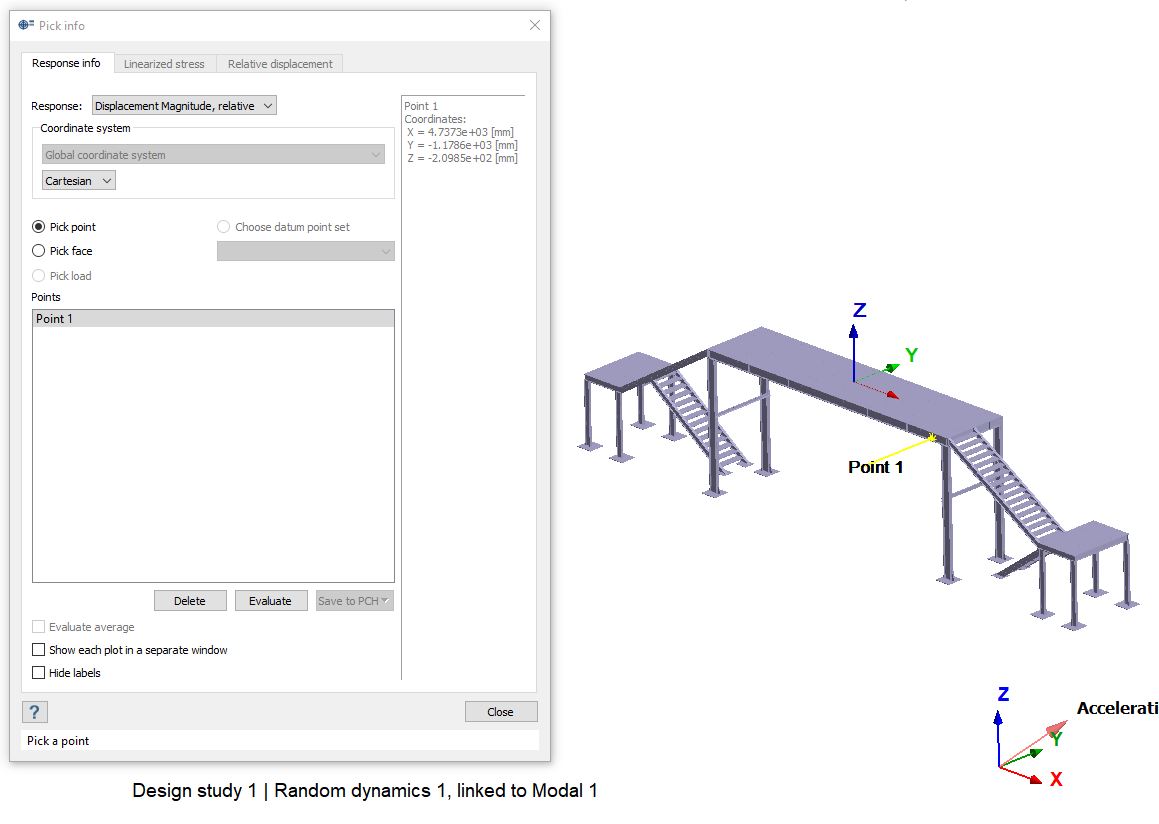

  3. 在模型视窗中，选择模型上的一个点，如下所示。
    图 7.
  4. 点击 Evaluate。

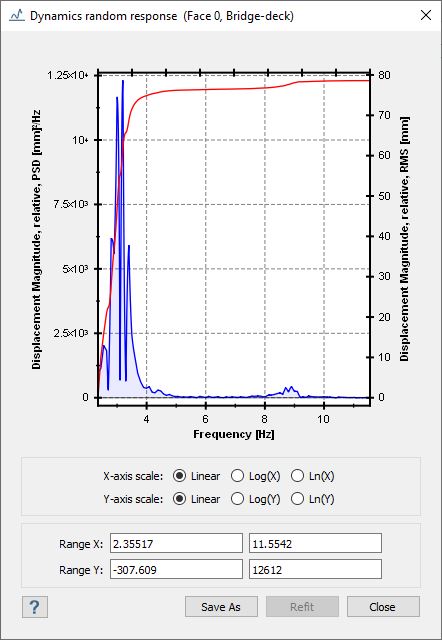

    该点的响应被绘制在对话框的 XY 图形中。可以用滚轮来放大，用鼠标左键来移动，或用 Refit 按钮来重置图表。
    图 8.
  5. 获得部分响应。

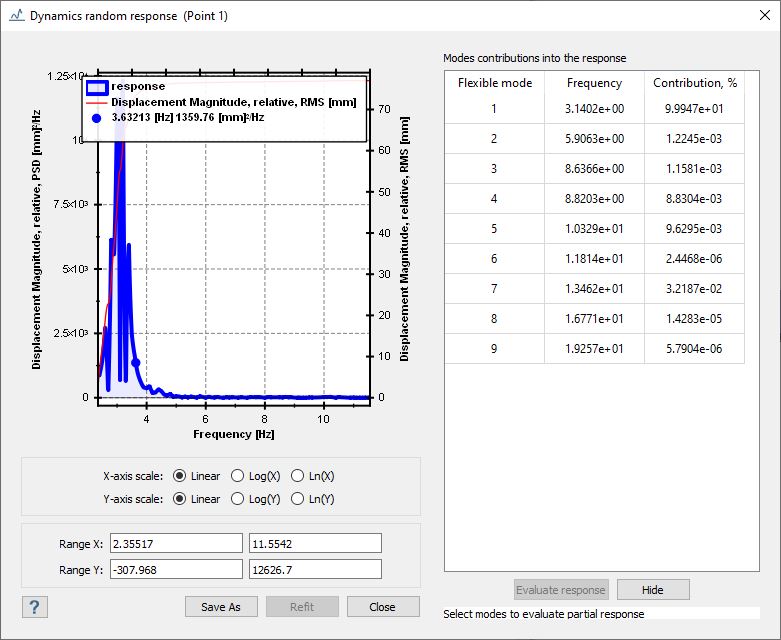

    1. 在对话框中，拾取曲线上的一点即可显示模式对响应表的贡献。
      图 9.
    2. 在表格中，选择行以选择要包括在部分响应中的模式。
      提示： 可以点击列标题对表格进行排序。
    3. 点击 Evaluate response。
    对话框中的绘图将更新以显示部分响应。
