SS-T：4026 模态预应力关联至多载荷工况分析

教程级别：中级

前提条件
目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 了解如何将现有的多载荷工况分析与新的模态预应力分析相关联。
  • 运行分析了解不同预应力条件对模态频率的影响。
  • 了解如何通过在载荷工况之间切换和使用频率图来查看结果。
模型描述
本教程需要以下模型文件：
  • Modal_prestressed_Multi_loadcase.ssp

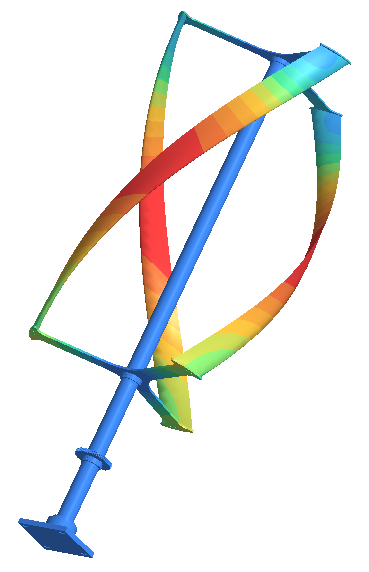

该模型 (.ssp) 文件有以下规格：
  • 所有零件的材料都设置为钢
  • 项目中已经定义了多载荷工况 1 分析，其中包含多个将提供预应力条件的子工况。
图 1.


打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏中，点击 Open Project 。
  3. 在打开项目文件对话框中，选择 Modal_prestressed_Multi_loadcase.ssp
  4. 点击OK。

查看多载荷工况工作台

  1. 在Project Tree中，选择现有的多载荷工况分析（名为多载荷工况 1。）
  2. 可选： 展开此项，查看已设置的不同子工况。这些表示您将应用于模态分析的不同预应力条件。

创建模态预应力子工况

  1. 在主菜单工具栏上，选择 模态 > 模态预应力。
    将显示模态预应力设置窗口。
  2. 在设置窗口中，选择多载荷工况 1。
    这是连接模态分析和多重预应力条件的关键步骤。
    图 2.


  3. 在模态数量窗口中，将模式数量指定为9。
  4. 点击确定。
    新的模态分析，模态 1，关联至多载荷工况 1 会出现在 Project Tree 和 Analysis Workbench 中。

运行关联的分析

  1. 在 Project Tree 中，确保新的 模态 1，关联至多载荷工况 1 子工况已选中。
  2. 点击 求解。
    SimSolid 运行所有关联子工况的模态预应力分析。完成后，结果分支会显示在模态 1 分析下的 Project Tree 中。

查看结果

从 Project Tree 中选择主模态 1，关联至多载荷工况 1 子工况，然后执行以下操作之一。
  1. 在载荷工况之间切换。
    1. 在Analysis Workbench中，点击 结果图 > 位移大小。

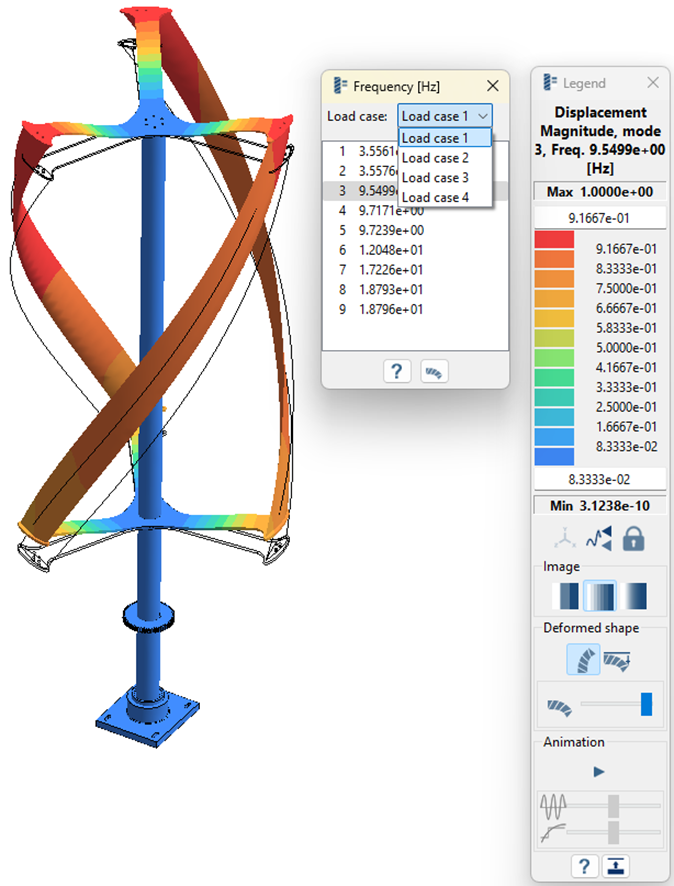

    2. 在频率 [Hz] 对话框中，使用载荷工况下拉菜单，在载荷工况之间切换。
      选择不同的载荷工况时，观察特定模式的频率（显示在结果图例中）如何根据不同的预应力条件发生变化。
      图 3.


  2. 绘制频率图。
    1. 在Analysis Workbench中，点击 图表 > 频率图。
    将生成一个图表，显示频率 (Hz) 与载荷工况之间的关系。通过该图，您可以快速直观地比较所有关联预应力载荷工况下所有模态的频率差异。
    图 4.
