零件 2：求解残余模型

1. 启动新 SimSolid 会话。
2. 点击 Import from file。
3. 在打开几何体文件对话框中，选择 Residual_model.step。
4. 点击 Open。
   装配将加载到modeling window中。

1. 在Project Tree中，点击 Assembly workbench。
2. 在Assembly workbench中，点击 Apply materials。
3. 从通用材料列表中选择 Steel。
4. 点击 Apply to all parts。
5. 点击 Close。

在Project Tree的Assembly workbench中，将识别每个零件的材料属性。

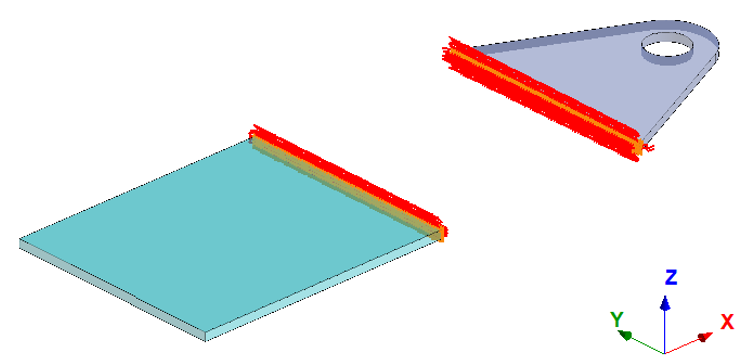

1. 在 Connections workbench 中，选择 Virtual connector > Superelement。
2. 在对话框中，为 Coordinates 选择适当的单位：[mm]；为 Stiffness matrix 选择适当的单位：[N/mm]；为 Load vectors 选择适当的单位：[N]；为 Mass matrix 选择适当的单位：[t]。
3. 从文件资源管理器中选择本教程第一部分导出的 DMIG 文件。
4. 点击OK。

1. 在主窗口工具栏中，点击 Modal Analysis。
2. 在模态数量窗口中，将模式数量指定为12。
3. 点击OK。
   新模态分析将显示在Project Tree中。

1. 在Project Tree的分析分支中，双击 Solution settings。
2. 在求解设置对话框中，对于 Adaptation，在下拉菜单中选择 Global+Local。
3. 点击OK。

1. 在Project Tree中，打开Analysis Workbench。
2. 点击 Solve

1. 在Project Tree中，选择 Modal 1 子工况。

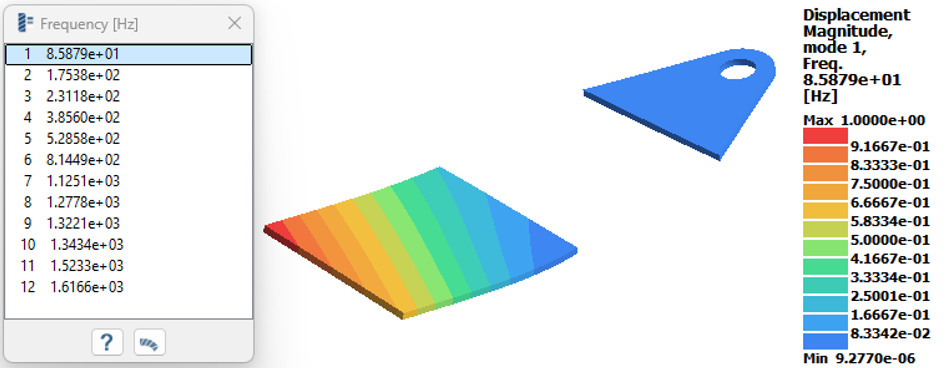

2. 在Analysis Workbench中，选择 Result plot > Displacement > Displacement magnitude。
