零件 1：导出超单元
导入几何模型
- 启动新 SimSolid 会话。
-
点击
Import from file。
- 在打开几何体文件对话框中，选择 Superelement_export.step。
-
点击 Open。
装配将加载到modeling window中。
分配材料
- 在Project Tree中，点击 Assembly workbench。
-
在Assembly workbench中，点击
Apply
materials。
- 从通用材料列表中选择 Steel。
- 点击 Apply to all parts。
- 点击 Close。
创建模态超单元导出分析
- 在主窗口工具栏，点击 Modal Analysis > Modal Superelement Export。
- 对于模式数量，输入 12。
创建固定约束
-
在Analysis Workbench中，点击
Immovable support。
- 在对话框中，确认已选中 Faces 单选按钮。
-

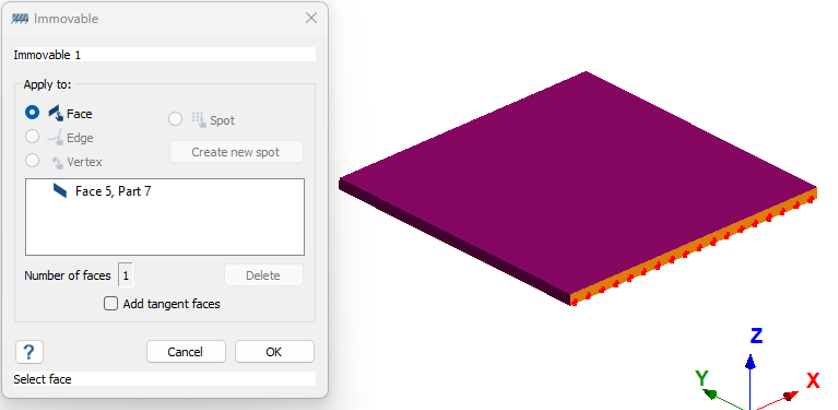

在modeling window中，选择下图中高亮显示的面。
Figure 1.
- 点击OK。
导入超单元接口点
-
在Analysis Workbench上，点击
Interface points。
- 点击 Import from .csv。
-
从文件资源管理器中选择 Interface_points.csv 文件。
接口点若在相同坐标点重合或具有相同 ID，将显示警告。
- Optional:
编辑坐标单位。
默认情况下，SimSolid 会使用导入几何体的单位。

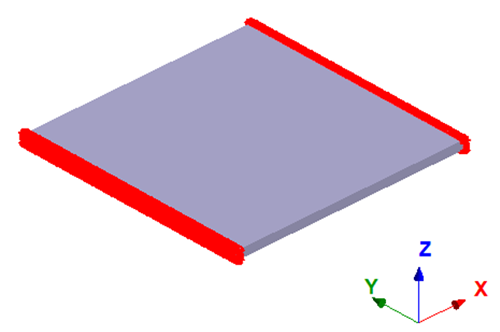

- 点击OK。点集 1 将被映射到模型的相应位置。
编辑 的求解设置
- 在Project Tree的分析分支中，双击 Solution settings。
- 在求解设置对话框中，对于 Adaptation，在下拉菜单中选择 Global+Local。
- 点击OK。
运行分析
- 在Project Tree中，打开Analysis Workbench。
-
点击
Solve
导出超单元
求解模态超单元导出分析后，Analysis Workbench中的“导出”功能即可启用。
-
点击
Export 创建 DMIG 文件。
- 在对话框中，将 Coordinates 的单位输入为 [mm]，将 Stiffness matrix 的单位输入为 [N/mm]，将 Mass matrix 的单位输入为 [t]。
- 点击OK。
-
在文件资源管理器中浏览至所需位置，然后点击 Save。
即可创建 DMIG 文件。
