면 이동

피처를 평행이동, 회전, 복사 또는 확장합니다.

면 이동 도구는 이동 도구와 동일한 방법으로 작동하지만, 구멍, 포켓 및 표면 피처에만 사용할 수 있습니다. 엣지에는 사용할 수 없습니다.

피처 이동

구멍, 포켓 및 표면 피처를 이동합니다.

  1. 지오메트리 리본에서 면 이동 도구를 선택합니다.

    주: 도구는 드롭다운 메뉴에 숨겨져 있을 수 있습니다. 드롭다운 메뉴에 액세스하려면 다음 중 하나를 수행하십시오.
    • 현재 표시된 도구의 오른쪽 하단 모서리에서 를 선택합니다.
    • 현재 표시된 도구를 클릭한 상태로 있습니다.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 모델링 창을 클릭하여 이동할 피처를 선택합니다.
    • 여러 객체를 선택하려면 Ctrl 키를 누른 상태에서 클릭합니다.
    • 인근 면을 선택하려면 두 번 클릭합니다.
  3. 다음 옵션 중에서 선택하십시오.
    작업 실행
    평행이동 선택한 면을 드래그합니다.
    축을 따라 평행이동 화살표를 드래그합니다.
    면 내에서 평행이동 사각형을 드래그합니다.
    도구의 중앙 주변으로 회전 곡선 화살표를 드래그합니다.
    3D에서 자유롭게 피처 이동 도구의 중앙을 드래그합니다.
    피처를 정확한 거리로 이동 마이크로 대화 상자에 값을 입력합니다.
  4. 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.
팁:
  • 이동되는 모든 피처는 동일한 파트에 있어야 합니다.
  • 평행이동하거나 회전하는 동안, 선택한 면은 꼭지점, 스냅 점 및 면 이동 도구를 사용할 때 나타나는 특정 기준점에 스냅됩니다. Alt 키를 누른 상태로 있으면 격자 맞추기를 일시적으로 비활성화할 수 있습니다.
  • 조작기를 두 번 클릭하거나 Shift 키를 누른 상태로 면 이동 도구를 드래그해서 위치나 방향을 조정합니다. 이것은 회전 중심을 변경할 때 유용합니다.
  • 면 이동 도구를 재정렬하려면 면 이동 도구의 중심점을 선택하고 마이크로 대화 상자에서 아이콘을 클릭하여 글로벌 축에 재정렬하거나 아이콘을 클릭하여 기존 파트에 재정렬합니다.
  • 일단 이동을 시작하면 선택 항목에 새 면을 추가할 수 없습니다.

피처 복사

구멍, 포켓 및 표면 피처를 복사합니다.

  1. 지오메트리 리본에서 면 이동 도구를 선택합니다.

    주: 도구는 드롭다운 메뉴에 숨겨져 있을 수 있습니다. 드롭다운 메뉴에 액세스하려면 다음 중 하나를 수행하십시오.
    • 현재 표시된 도구의 오른쪽 하단 모서리에서 를 선택합니다.
    • 현재 표시된 도구를 클릭한 상태로 있습니다.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 복사할 피처를 선택합니다.
  3. 마이크로 대화 상자에서 아이콘을 선택한 다음, 그래픽 조작기를 사용하여 복사본을 배치합니다.

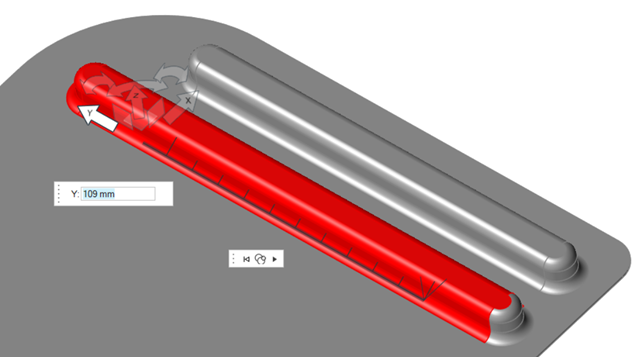

    그림 1. 피처 복사 및 이동


  4. 마이크로 대화 상자에서 적용 을 클릭합니다.
  5. 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.

피처 확장

복수의 면을 포함하는 구멍, 포켓 및 표면 형상을 확장합니다.

  1. 지오메트리 리본에서 면 이동 도구를 선택합니다.

    주: 도구는 드롭다운 메뉴에 숨겨져 있을 수 있습니다. 드롭다운 메뉴에 액세스하려면 다음 중 하나를 수행하십시오.
    • 현재 표시된 도구의 오른쪽 하단 모서리에서 를 선택합니다.
    • 현재 표시된 도구를 클릭한 상태로 있습니다.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 확장할 면을 선택합니다.
  3. 그래픽 조작기에서 화살표를 끌어 피처를 확장합니다.

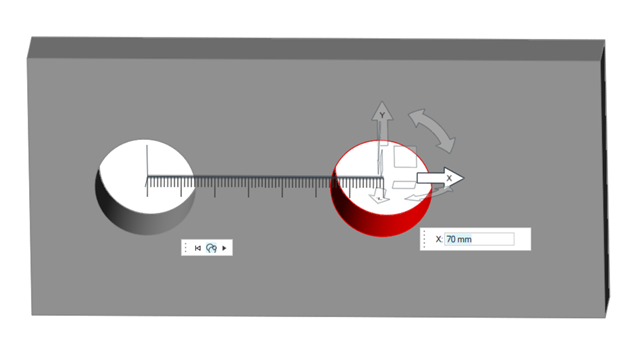

    그림 2. 피처 확장하기


  4. 마이크로 대화 상자에서 적용 을 클릭합니다.
  5. 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.

그래픽 조작기

축을 따라 1D 평행이동


면 내에서 2D 평행이동


축을 중심으로 2D 회전


3D 평행이동


키보드 단축키 및 마우스 제어기

작업 실행
스냅핑을 일시적으로 비활성화합니다. Alt
선택 사항에서 추가 또는 제거 Ctrl+클릭
선택한 피처 복사 Ctrl+그래픽 조작기 드래그
도구의 위치나 방향 변경 Shift
도구의 위치나 방향 변경 그래픽 조작기 두 번 클릭
면을 체인 선택
  • 두 번 클릭
  • Ctrl+두 번 클릭
편집 모드 종료 마우스 오른쪽 버튼 클릭
도구를 종료합니다. 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.
