컨스트럭션 이력

내역 브라우저

내역 브라우저를 사용하여 추가 모델을 만들지 않고도 모델 디자인의 변형을 탐색할 수 있습니다.

기존 피처를 편집하여 매개변수를 변경하거나, 모델을 컨스트럭션의 이전 지점으로 롤백하고, 새 피처를 삽입하고ㅡ 롤포워드하여 최종 모델에 변경 사항이 미치는 영향을 확인할 수 있습니다.

히스토리 브라우저에서 편집 가능한 엔티티를 컨스트럭션 피쳐(CF)라고 합니다.

내역 브라우저를 열려면 F6 키를 누르거나 보기 > 컨스트럭션 이력 > 을 선택합니다.

컨스트럭션 피처는 위에서 아래로 순차적으로 나타납니다.

롤백 및 롤포워드

모델 컨스트럭션 이력의 이전 지점에 새 컨스트럭션 피처를 추가합니다.

내역 브라우저에서, 새 컨스트럭션 피처를 추가하려는 지점으로 파란색 끝 표식을 이동합니다.
스케치 또는 지오메트리 리본의 도구 중 하나를 사용하여 지오메트리 수정을 추가합니다. 이것은 새로운 컨스트럭션 피처를 추가할 것입니다.
파란색 끝 표식을 내역 브라우저의 맨 아래로 이동합니다.

주: 끝 표식을 사용하여 모델의 컨스트럭션 이력을 단계별로 진행할 수도 있습니다.

위의 예에서는 불리언 차감 컨스트럭션 피처 이전에 원통 상단에 모따기를 추가했습니다. Inspire는 추가된 모따기를 고려하여 후속 푸시/풀 컨스트럭션 피처를 자동으로 다시 계산합니다. 원통형 컷아웃의 상단은 최종 모델에서 원뿔형입니다.

주:

컨스트럭션 피처 옆에 있는 경고 아이콘 은 Inspire가 컨스트럭션 피처를 부분적으로만 계산했음을 나타냅니다.
컨스트럭션 피처 옆의 오류 아이콘 은 계산 실패를 나타냅니다.

모델에 계산 실패나 경고가 없는 것이 가장 좋습니다.

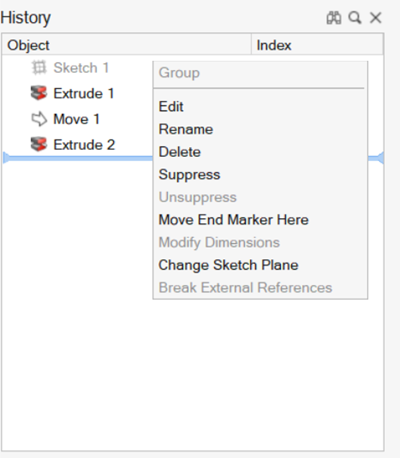

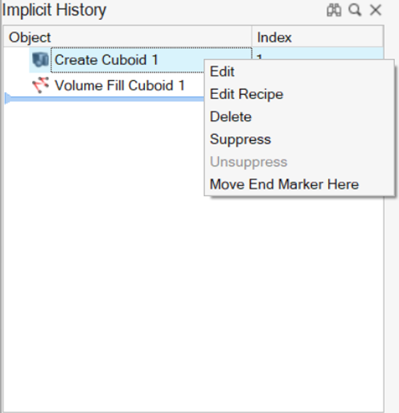

컨텍스트 메뉴 옵션

내역 브라우저 오른쪽 클릭 컨텍스트 메뉴에는 컨스트럭션 이력을 편집하기 위한 다음 옵션이 있습니다.

주: 마우스 오른쪽 버튼을 클릭해서 컨텍스트 메뉴를 엽니다. 일부 옵션은 모든 컨스트럭션 피처에 사용할 수 없습니다.

편집

편집을 사용하면 선택한 컨스트럭션 피처를 변경할 수 있습니다. 컨텍스트 메뉴에서 "편집"을 선택하면, Inspire 컨스트럭션 피처가 모델을 생성된 시점으로 롤백하고 컨스트럭션 피처를 작성할 때 사용된 도구를 열어서 끝 표식을 빨간색으로 바꿉니다. (이 옵션을 모든 컨스트럭션 피처에 사용할 수 있는 것은 아닙니다.)

삭제

삭제는 모델에서 컨스트럭션 피처를 제거하지만, 컨스트럭션 이력에 삭제를 기록합니다.

이력 제거

이력 제거는 모델의 컨스트럭션 이력에서 파트 삭제 컨스트럭션 피처를 지웁니다. (이 옵션은 종속성이 없는 파트 삭제 컨스트럭션 피처에만 사용할 수 있습니다.)

억제

억제를 사용하면 컨스트럭션 피처가 생성되지 않은 것처럼 모델을 볼 수 있습니다. 억제된 피처는 계산에 사용되지 않으며 모델링 영역에 나타나지 않습니다. 내역 브라우저에서 억제된 컨스트럭션 피처는 기울임꼴로 나타납니다.

그룹

그룹을 사용하면 이름을 바꾸고, 축소하고, 확장할 수 있는 폴더에 인접된 컨스트럭션 피처를 시각적으로 구성할 수 있습니다. 그룹을 해제하려면 그룹을 마우스 오른쪽 버튼으로 클릭한 다음 그룹 해제를 선택합니다.

끝 표식을 여기로 이동

이 옵션은 끝 표식(파란색 선)을 선택된 컨스트럭션 피처로 이동합니다. 나중에 컨스트럭션 피처가 내역 브라우저에서 회색으로 표시되고 모델링 창에는 나타나지 않습니다. 끝 표식을 선택하고 컨스트럭션 이력에서 원하는 지점으로 끌 수도 있습니다.

주: 도구가 열려 있으면 끝 표식이 빨간색으로 바뀌고 이동할 수 없습니다. 끝 표식을 이동하려면 도구를 종료하십시오. 끝 표식이 파란색으로 바뀌고 이동 가능합니다.

참조 끊기

참조 끊기는 참조된 평면을 참조되지 않은 평면으로 변환합니다. (참조된 평면 컨스트럭션 피처에만 사용할 수 있습니다.) 자세한 내용은 스케치 엔티티를 이동하려면 어떻게 해야 합니까?를 참조하십시오.

스케치 면 변경

이 옵션을 사용하면 기존 스케치의 스케치 면을 변경할 수 있습니다. (스케치 컨스트럭션 피처에만 사용할 수 있습니다.)

자세한 내용은 스케치 엔티티를 이동하려면 어떻게 해야 합니까?를 참조하십시오.

주: 새 어셈블리를 생성하거나 어셈블리 간에 파트를 이동하면 내역에 새 컨스트럭션 피처가 생성됩니다. 새 조합 및 리스트럭처 컨스트럭션 피처는 이름을 바꿀 수 있지만 삭제하거나 편집할 수 없습니다.

삭제 vs 내역 없이 삭제

컨스트럭션 피처 삭제와 내역 없이 삭제의 차이점을 알아보십시오.

모델 브라우저 및 모델링 창에서 일부 엔터티의 컨텍스트 메뉴에는 "삭제" 및 "내역 없이 삭제" 옵션이 포함됩니다.

삭제는 모델에서 파트를 제거하고 모델의 컨스트럭션 이력에 삭제를 기록합니다.
내역 없이 삭제는 모델의 컨스트럭션 이력에 이벤트를 기록하지 않고 모델에서 파트를 제거합니다.

"내역 없이 삭제"는 종속성이 없는 파트 또는 조합에만 사용할 수 있습니다.

"내역 없이 삭제"를 사용한 후 엔터티를 복구하는 유일한 방법은 실행 취소하는 것입니다. (실행 취소하려면 편집 > 실행 취소를 선택하거나 키보드에서 Ctrl+Z를 누릅니다.)

주: 내역 브라우저의 "삭제" 옵션은 모델 브라우저의 "삭제" 옵션이나 파트 및 조합의 모델링 창과 다르게 작동합니다.

내역 브라우저에서 컨스트럭션 피처를 삭제하면 모델의 컨스트럭션 이력에서 해당 컨스트럭션 피처가 제거됩니다. 내역 브라우저에서 삭제 컨스트럭션 피처를 삭제하면 삭제된 엔터티가 모델 브라우저 및 모델링 창에서 복원됩니다.

파트 삭제 컨스트럭션 피처에 대해 "내역 제거" 옵션을 선택하면 모델 브라우저에서 "내역 없이 삭제" 옵션으로 엔티티를 삭제한 것과 같은 효과가 나타납니다.

레거시 파일 및 컨스트럭션 이력

Inspire 버전 2021 이하 버전에서 생성된 레거시 .stmod 파일에는 컨스트럭션 이력이 없습니다.

레거시 Inspire stmod 파일을 열면 히스토리 브라우저에 StmodImport라는 이름의 컨스트럭션 피처가 표시되며 이는 CAD 가져오기와 동일한 방식으로 작동합니다. 이 컨스트럭션 피처를 롤백, 롤포워드, 억제 및 삭제할 수 있으며 모델은 모든 경계 조건 및 결과를 유지합니다.

컨스트럭션 이력을 제공하지 않는 이전 버전의 Inspire에서는 모델 브라우저에 별도의 스케치 엔터티가 없었습니다. 스케치는 파트의 표면에 있는 것으로 간주되었으며, 두 번 클릭하여 스케치 편집 모드로 전환하여 편집할 수 있었습니다. 버전 2021에 컨스트럭션 이력이 도입되면서 이 작동이 변경되었습니다. 이제 스케치 엔터티가 모델 브라우저에 별도로 표시되고 내역 브라우저를 사용하여 편집됩니다.

PolyNURBS가 포함된 레거시 stmod 파일을 가져오면 히스토리 브라우저에 StmodImport라는 이름의 컨스트럭션 피처가 표시되고 그 뒤에 PolyNURBS라는 이름의 컨스트럭션 피처가 표시됩니다. Inspire 2021.1에서는 컨스트럭션 피처당 하나의 PolyNURBS 파트만 생성할 수 있으므로 여러 PolyNURBS 파트가 나열될 수 있습니다. 예를 들어, 레거시 stmod 파일에 3개의 PolyNURBS 파트가 포함되어 있는 경우 타임라인에 다음 컨스트럭션 피처가 표시됩니다.

StmodImport 1
PolyNURBS 1
PolyNURBS 2
PolyNURBS 3

주: 가져온 stmod 파일의 일반 지오메트리와 PolyNURBS 파트 사이에 필렛 또는 불리언 연산이 있는 경우, 필렛과 불리언 연산은 그대로 유지하여 모델을 가져오지만 원래 파트는 비활성화된 상태로 구성됩니다. 필렛이나 불리언을 다시 실행하려면, 모델 구성 도구 모음(F5)을 열고, 원래 파트를 다시 활성화한 다음, 작업을 다시 적용해야 합니다.
