プレーンカットインプリシット形状

定義された面の両側、またはその面上にインプリシット形状を保持します。

手動で定義された、またはリンクされた参照面を使用して、インプリシットボディを切り取ります。ボディを面の両側に保持するか、またはスライス面自体と交差するボディのフィールドまたはコンターのみに保持するかを選択します。

  1. インプリシットモデリングリボンで、プレーンカットツールを選択します。

    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。

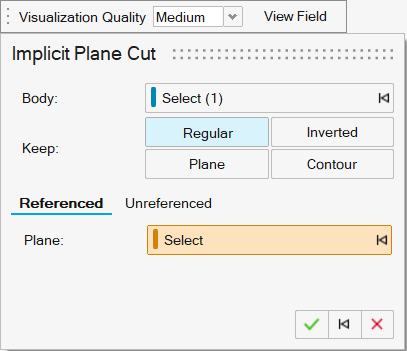

    インプリシットプレーンカットガイドパネルが表示されます。

  2. ボディコレクターがアクティブになります。面で切り取るボディをクリックして選択します。
  3. 参照面または非参照面を使用してミラーリングするかを選択します。
    • 参照

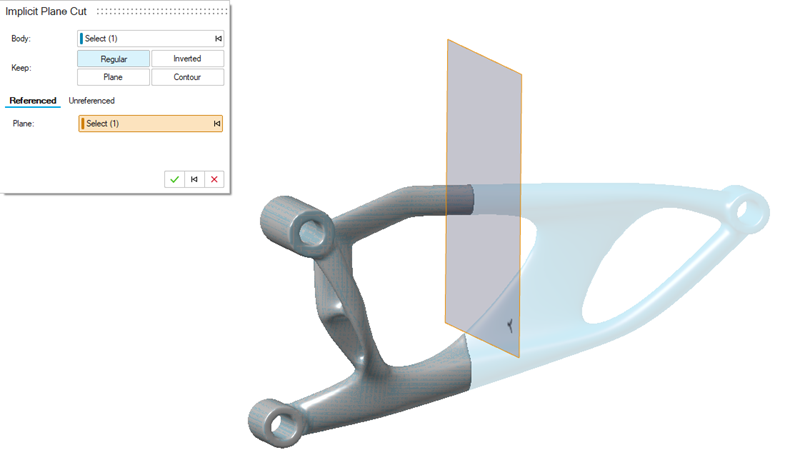

      このタブでは、既存の面または平面形状フィーチャーを使用できます。これにより、そのオブジェクトへの動的リンクが保持されます。コレクターをクリックし、切断面として使用する面を選択します。

    • 非参照

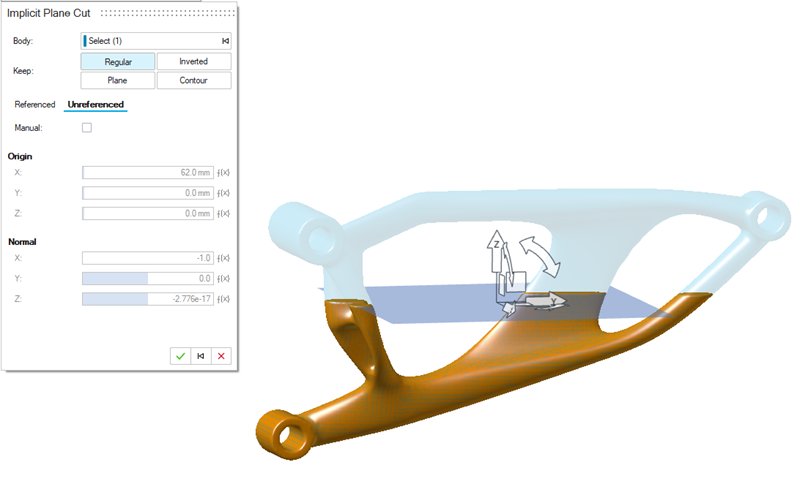

      このタブでは、画面上の移動ツールを使用するか、手動チェックボックスをオンにして明示的な値(変数を割り当て可能)を指定することにより、面の位置と向きを定義できます。

  4. 4つの保持オプションの1つを使用して、面に対して保持する形状を選択します。
    • 標準:面の法線側の形状を切り取ります。
    • 反転:面の法線と反対側の形状を切り取ります。
    • :スライス面自体と交差する形状を保持します。
    • コンター:面と交差する形状のコンターのみを保持します。

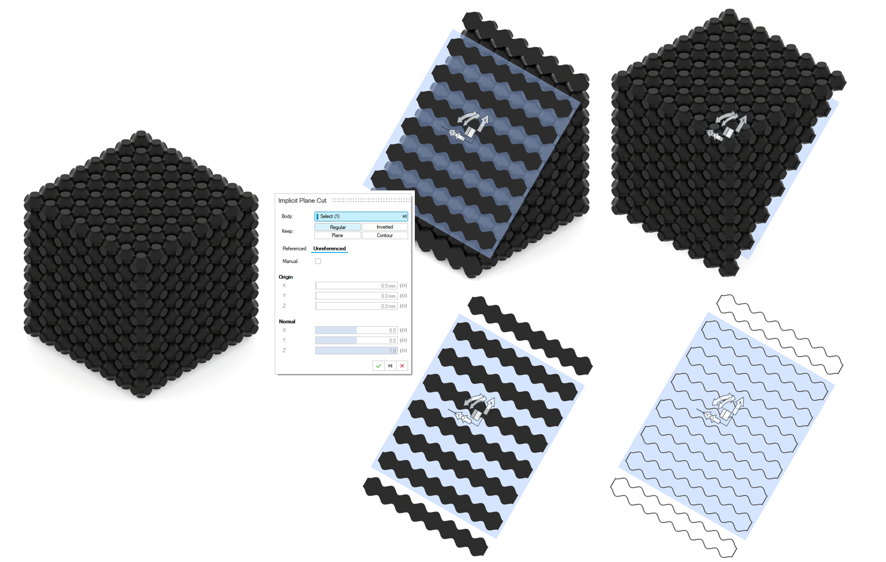

      次の画像は、4つのオプションを示しています。

  5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
