インプリシット形状のパターン化

四角形、円形、コンフォーマル、またはポイントクラウドのパターンでインプリシットボディを作成します。

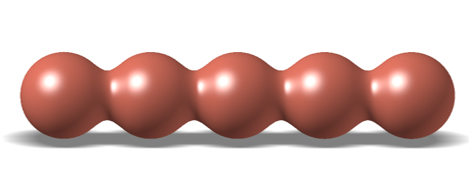

パターン操作では、ユーザーが選択したボディを使用し、パターン化ルールに従って複数の同一インスタンスを分布します。3つの高レベルパターンタイプ(長方形、円形、ポイントクラウド)を作成できます。

  1. インプリシットモデリングリボンで、パターンツールを選択します。

  2. ボディボタンがアクティブになります。パターン化するインプリシットボディを選択します。
  3. パターンタイプを選択します。
    • 四角形:このタブでは、最大3つの直線方向またはコンフォーマル方向に沿ってパターン化できます。

    • 円形:このタブでは、円筒の軸を中心にパターン化できます。

    • ポイントクラウド:このタブでは、選択したボディのコピーをポイントクラウドの各ポイントにパターン化することができます。

  4. 四角形
    1. オプション:コンフォーム基準オプションを使用して、パラメーター化された座標(U、V、W)で動作するコンフォーマル(カーブ)空間を作成することで、四角形パターンを一般化できます。詳細については、コンフォーマル座標空間の作成をご覧ください。


    2. パターンに沿って1つ2つ、または3つの方向を選択します。
    3. 各方向について、ベクトルラベルの横にある選択ボタンをクリックし、パターンに沿う方向として使用する軸または直線エッジを選択します。コンフォーマルオブジェクトが選択されている場合は、この操作は必要ありません。

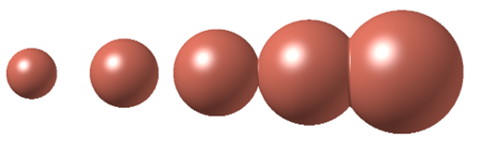

    4. 各方向について、スペーシング値を使用して、その方向に沿ったパターン内の各項目間の距離を定義します。この値は、一定または変数にすることができます。
    5. 各方向について、カウント値を使用して、その方向に沿ってパターン化する項目の数を定義します。この値は、一定または変数にすることができます。
  5. 円形
    1. ベクトルラベルの横にある選択ボタンをクリックして、軸または直線エッジを選択し、パターン化する軸として使用します。
    2. 円形パターンのタイプを選択します。
    • コピーの数:このオプションを選択して、各コピー間の角度とコピー数を指定する。
    • 等間隔:このオプションを選択すると、指定した角度内でコピーの間隔が均等になります。
    1. 角度値を使用して、各コピー間の角度、またはコピーが等間隔に配置される合計角度を定義します。この値は、一定または変数にすることができます。
    2. カウント値を使用して、選択した軸を中心にパターン化する項目の数を定義します。この値は、一定または変数にすることができます。
  6. ポイントクラウド
    1. ポイントクラウドドロップダウンリストを使用して、ポイントクラウドを作成するか、既存のポイントクラウドを選択します。
    2. ポイントクラウド内の最初のポイントは、パターン内の後続の項目のアンカー位置として機能します。
    3. 最初のポイント以降のすべてのポイントは、その位置にパターン化オブジェクトのインスタンスを作成するために使用されます。パターン化されたオブジェクトの向きは、元のオブジェクトと同じままです。
  7. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
