アイソサーフェスインプリシットフィールド
いずれかのインプリシットボディまたはフィールドからアイソサーフェスを抽出します。
いずれかのインプリシットボディまたはフィールドからアイソサーフェスを抽出します。アイソサーフェスとして設定する単一の値または値範囲を選択し、アイソサーフェスのどちらの側をソリッド領域として設定するかを選択します。このツールは、解析結果を含むフィールドの周りをサーフェスで囲むために使用できます。
-
インプリシットモデリングリボンで、アイソサーフェスツールを選択します。

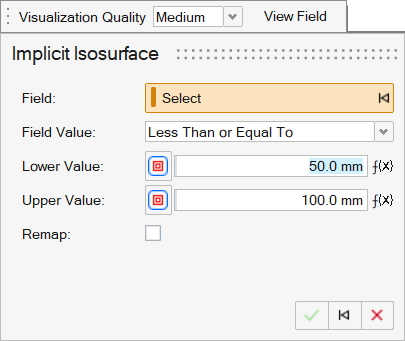

ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。インプリシットアイソサーフェスガイドパネルが表示されます。
- オプション: 表示品質では、低いから非常に高いの中から選択します。要素密度の低いものから非常に高いものまで対応します。品質が高いほどより鮮明に形状フィーチャーが生成されますが、処理速度は遅くなります。複雑な関数を作成する場合は、低い品質で作業し、関数が完成した後に高い品質に切り替えることをお勧めします。
- フィールドコレクターを使用して、アイソサーフェスを抽出するオブジェクトを選択します。Parasolid、STL、PolyNURBS、またはインプリシット形状（ソリッドボディまたはフィールドの両方）を選択できます。
-

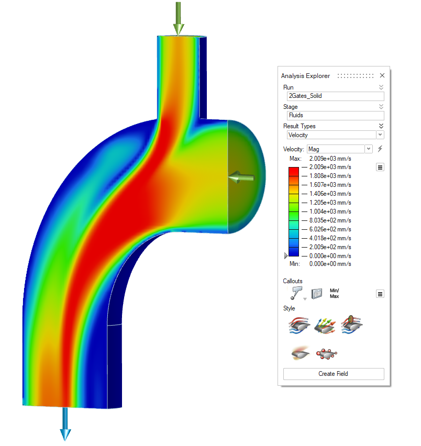

フィールド値ドロップダウンを使用して、フィールドからサーフェスが作成される場所を定義するために使用する不等式タイプを選択します。例えば、流体の結果の以下の速度フィールドからアイソサーフェスを抽出すると、どの不等式が選択されるかに応じて異なる固体領域とボイド領域が作成されます。

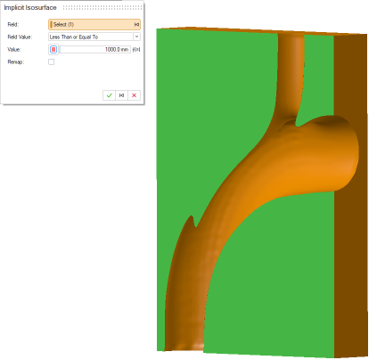

オプション 説明 より小さいか等しい 指定された値でサーフェスを作成し、値が指定された値より低い場合はいつでもソリッドボディを作成します。
より大きいか等しい 指定された値でサーフェスを作成し、値が指定された値より低い場合はいつでもソリッドボディを作成します。

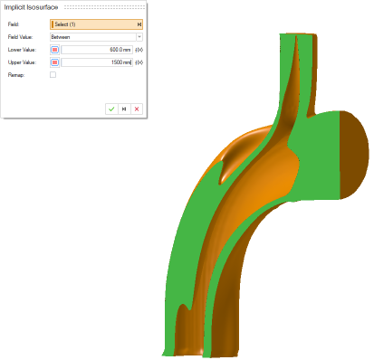

間隔内 指定された値ごとに1つ、合計2つのサーフェスが作成され、固体領域が下限値と上限値の間に形成されます。
間隔外 指定された値ごとに1つ、合計2つのサーフェスが作成され、空の領域が下限値と上限値の間に形成されます。
- オプション：再マッピングを選択し、新しく作成されたフィールドの値を、サーフェスまでの距離の値になるように再スケールします。
- チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
