扫略

沿路径扫略轮廓以创建实体或曲面。创建新零件，或将扫略形状与现有零件合并、相减或相交。

  1. 在 几何 功能区，选择扫略工具。
    注： 工具可能隐藏在下拉菜单中。使用下拉菜单，可选择以下任一操作：
    • 在当前显示工具的右下角选择 。
    • 点击并按住当前显示工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。

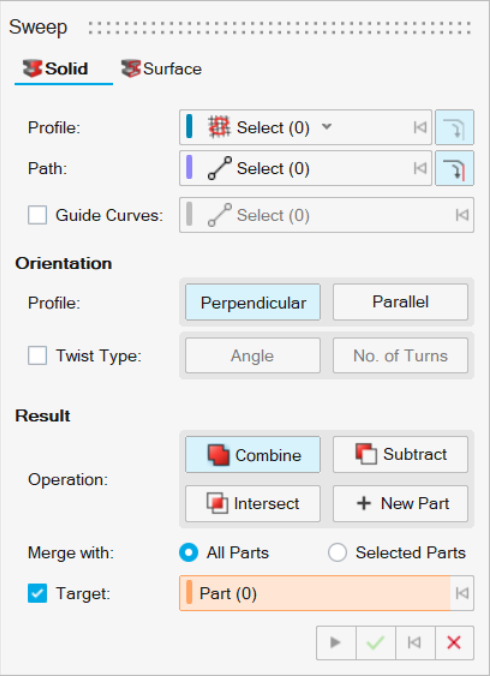

    此时显示操作面板。


  2. 选择要创建的实体类型：
    • 实线：作为实体进行扫略。
    • 曲面：作为曲面进行扫略。
  3. 选择轮廓。默认情况下，会自动开启 Select（选择）。采用以下任意一种方法：
    • 如果最后一步您选择实线，请选择封闭的草绘或平面。
    • 如果最后一步您选择曲面，请选择平面边、封闭的/开放的草绘或平面。
    注： 要取消选择，按住 Ctrl 键并点击。要清除所有选中的几何特征，在小对话框中点击清除选择。
  4. 选择路径：
    1. 点击选择按钮。
    2. 选择一个草绘或一条边。轮廓所在的平面必须与路径相交。如果路径延伸到轮廓之外，则可以在两个方向上进行扫略。
      注： 要取消选择，按住 Ctrl 键并点击。
    3. （可选）：选择 相切传播，这样点击一条边将会也选择其所有相切边。
  5. 选择扫略的类型：
    • 无导向曲线：不使用导向曲线。您可以向扫略形状添加扭转。
    • 导向曲线：添加一到两条导向曲线。这允许您优化扫略形状，但不能添加扭曲。
      • 在导向曲线旁边，点击选择按钮，然后选择一条或两条必须与轮廓重合的导向曲线。要取消选择，按住 Ctrl 键并点击。
  6. 选择一个轮廓方向：
    • 垂直（默认）：使扫略形状垂直于路径。
    • 平行：平行于路径调整扫略形状的方向。
  7. （仅无导向曲线）选择扭转类型：
    • 无：不要向扫略形状添加扭转。
    • 角度：通过扭转角度向扫略形状添加扭转。选择该选项后，您可以输入扭转角度并选择反转扭转方向。
    • 转动次数：通过定义转动的次数，为扫略形状添加扭转。选择该选项后，您可以输入转动次数并选择反转扭转方向。
  8. （仅导向曲线）选择比例缩放：
    • 统一：沿 X 和 Y 方向缩放轮廓。
    • 横向：仅沿 X 方向缩放剖面，在保持 Y 方向的同时沿着路径和引导曲线将其拉伸。
  9. 选择一种结果类型。
    • 合并：将挤出形状与现有零件合并。
    • 相减（仅适用于实体）：从现有零件中减去挤出形状。
    • 相交（仅适用于实体）：只保留挤出形状和现有零件的交叉部分。
    • 新零件：从挤出形状创建新零件。
  10. 选择一种合并方法：
    • 所有零件（默认）：将挤出形状与所有接触到挤出形状的零件合并。
    • 零件：选择单选按钮将挤出形状与所选零件合并。然后选择您要将其与挤出形状合并的零件。
  11. 编辑轮廓。（仅适用于曲面）
    1. 选择轮廓。
    2. 然后可执行以下操作：
    要 则 注意
    如果曲面边用于轮廓或导向曲线，请修改约束以微调扫略的形状 在小对话框中，选择约束类型：
    • 无：不约束扫略。
    • 曲面：扫略形状被设为与曲面边线相切。
    • 大小：更改所选轮廓的约束大小。

    反转轮廓切线的方向，选择反转切线 。
    更改轮廓的切线大小 在小对话框中输入大小。
    反转轮廓的方向 反转方向 轮廓上箭头的方向指示其方向。在大多数情况下，每个轮廓的最佳方向都是在内部计算的，这样生成的曲面就不会扭转。在某些情况下，反转轮廓的方向会导致扫略失败。
  12. 点击应用。
  13. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
