挤出

挤出轮廓或单向/双向的 2D 曲面，以创建具有可选结束封口的实体或 3D 曲面。创建新零件或将挤出形状与现有零件合并、相减或相交。

首先，创建要挤出的轮廓和 2D 曲面。

  1. 可采用以下任意方式打开“挤出”工具：
    • 按 E 键。
    • 在 几何 功能区，选择挤出工具。

      注： 工具可能隐藏在下拉菜单中。使用下拉菜单，可选择以下任一操作：
      • 在当前显示工具的右下角选择 。
      • 点击并按住当前显示工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。

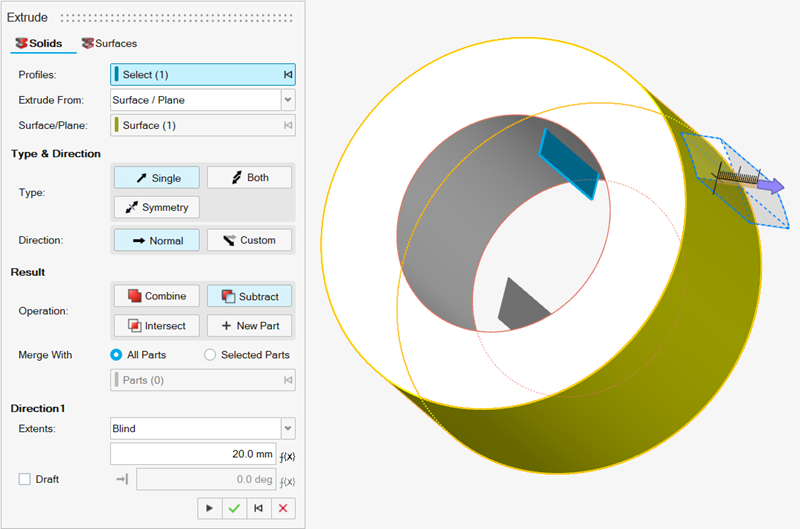

    此时显示操作面板。


  2. 选择要创建的实体类型：
    • 实体：挤出为实体。
    • 曲面：挤出为带可选结束封口的 3D 曲面。
  3. 默认情况下，会自动开启 Select（选择）。采用以下任意一种方法：
    • 如果在上一步中选择了实体，请选择一条或多条封闭曲线。
    • 如果在上一步中选择了曲面，请选择一条或多条曲线或 2D 曲面。
    提示： 在模型浏览器中选择一个草图，可快速选择其所有实体。如果在上一步中选择了实体，则只会选择封闭曲线。如果您选择了曲面，则所有实体都将被选中。如果在挤出后添加草图实体，新实体也将被挤出。

    注： 要取消选中某条曲线或 2D 曲面，按住 Ctrl 键并点击。要清除所有选中的几何特征，在小对话框中点击清除选择。
  4. 选择一种方向：
    • 单向（默认）：在一个方向挤出。
    • Both（双向）：在两个方向挤出。
    • 对称：在两个方向对称挤出。
  5. 选择一个参考方向：
    • 法线（默认）：使挤出形状垂直于曲线或 2D 曲面。
    • 自定义：通过选择以下其中一个选项，在自定义方向挤出。
      • 选择：选择要将挤出形状与其对齐的线性边或轴。
      • 自由的：通过拖动弯曲箭头或在小对话框中输入角度来自由定向挤出形状。
  6. 选择一种结果类型。
    • 合并（仅适用于实体）：将挤出形状与现有零件合并。
    • 相减（仅适用于实体）：从现有零件中减去挤出形状。
    • 相交（仅适用于实体）：只保留挤出形状的交叉部分和现有零件。
    • 新零件：从挤出形状创建新零件。
  7. 如果选择了实体，则选择一种合并方法：
    • 所有零件（默认）：将挤出形状与所有接触到挤出形状的零件合并。
    • 零件：选择单选按钮将挤出形状与所选零件合并。然后选择您要将其与挤出形状合并的零件。
  8. 如果为实体类型选择了曲面，则可以添加或删除结束封口：
    1. 无（默认）：请勿包括结束封口。
    2. 双向：在挤出形状的起始和终点处添加结束封口。
    3. 起点：在挤出形状的起始处添加结束封口。
    4. 终点：在挤出形状的末端添加一个结束封口。
  9. 沿方向 1 或方向 2 调整挤出形状：
    要 则 注意
    调整挤出长度。 采用以下任意一种方法：
    • 在小对话框中输入距离。
    • 在操作面板中，针对范围，选择盲，然后输入距离。
    		 要反转挤出形状的方向，请在小对话框中点击反转方向 。
    挤出至所选的点。 采用以下任意一种方法：
    • 在操作面板中，针对范围，选择至点，然后选择顶点。
    • 向上拖动箭头到所需的点，并让挤出卡入到位。
    挤出至所选曲面。 采用以下任意一种方法：
    • 在操作面板中，针对范围，选择至曲面，然后选择曲面。
    • 向上拖动箭头到所需的曲面，并让挤出卡入到位。
    挤出至所选零件。 在操作面板中，针对范围，选择至零件，然后选择零件。
    按当前方向挤出所有零件 在操作面板中，针对范围，选择穿过所有。
    给予挤出形状正向/反向拔模
    1. 在操作面板中，启用拔模。
    2. 输入拔模角度。
    		 要反转挤出形状的拔模方向，请在小对话框中点击反转拔模方向 。
    更改方向 在小对话框中，选择下列一种选项：
    • 单向（默认）：在一个方向挤出。
    • Both（双向）：在两个方向挤出。
    • 对称：在两个方向对称挤出。
  10. 点击应用。
  11. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
