筋

从草图中挤出筋几何体以加强模型。可以选择弧、曲线、直线或曲面。



首先，创建目标零件和草图。

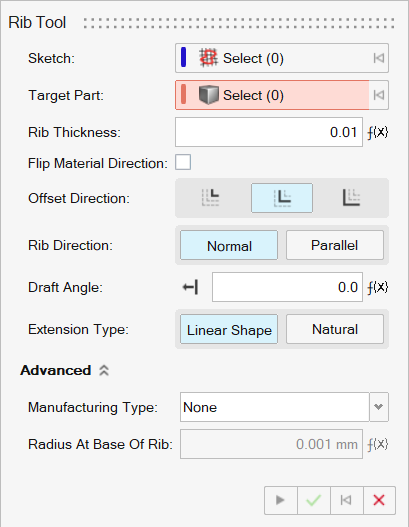

  1. 在 几何体 功能区，选择筋工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。
  2. 选择草图。
    注： 草图不应超出零件。当草图轮廓延伸超出零件边界或穿透零件壁时，“筋”工具当前不支持草图轮廓。
  3. 选择目标零件。
    筋将自动延伸穿过实体上最近的面。
    警告： 有时，筋可能并未按预期延伸。在这种情况下，创建所需草绘，而无需自动延伸，然后重复前面的步骤，使用所需草绘创建筋。
  4. 定义筋厚度。
  5. 要翻转筋的材料方向，请启用翻转材料方向。
  6. 选择偏移方向：
    • S1：将材料添加到草图的一侧。
    • 对称：将材料对称地添加到草图的两侧。
    • S2：将材料添加到草图的另一侧。
  7. 选择筋方向：
    • 法线：筋将垂直于草图平面创建。
    • 平行：筋将平行于草图平面创建。
  8. 定义拔模角度。要更改拔模方向，点击文本栏旁边的反转拔模方向 。
  9. 选择一种延伸类型：
    • 线性形状：延伸是直线。
    • 自然：原始曲线已被延伸。
  10. 点击高级选项 ，根据创建筋的材料或制造流程选择筋设置。
    注： 高级选项仅在筋方向：垂直选中后可用。
    1. 选择材料/制造类型：
      • 无：与标准筋类似，筋成型时没有倒角。没有用户可配置的设置。
      • 热固性：使用热固性塑料时，拔模角度为 1 度，每条筋底部和垂直边的倒角半径为筋厚度值除以 4。
      • 热塑性：使用热塑性塑料时，拔模角度为 5 度，每条筋顶部的倒角半径为筋厚度值的一半，每条筋底部和垂直边的倒角半径为筋厚度值除以 4。
      • 铸造：铸造时，拔模角度为 0 度，每条筋底部和垂直边的倒角半径为筋厚度值除以 4。
      • 自定义：为顶部和底部倒角指定自定义半径。
    2. 为每条筋顶部的倒角半径定义筋顶部半径（仅在选中自定义后可用）。
    3. 为每条筋底部的倒角半径定义筋底部半径（仅在选中自定义后可用）。
  11. 点击应用 。
  12. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
