结构历史

查看并编辑模型的结构历史。

在模型中创建、修改、移动或删除几何体，或在模型浏览器中将零件编组时，在模型的结构历史中 Inspire 记录该操作。

历史记录浏览器

使用“历史记录浏览器”浏览模型设计的变化，无需创建其他模型。

可编辑现有几何特性更改其参数，或将模型回滚到其结构的早期点，插入新几何特征，并前滚查看更改如何影响已完成模型。

在“历史记录浏览器”中，可编辑实体称为结构特征 (CFs)。

要打开“历史记录浏览器”，请按 F6 或选择查看 > 结构历史 > 。

结构特征按从上到下顺序出现。

回滚和前滚

在模型结构历史的一个早期点上添加新的结构特征。

  1. 在“历史记录浏览器”中，将蓝色结束标记移动到您希望添加新结构特征的点上。
  2. 使用“草图”或“几何体”功能区上的工具添加或修改几何体。这将添加新的结构特征。
  3. 将蓝色结束标记移动到“历史记录浏览器”底部。
    注： 也可使用结束标记分步推进模型结构历史。

    以上例子中，我们在布尔相减结构特征前往柱状顶部添加了一个削角。考虑到添加的削角，Inspire 自动重新计算后续“推/拉”结构特征。注意，最终模型中，圆柱切口顶部为圆锥形。



注：
  • 结构特征旁边的警告图标 表明，Inspire 仅能计算部分结构特征。
  • 结构特征旁边的错误图标 表明计算失效。

理想情况下，模型不应设定计算失效或警告。

右键菜单选项

“历史浏览器”中的右键菜单包含以下用于编辑结构历史的选项。

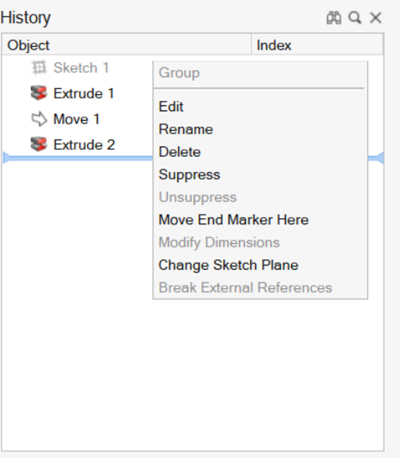

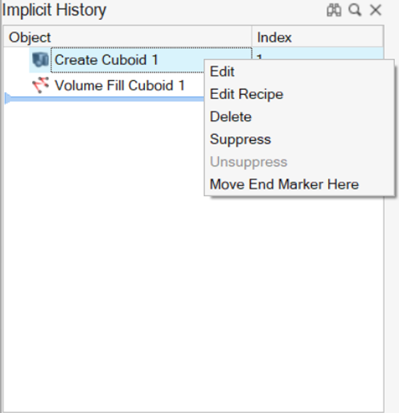

图 1. 历史记录浏览器右键菜单


注： 右键点击打开右键菜单。某些选项并不可用于所有结构特征。
编辑

“编辑”允许您更改选中的结构特征。从右键菜单中选择“编辑”时，将模型 Inspire 回滚到创建结构特征时的点，打开用于创建结构特征的工具，并将结束标记更改为红色。(本选项并不可用于所有结构特征。)

删除
“删除”可将结构特征从模型中删除，并在结构历史中记录该删除操作。
删除历史记录
“删除历史记录”删除模型结构历史中的“删除零件”结构特征。本选项仅可用于无依赖的“删除零件”结构特征。
抑制
即使未创建结构特征，“抑制”也可让您看到模型。已抑制的几何特征不参与计算，也不会出现在模型区域。“历史记录浏览器”以斜体显示已抑制的结构特征。
编组
“编组”允许您直观地将连续的结构几何特征整合到您可以重命名、折叠和展开的文件夹中。要取消编组，请右键点击“编组”，然后选择取消编组。
将结束标记移动到这里。
本选项将结束标记（该蓝线）移动到选中的结构特征。随后结构特征将在“历史记录浏览器”中变为灰色，并且不会出现在模型视窗中。也可选择结束标记，并将其拖动到“结构历史”中所需的点上。
注： 工具打开时，结束标记变为红色，并且不可移动。要移动结束标记，请退出工具。结束标记会变成蓝色，并且可以移动。
打断参考
打断参考将参考平面转换为无参考平面。(仅可用于参考平面结构特征。)更多信息请见如何移动草绘实体？。
更改草绘平面
此选项允许您更改现有草绘的草绘平面。(仅可用于草绘结构特征。)
更多信息请见如何移动草绘实体？。
注： 创建新装配或在装配之间移动零件时，会在历史记录中创建新结构特征。可以将“新装配”和“重构”结构特征重命名，但不可以删除或以其他方式编辑。

删除 vs 删除并保留历史记录

了解删除结构特征与删除并保留历史记录之间的区别。

在“模型浏览器”和模型视窗中，有些实体的右键菜单包括“删除”和“删除并保留历史记录”选项。

  • 删除将零件从模型中删除，并在模型的结构历史中记录该删除操作。

  • 删除并保留历史记录将零件从模型中删除，但模型结构历史中不记录该操作。

“删除并保留历史记录”仅可用于无依赖的零件或装配。

使用“删除并保留历史记录”后恢复实体的唯一方法是撤消。（要撤销，请选择 Edit > Undo 或按键盘上的 Ctrl+Z）。

注： “历史记录浏览器”中的“删除”选项与“模型浏览器”或零件和装配模型视窗中的“删除”选项运行不同。

在“历史记录浏览器”中删除结构特征将从模型结构历史中删除该结构特征。如果您随后在“历史记录浏览器”中删除“删除结构特征”，则删除的实体将在“模型浏览器”和“模型视窗”中恢复。

如果您为“删除零件”结构特征选择“删除历史记录”选项，其效果与在“模型浏览器”中使用“删除并保留历史记录”选项删除实体的效果相同。

旧版文件与结构历史

在 Inspire 2021 版及更早版本中创建的旧版 .stmod 文件中无结构历史。

打开旧版 Inspire .stmod 文件时，“历史记录浏览器”将显示一个名为 StmodImport 的结构特征，其工作方式与 CAD 导入相同。您可以回滚、前滚、抑制和删除此结构特征，模型将保留所有边界条件和结果。

Inspire 之前的版本不提供结构历史，“模型浏览器”中无单独的草绘实体。草绘位于零件的曲面，可以通过双击两次进入草绘编辑模式进行编辑。2021 版引入结构历史后，这种运行状态已更改。草绘实体现在“模型浏览器”中单独显示，并可使用“历史记录浏览器”进行编辑。

导入包含 PolyNURBS 的旧版 stmod 文件时，“历史记录浏览器”将显示一个名称为 StmodImport 的结构特征，接着显示多个名称为 PolyNURBS 的结构特征。在 Inspire 2021.1 中，每个结构特征可创建一个 PolyNURBS 零件，因此可将多个 PolyNURBS 零件列出。例如，如果旧版 stmod 文件包含三个 PolyNURBS 零件，您将在时间线中看到以下结构特征:

  • StmodImport 1
  • PolyNURBS 1
  • PolyNURBS 2
  • PolyNURBS 3
注： 如果在导入的 stmod 文件中，常规几何体和 PolyNURBS 零件之间有倒角或布尔运算，模型将与倒角和布尔运算完整导入，但原始零件将被被配置为关闭。如果想要重做倒角或布尔运算，需要打开“模型配置”工具栏 (F5)，重新激活原始零件，然后重新应用运算。
