模式

创建零件或面的线性或圆形模式。

圆形模式

沿轴为零件或面添加模式。

  1. 在几何体功能区，选择圆形模式工具。
    注： 工具可能隐藏在下拉菜单中。使用下拉菜单，可选择以下任一操作：
    • 在当前显示工具的右下角选择 。
    • 点击并按住当前显示工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。
    此时显示操作面板。


  2. 选择要添加模式的实体类型：
    • 零件
      注： 要将模式中的所有零件变成初始零件的关联复制，请开启 Instances（关联复制）。
    • 面
  3. 在模型视窗中，选择一个或多个零件或面。
    注： 要取消选择某个几何特征，按住 Ctrl 键并点击。要清除所有选中的几何特征，在小对话框中点击清除选择。
  4. 反转模式方向
    1. 在操作面板中，点击方向旁边的 Select（选择）按钮。
    2. 在模型视窗中，选择与模式平行的参考线、边或轴。
    3. （可选）：要反转方向，点击小对话框中的 。
  5. 选择模式方法：
    • 副本数量：选择此选项可指定每个副本之间的角度与副本数量。
    • 相等间距：选择此选项可使副本在指定角度内等距排列。
  6. （仅零件）调整模式：
    要 则
    • 更改每个副本之间的角度（副本数量方法）
    • 指定副本的等距角度（相等间距方法）
    		 输入角度。
    更改副本数量 输入副本数量。
    相对于所选中心对称添加模式 启用对称。
  7. （仅零件）选择一个结果类型：
    • 合并：将阵列零件与现有零件合并。
    • 减去: 从现有零件中减去阵列零件。
    • 相交: 只保留阵列零件和现有零件的交叉部分。
    • 新零件：从阵列零件创建新零件。
  8. （仅零件）如果选中了合并、减去或相交，则选择一种合并方法：
    • 所有零件（默认）：将阵列零件与所有接触零件合并。
    • 零件：选择单选按钮将挤出形状与所选零件合并。然后选择您要将其与挤出形状合并的零件。
  9. 可选： 选择要跳过的副本：
    1. 在要跳过的副本旁边，点击选择按钮。
    2. 选择要从模式中排除的副本。
  10. 点击应用。
  11. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

线性模式

在线性方向上为零件或面添加模式。

  1. 在几何体功能区，选择线性模式工具。
    注： 工具可能隐藏在下拉菜单中。使用下拉菜单，可选择以下任一操作：
    • 在当前显示工具的右下角选择 。
    • 点击并按住当前显示工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。
    此时显示操作面板。


  2. 选择要添加模式的实体类型：
    • 零件
      注： 要将模式中的所有零件变成初始零件的关联复制，请开启 Instances（关联复制）。
    • 面
  3. 在模型视窗中，选择一个或多个零件或面。
    注： 要取消选择某个几何特征，按住 Ctrl 键并点击。要清除所有选中的几何特征，在小对话框中点击清除选择。
  4. 选择一种方向：
    • 单向（默认）：在一个方向上创建模式。
    • 双向：在两个方向上创建模式。
  5. 定义模式的方向 1 或方向 2：
    1. 在操作面板中，点击方向 1 或方向 2 旁边的 选择按钮。
    2. 在模型视窗中，选择与模式平行的参考线、边或轴。
    3. （可选）：要反转方向，点击小对话框中的 。
  6. （仅零件）沿方向 1 或方向 2 调整模式：
    要 则
    更改两个副本之间的距离 在小对话框中输入间距。
    更改副本数量 在小对话框中输入副本数量。
    沿方向 1 或 2 对称添加模式 在操作面板中，针对方向 1 或 2，启用对称。
  7. （仅零件）选择一个结果类型：
    • 合并：将阵列零件与现有零件合并。
    • 减去: 从现有零件中减去阵列零件。
    • 相交: 只保留阵列零件和现有零件的交叉部分。
    • 新零件：从阵列零件创建新零件。
  8. 如果选中了合并、减去或相交，则选择一种合并方法：
    • 所有零件（默认）：将阵列零件与所有接触零件合并。
    • 零件：选择单选按钮将挤出形状与所选零件合并。然后选择您要将其与挤出形状合并的零件。
  9. 可选： 选择要跳过的副本：
    1. （可选）：仅沿第一行和第一列仿照实体，则启用仅种子。
    2. 在要跳过的副本旁边，点击选择按钮。
    3. 选择要从模式中排除的副本。
  10. 点击应用。
  11. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

沿曲线

沿着一条路径为零件或面添加模式，可以是边、曲线、草绘或线。

  1. 在几何体功能区，选择沿曲线工具。
    注： 工具可能隐藏在下拉菜单中。使用下拉菜单，可选择以下任一操作：
    • 在当前显示工具的右下角选择 。
    • 点击并按住当前显示工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。
    此时显示操作面板。


  2. 选择要添加模式的实体类型：
    • 零件
      注： 要将模式中的所有零件变成初始零件的关联复制，请开启 Instances（关联复制）。
    • 面
  3. 在模型视窗中，选择一个或多个零件或面。
    注： 要取消选择某个几何特征，按住 Ctrl 键并点击。要清除所有选中的几何特征，在小对话框中点击清除选择。
  4. 定义路径：
    1. 在操作面板中，点击路径旁边的选择按钮。
    2. 在模型视窗中，选择模式将要沿的边、曲线、草绘或线。
    3. （可选）：要反转方向，点击操作面板中的。
    4. （可选）：选择 相切传播，这样点击一条边将会也选择其所有相切边。
  5. 选择模式方法：
    • 副本数量：选择此选项可指定每个副本之间的间距与副本数量。
    • 相等间距：选择此选项可使副本在指定间距内等距排列。
  6. 调整模式：
    要 则
    更改副本数量 输入副本数量。
    更改每个副本之间的间距 输入间距。
  7. 选择方法，保持曲线与原始实体之间的距离。
    • 转换：对于每个副本，保持曲线与原始实体之间的相对距离。
    • 偏移：对于每个副本，保持曲线与原始实体之间的法线距离。
  8. 为副本选择方向：
    • 沿曲线：对齐每个副本，使其沿着曲线。
    • 保留初始：将每个副本与原始实体对齐，使它们具有相同的方向。
  9. 要让模式沿曲面：
    1. 在沿曲面旁边，点击选择按钮。
    2. 选择一个面以使副本垂直于该面。
  10. （仅零件）选择一个结果类型：
    • 合并：将阵列零件与现有零件合并。
    • 减去: 从现有零件中减去阵列零件。
    • 相交: 只保留阵列零件和现有零件的交叉部分。
    • 新零件：从阵列零件创建新零件。
  11. （仅零件）如果选中了合并、减去或相交，则选择一种合并方法：
    • 所有零件（默认）：将阵列零件与所有接触零件合并。
    • 零件：选择单选按钮将挤出形状与所选零件合并。然后选择您要将其与挤出形状合并的零件。
  12. 可选： 选择要跳过的副本：
    1. 在要跳过的副本旁边，点击选择按钮。
    2. 选择要从模式中排除的副本。
  13. 点击应用。
  14. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

沿曲面

沿着一个曲面为零件或面添加模式。

  1. 在几何体功能区，选择沿曲面工具。
    注： 工具可能隐藏在下拉菜单中。使用下拉菜单，可选择以下任一操作：
    • 在当前显示工具的右下角选择 。
    • 点击并按住当前显示工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。

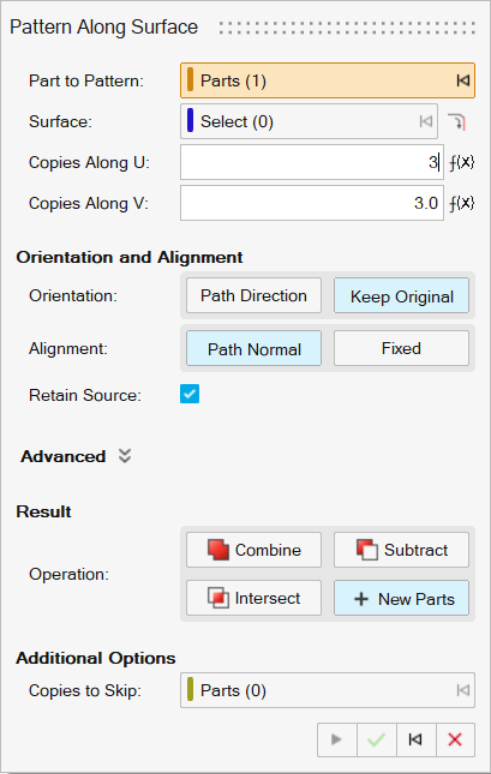

    此时显示操作面板。


  2. 选择要沿曲面添加模式的零件。
    1. 在操作面板中，点击零件到模式旁边的选择按钮。
    2. 在模型视窗中，选择要添加模式的零件。
    注： 要取消选择某个几何特征，按住 Ctrl 键并点击。要清除所有选定的几何特征，点击操作面板中的重置 。
  3. 定义曲面：
    1. 在操作面板中，点击曲面旁边的选择按钮。
    2. 在模型视窗中，选择图案要遵循的曲面。
    3. （可选）：选择 相切传播，这样点击一条边将会也选择其所有相切边。
  4. 调整模式：
    要 则
    更改 U 方向的副本数量。 输入 U 方向上的副本数量。
    更改 V 方向的副本数量。 输入 V 方向上的副本数量。
  5. 选择第一个副本的方向：
    • 路径方向：调整第一个副本的方向，使其与曲面一致。
    • 保留初始：定向第一个副本，以匹配源实体。
  6. 选择后续副本的对齐方式：
    • 路径法线：每个副本都沿该点处曲面的法线方向对齐。
    • 固定：对齐副本，以匹配源实体。
  7. 可选： 选择保留源复选框，将源实体保留在同一位置。取消选择可将源实体移动到第一个预览位置。
  8. 可选： 点击高级 V 形图标，使用高级调整控件调整副本的位置：
    要 则
    选择如何定位第一个复制的实体。 使用第一个副本按钮，选择如何定位第一个副本：
    • 选择保留位置，然后拖动曲面上的点以移动第一个副本：

    • 选择移动原点，然后使用原点收集器在曲面上选择一个原点。
    • 选择调整并选择 UV 或 XYZ 可修改第一个副本的位置。
    调整水平间距 在 U 的起点和 U 的终点中输入起点和终点位置。
    例如，要在整个水平曲面上等距分布副本，可将 U 的起点设置为 0，将 U 的终点设置为 1。
    提示： 您还可以拖动曲面上的点来调整起点和终点。
    调整垂直间距 在 V 的起点和 V 的终点中输入起点和终点位置。
    例如，要在垂直曲面 ¼ 到 ¾ 的范围内分布副本，可将 V 的起点设置为 .25，将 V 的终点设置为 .75。
    提示： 您还可以拖动曲面上的点来调整起点和终点。
  9. 选择一种结果类型。
    • 合并：将阵列零件与现有零件合并。
    • 减去: 从现有零件中减去阵列零件。
    • 相交: 只保留阵列零件和现有零件的交叉部分。
    • 新零件：从阵列零件创建新零件。
  10. 如果选中了合并、减去或相交，则选择一种合并方法：
    • 所有零件（默认）：将阵列零件与所有接触零件合并。
    • 零件：选择单选按钮将挤出形状与所选零件合并。然后选择您要将其与挤出形状合并的零件。
  11. 可选： 选择要跳过的副本：
    1. 在要跳过的副本旁边，点击选择按钮。
    2. 选择要从模式中排除的副本。
  12. 点击应用。
  13. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
