암묵적 도형 만들기

반복적인 작업에 사용하거나 더 복잡한 형상으로 결합할 수 있는 간단한 기하학적 형상을 만듭니다. 암묵적 도형에는 직육면체, 원통 및 구가 포함됩니다.

각 도형 유형에는 제어 가능한 위치, 방향 및 크기가 있습니다.

  1. 암묵적 모델링 리본에서, 도형 도구를 선택합니다.

    팁: 도구를 찾아서 열려면 Ctrl+F를 누르십시오. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.
  2. 옵션: 시각화 품질에서 설정을 선택하여 기본 형상의 기본 필드를 샘플링하는 데 사용되는 요소의 밀도를 조정합니다. 품질이 높을수록 더 선명한 지오메트리 피처가 생성되지만 많은 계산을 필요로 합니다. 복잡한 기능을 만들 때는 낮은 품질로 작업한 후 기능이 완성되면 높은 품질로 전환하는 것이 좋습니다.

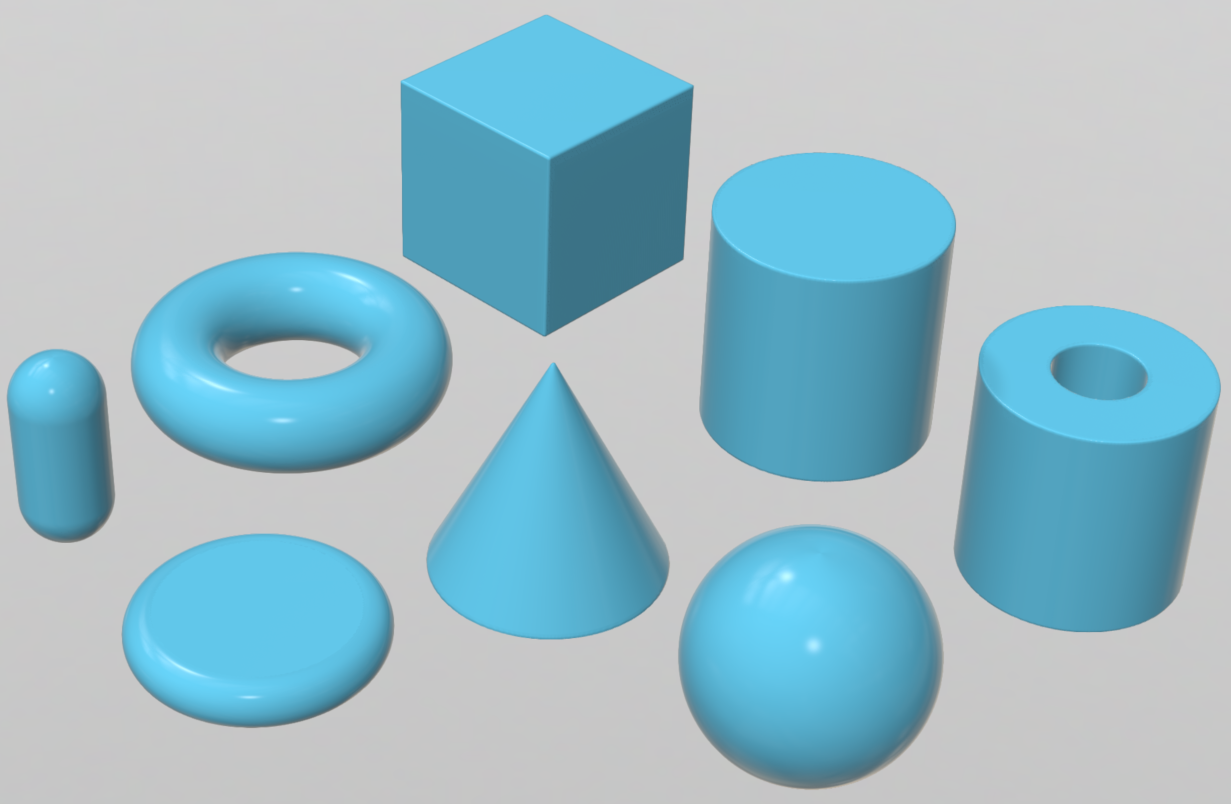

  3. 가이드 패널에서 형상을 선택합니다.
    • 입방체
    • 원통형
    • 구형
    • 원환면
    • 원뿔
    • 파이프
    • 캡슐
    • 펠릿
  4. 기본적으로 모델링 창의 그래픽 조작기를 사용하여 도형을 이동할 수 있습니다. 값을 입력하여 도형을 이동하려면, 수동 입력을 켠 다음 원점의 x, y 및 z 좌표를 정의합니다. x, y 및 z 좌표는 변수로 구동되거나 상수일 수 있습니다.
  5. 치수를 조정합니다. 치수는 상수 값 또는 변수일 수 있습니다.
    팁: 직육면체를 선택한 경우 균일을 켜서 지정된 길이를 사용하여 큐브를 생성합니다.
  6. 확인을 클릭합니다.
