등위면 암묵적 필드

암묵적 바디 또는 필드에서 등위면을 추출합니다.

암묵적 바디 또는 필드에서 등위면을 추출합니다. 등위면으로 설정할 단일 값 또는 값 범위를 선택하고 어느 쪽을 솔리드 영역으로 설정할지 선택합니다. 이 도구는 해석 결과가 포함된 필드 주위 표면을 래핑하는 데 사용할 수 있습니다.

  1. 암묵적 모델링 리본에서 등위면 도구를 선택합니다.

    팁: 도구를 찾아서 열려면 Ctrl+F를 누릅니다. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.

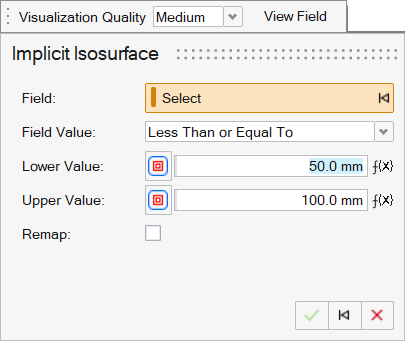

    암묵적 등위면 가이드 패널이 표시됩니다.

  2. 옵션: 시각화 품질의 경우 요소의 밀도가 낮음에서 매우 높음에 해당하는 낮음에서 매우 높음 품질을 선택합니다. 품질이 높을수록 더 선명한 지오메트리 피처가 생성되지만 많은 계산을 필요로 합니다. 복잡한 기능을 만들 때는 낮은 품질로 작업한 후 기능이 완성되면 높은 품질로 전환하는 것이 좋습니다.
  3. 필드 수집기를 사용하여 등위면을 추출할 객체를 선택합니다. Parasolid, STL, PolyNURBS 또는 암묵적 지오메트리(솔리드 바디 또는 필드 둘 다)를 선택할 수 있습니다.

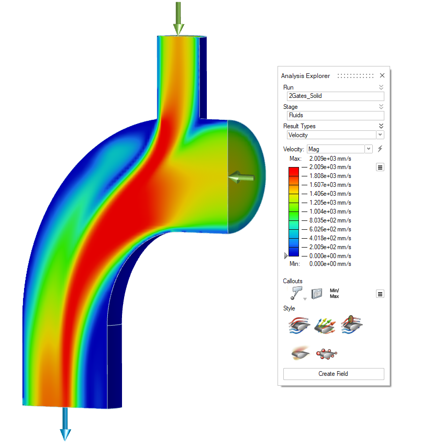

  4. 필드 값 드롭다운을 사용하여 필드에서 표면을 생성할 위치를 정의하는 데 사용할 부등식 유형을 선택합니다. 예를 들어 유체 결과의 다음 속도 필드에서 등위면을 추출하면 선택한 부등식에 따라 서로 다른 솔리드 및 빈 영역이 생성됩니다.

    옵션 설명

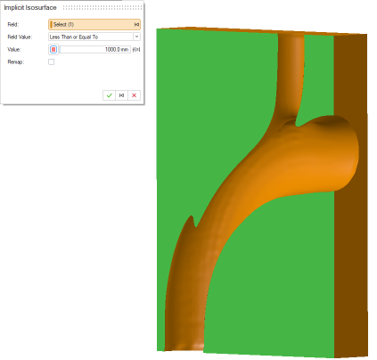

    이하 지정된 값에서 표면을 생성하고 값이 지정된 값보다 낮은 모든 곳에 솔리드 바디를 생성합니다.

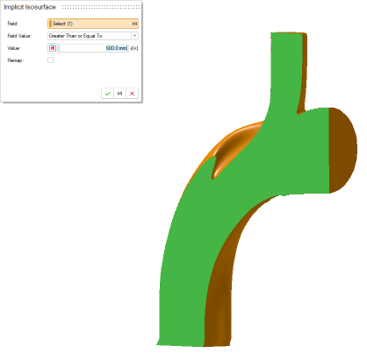

    이상 지정된 값에서 표면을 생성하고 값이 지정된 값보다 낮은 모든 곳에 솔리드 바디를 생성합니다.

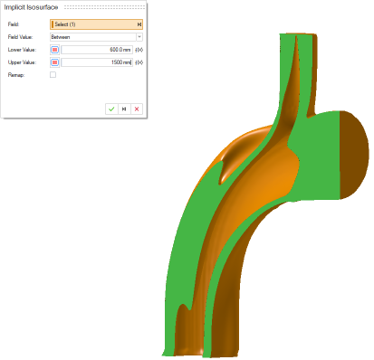

    사이 하한값상한값 사이에 솔리드 영역을 형성하여 각 지정된 값에 하나씩 2개 표면을 생성합니다.

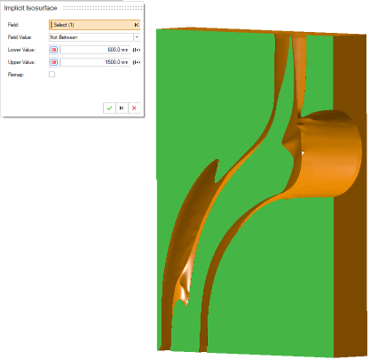

    사이가 아님 하한값상한값 사이에 영역을 형성하여 각 지정된 값에 하나씩 2개 표면을 생성합니다.

  5. 선택 사항: 다시 매핑을 선택하여 새로 생성된 필드의 값을 표면에 대한 거리 값으로 다시 스케일링합니다.
  6. 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.
