암묵적 지오메트리 평면 절단

정의된 평면의 양쪽에서 또는 정의된 평면에서 암묵적 지오메트리를 유지합니다.

수동으로 정의되거나 연결된 기준 면을 사용하여 암묵적 바디를 절단합니다. 평면의 양쪽에서 바디를 유지하거나 슬라이스 평면 자체와 교차된 바디의 필드 또는 윤곽만 유지하도록 선택합니다.

  1. 암묵적 모델링 리본에서 평면 절단 도구를 선택합니다.
    팁: 도구를 찾아서 열려면 Ctrl+F를 누릅니다. 자세한 내용은 도구 찾기 및 검색을 참조하십시오.

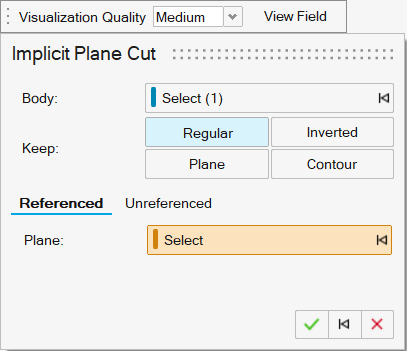

    암묵적 평면 절단 가이드 패널이 표시됩니다.

  2. 바디 수집기가 활성화됩니다. 평면으로 절단할 바디를 선택하려면 클릭합니다.
  3. 참조된 평면이나 참조되지 않은 평면을 사용하여 미러링할 것인지 선택합니다.
    • 참조됨:

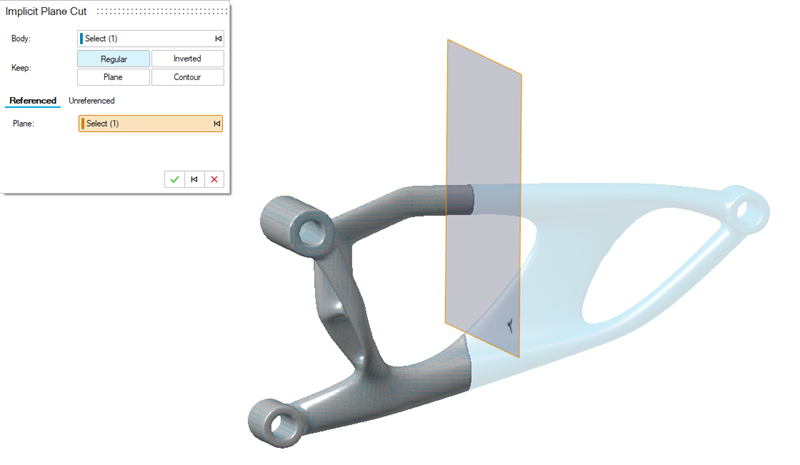

      이 탭에서는 기존 평면 또는 평면 지오메트리 피처를 사용하여 해당 객체에 대한 동적 링크를 유지할 수 있습니다. 평면 수집기를 클릭한 다음, 절단 평면으로 사용할 평면을 선택합니다.

    • 참조되지 않음:

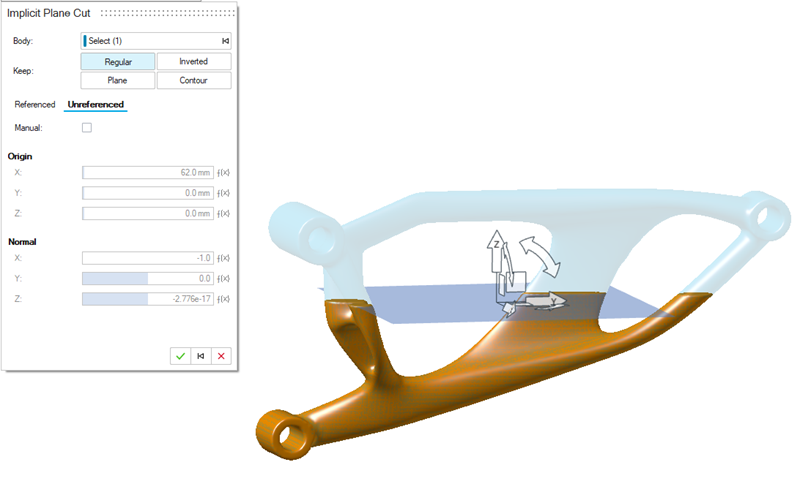

      이 탭에서는 화면 이동 도구를 사용하거나, 수동 확인란을 선택하고 명시적인 값을 지정하여 평면의 위치 및 방향을 정의할 수 있습니다.

  4. 4개 유지 옵션 중 하나를 사용하여 평면을 기준으로 유지할 지오메트리를 선택합니다.
    • 보통: 평면의 법선 쪽에서 지오메트리를 절단합니다.
    • 반전: 평면의 법선 반대쪽에 있는 지오메트리를 절단합니다.
    • 평면: 슬라이스 평면 자체와 교차하는 지오메트리를 유지합니다.
    • 윤곽: 평면과 교차하는 지오메트리의 윤곽만 유지합니다.

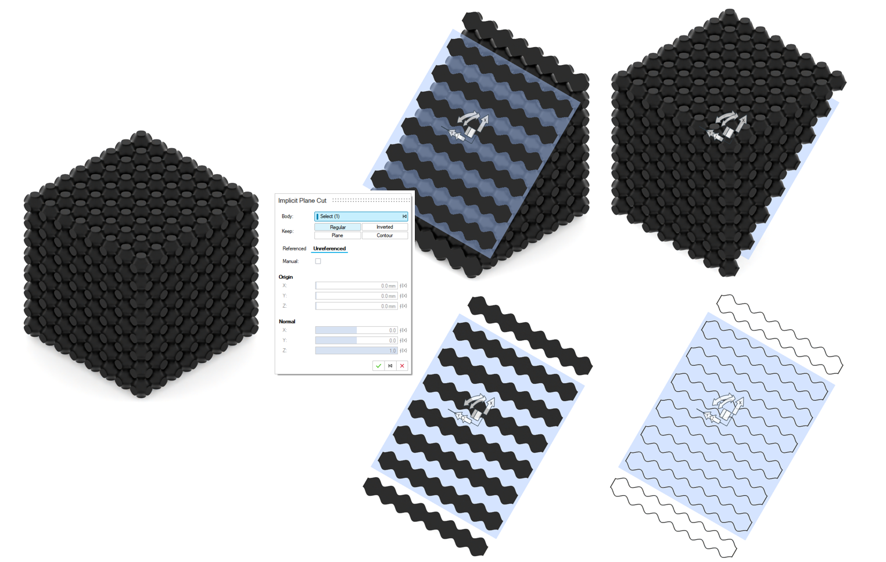

      다음 이미지에서는 4개 옵션을 보여줍니다.

  5. 마우스 오른쪽 버튼으로 클릭하고 확인 표시로 이동해서 종료하거나 마우스 오른쪽 버튼을 두 번 클릭하십시오.
