컨포멀 좌표 공간 생성

컨포멀 좌표 공간을 구성하여 바디에 맞는 암묵적 패턴과 래티스를 생성합니다.

정의된 기하학에 맞는 좌표 공간을 구성하려면 선, 곡선 및 표면을 사용합니다. 암묵적 패턴 및 래티스 도구와 함께 사용하면 기존의 좌표 방향(직교, 원통형, 구형)에 정렬하지 않고 바디에 맞게 조정할 수 있습니다.



  1. 패턴 연산을 위한 컨포멀 좌표 공간
    컨포멀 패턴의 일반적인 워크플로우는 다음과 같습니다.
    • 컨포멀 좌표 공간을 구성할 지오메트리(선, 곡선, BRep 표면)를 구성합니다.
    • 컨포멀 좌표 공간에 패턴화될 암묵적 바디를 구성합니다.
    • 패턴 컨텍스트 내에서 컨포멀 좌표 공간을 생성하거나 선택합니다.
    • U, V 및 W 파라메트릭 좌표 방향을 편집합니다. 예를 들어 방향을 반전하거나 U, V, W로 표시되는 방향을 뒤집습니다.
    • 사용되는 각 파라메트릭 좌표 방향(필요에 따라 U, V 및 W)에 대한 패턴의 기준점을 선택합니다. 기준점은 지오메트리의 원래 인스턴스가 패턴의 시작점으로 삼는 각 파라메트릭 좌표 방향의 점입니다.
    • 요구 사항에 따라 각 방향의 패턴 간격과 개수를 지정합니다.

    다음 섹션에서는 다양한 컨포멀 패턴 옵션의 몇 가지 예를 제공합니다.

    1. 곡선을 따라 1D 패턴

      암묵적 바디는 단일 곡선을 따라 패턴화할 수 있습니다. 선택된 암묵적 바디의 인스턴스는 곡선을 따르며 파라메트릭 좌표 또는 길이 단위의 거리에 따라 균등한 간격으로 배치될 수 있습니다.



    2. 두 곡선을 따라 2D 패턴

      암묵적 바디는 두 개의 곡선을 따라 패턴화할 수 있습니다. 선택한 암묵적 바디의 인스턴스는 두 곡선이 암묵적하는 표면을 따르며 파라메트릭 좌표 또는 길이 단위의 거리에 따라 균등한 간격으로 배치될 수 있습니다.



    3. 파라메트릭 표면을 가로지르는 2D 패턴(BRep)

      표면에 맞출 때 패턴의 간격을 지정하여 인스턴스가 파라메트릭 U 및 V 좌표로 균등하게 배치되거나 길이 단위로 일정 거리에 따라 배치되도록 할 수 있습니다. 종종 가장 직관적인 결과는 U와 V의 간격이 균일할 때 나타납니다.

    4. 3개의 곡선을 따라가는 3D 패턴
    5. 표면을 가로질러 곡선을 따라가는 3D 패턴
  2. 래티스 지오메트리를 위한 컨포멀 좌표 공간
    1. 표면에 맞추기

      암묵적 모델링을 사용하여 생성된 래티스에는 사용자가 선택한 파라메트릭(BRep) 표면을 따르도록 하는 옵션이 있습니다.

      BRep 지오메트리에서 시작하여 래티스를 만들려는 모델을 선택하고 암묵적 모델링 리본에서 표면 래티스 도구를 클릭합니다.



      래티스 표면 속성을 선택한 후, 맞추기 기준: 드롭다운 목록을 클릭하고 컨포멀 생성을 선택합니다.



      이렇게 하면 모델에서 클릭하여 맞추려는 표면을 선택할 수 있는 맞추기 패널로 이동합니다. U 및 V 좌표 파라미터화의 방향을 반전할 수 있으며, U 및 V로 사용되는 좌표 방향을 뒤집을 수 있는 옵션도 있습니다.

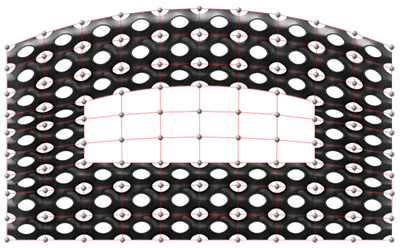

      최종 결과는 표면의 파라메트릭 좌표 방향을 따르는 래티스로, 각 단위 셀을 원래 바디의 경계에서 깔끔하게 종료할 수 있습니다. 명확하게 설명하면, 매개변수화된 좌표 방향 W는 항상 선택된 표면에 수직입니다.
