암묵적 중간면 생성

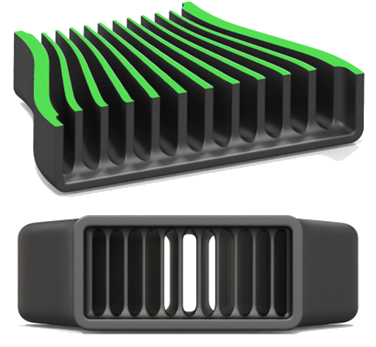

2개의 암묵적 바디 사이에 있는 하나 이상의 표면 또는 볼륨을 생성합니다. 이 기능은 두 파트/표면 사이에 필드 기반 효과를 생성하거나 두 파트 또는 표면 사이에 균일한 간격으로 표면을 생성할 때 유용합니다.

  1. 암묵적 모델링 리본에서 중간면 도구를 선택합니다.

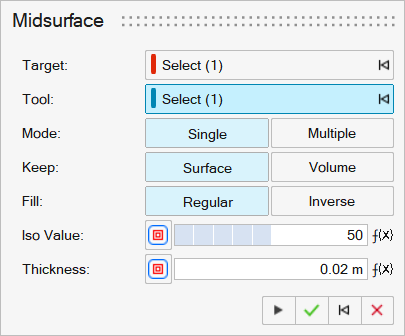

    중간면 가이드 패널이 표시됩니다.

  2. 대상 수집기를 사용하여 중간면의 원래 바디인 암묵적 바디를 선택합니다.
  3. 도구 수집기를 사용하여 종료 바디 중간면인 암묵적 바디를 선택합니다.
  4. 모드: 단일 또는 복수를 선택하여 도구 바디와 대상 바디 사이에 하나 이상의 Iso 값을 기반으로 미드필드를 생성합니다.

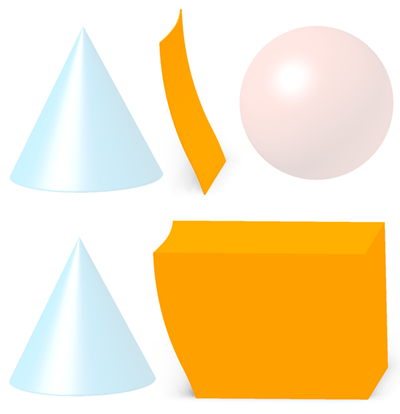

  5. 유지: 표면을 선택하여 대상과 도구 사이에 두꺼워진 등위면을 생성합니다. 볼륨을 선택하여 등위면의 한쪽에 있는 필드를 솔리드로 설정합니다.

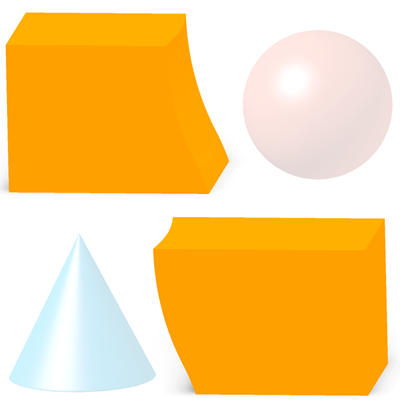

  6. 채우기: 보통을 선택하여 (대상에 가장 가까운) 기본 솔리드 지오메트리 영역을 생성하거나 반전을 선택하여 생성된 솔리드 및 빈 영역을 역전환합니다.
  7. 복수를 선택한 경우 균일한 간격으로 생성할 중간면의 원점과 수를 설정합니다.

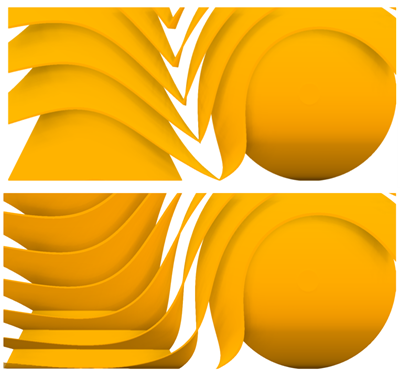

    • 시작: 중앙 축을 선택하여 대상과 도구 사이에 중간면의 원점을 배치하여 대칭 패턴을 생성합니다. 대상 표면을 선택하여 대상에서 중간면의 원점을 설정합니다. 두 모드의 차이는 필드가 카운트 매개변수에 적용되는 경우에만 확인할 수 있습니다.

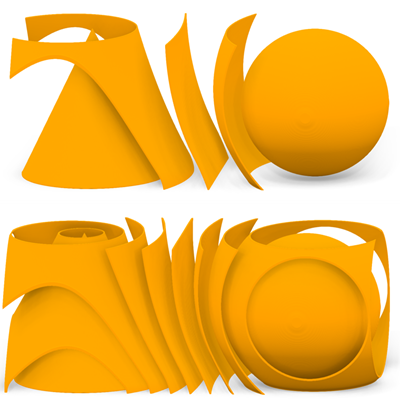

    • 카운트 상자에 값을 입력하여 대상과 도구 사이에 배치할 표면의 수를 지정합니다. 카운트는 필드에 기반할 수 있습니다.

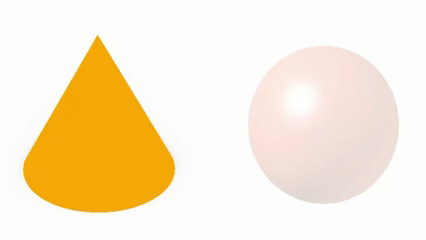

  8. 단일을 선택한 경우, Iso 값 상자에 값을 입력하여 중간면의 위치를 설정합니다. Iso 값은 백분율입니다. 여기서 0은 대상 표면에 있고, 100은 도구 표면에 있습니다. iso 값은 필드에 기반할 수 있습니다.

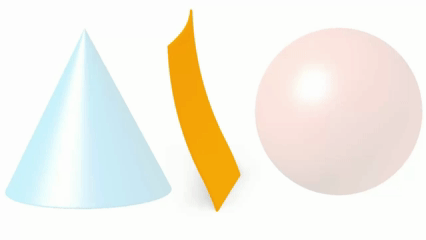

  9. 두께 상자에 값을 입력하여 선택한 Iso 값에서 두께 오프셋을 설정합니다. 오프셋은 표면에서 대칭입니다. 두께 값은 필드에 기반할 수 있습니다.
