スイープ

パスに沿ってプロファイルをスイープし、ソリッドまたはサーフェスを作成します。新規パートを作成したり、スイープした形状を既存のパートと結合、減算、交差させたりすることができます。

  1. 形状 リボンで、スイープツールを選択します。
    注: ツールはドロップダウンメニュー内で非表示となる場合があります。ドロップダウンメニューにアクセスするには、次のいずれかの操作を実行できます。
    • 現在表示されているツールの右下にある を選択します。
    • 現在表示されているツールをクリックしたまま保持します。
    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。

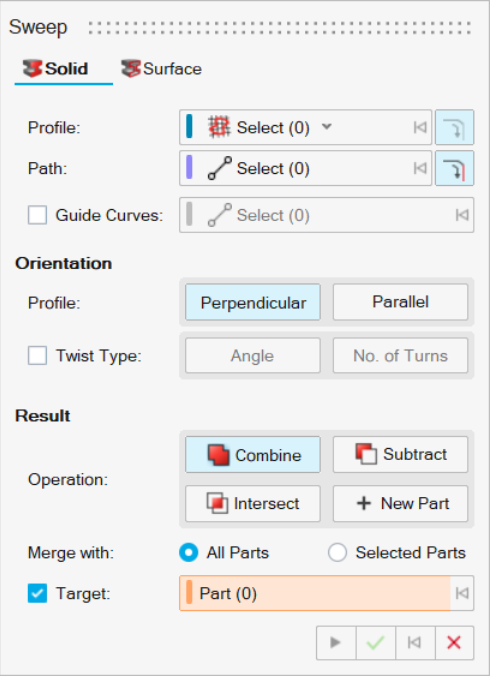

    ガイドパネルが表示されます。


  2. 作成するエンティティタイプを選択します。
    • ソリッド：スイープしてソリッドを作成します。
    • サーフェス：スイープしてフェイスを作成します。
  3. プロファイルを選択します。デフォルトでは、選択は自動的にオンになります。次のいずれかの操作を実行します。
    • 最後のステップでソリッドを選択した場合は、閉じたスケッチまたは平面サーフェスを選択します。
    • 最後のステップでサーフェスを選択した場合は、平面のエッジ、閉じた/開いたスケッチ、または平面サーフェスを選択します。
    注: 選択解除するには、Ctrlキーを押しながらクリックします。選択したフィーチャーをすべてクリアするには、マイクロダイアログで選択解除をクリックします。
  4. パスを選択します。
    1. 選択ボタンをクリックします。
    2. スケッチまたはエッジを選択します。プロファイルがある平面は、パスと交差していなければなりません。パスがプロファイルを超えている場合は、スイープは両方向に発生する可能性があります。
      注: 選択解除するには、Ctrlキーを押しながらクリックします。
    3. （オプション）： 周囲のフレットへの拡張を選択すると、エッジをクリックすれば、その接線エッジもすべて選択されるようになります。
  5. スイープのタイプを選択します。
    • ガイドカーブなし：ガイドカーブを使用しません。スイープ形状にねじりを加えることができます。
    • ガイドカーブ：ガイドカーブを1～2本加えます。これにより、スイープ形状の精度を上げることが可能ですが、ねじりを加えることはできません。
      • ガイドカーブの横にある選択ボタンをクリックし、1つまたは2つのガイドカーブを選択します（プロファイルと一致している必要があります）。選択解除するには、Ctrlキーを押しながらクリックします。
  6. プロファイルの向きを選択します。
    • 直角（デフォルト）パスに対して垂直にスイープ形状を配置します。
    • 平行：パスと平行にスイープ形状を配置します。
  7. (ガイドカーブなしのみ）回転タイプを選択します。
    • なし：スイープ形状にねじりを加えません。
    • 角度：ねじリの角度を定義して、スイープ形状にねじりを追加します。このオプションの選択後、ツイスト角度を入力し、ねじり方向の反転を選択できます。
    • 回転数：回転数を定義することで、スイープ形状にねじりを加えます。このオプションの選択後、回転数を入力し、ねじり方向の反転を選択できます。
  8. (ガイドカーブのみ）スケールを選択します。
    • 均等：プロファイルをX方向とY方向に拡大縮小します。
    • 横方向：X方向にのみプロファイルを拡大縮小し、Y方向は維持したままパスとガイドカーブに沿って伸ばします。
  9. 結果タイプを選択します。
    • 和/マージ：押し出した形状を既存パートと結合またはマージします。
    • 差（ソリッドのみ使用可能）：既存のパートから押し出し形状を切り出します。
    • 交差（ソリッドのみ使用可能）：押し出した形状と既存のパートが交差する部分のみを保持します。
    • 新規パート：押し出し形状から新規パートを作成します。
  10. マージを選択します。
    • すべてのパート（デフォルト）：押し出し形状と、押し出し形状に接するすべてのパートを結合します。
    • パート：ラジオボタンを選択すると、押し出された形状が選択されたパートと結合されます。次に、押し出し形状を結合するパートを選択します。
  11. プロファイルを編集します。（サーフェスのみ使用可能）
    1. プロファイルを選択します。
    2. 続いて、次を行います。
    動作 操作 メモ
    プロファイルまたはガイドカーブにサーフェスエッジを使用した場合、スイープの形状を微調整するために制約を変更します。 マイクロダイアログで、制約を選択します。
    • なし：スイープを制約しません。
    • サーフェス：スイープの形状をサーフェスエッジに接するようにします。
    • 値：選択したプロファイルの制約の値を変更します。

    プロファイルの接線の方向を反転させるには、接線の反転 を選択します。
    プロファイルの接線の大きさを変更する マイクロダイアログで、値を入力します。
    プロファイルの向きを反転する 反転 プロファイルの矢印の向きは、その方向を示します。多くの場合、各プロファイルの最適な方向は内部で計算され、結果のサーフェスがねじれることはありません。場合によっては、プロファイルの向きを反転させると、スイープが失敗することがあります。
  12. 適用をクリックします。
  13. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
