構成履歴

モデルの構成履歴を表示、編集できます。

モデル内の形状を作成、修正、移動、削除したり、モデリングブラウザでパートをグループ化したりすると、Inspireは、そのアクションはモデルの構成履歴に記録されます。

履歴ブラウザ

履歴ブラウザを使うと、モデルを追加することなく、モデルの設計のバリエーションを検討できます。

既存のフィーチャーを編集してパラメータを変更したり、モデルを初期の段階にロールバックして新しいフィーチャーを挿入し、その変更が完成したモデルにどのような影響を与えるかをロールフォワードできます。

履歴ブラウザでは、編集可能なエンティティを構成フィーチャー(CF)と呼びます。

履歴ブラウザを開くには、F6キーを押すか、ビュー > 構成履歴を選択します

構成フィーチャーは、上から下に向かって順に表示されます。



ロールバックとロールフォワード

モデルの構成履歴の早い段階で、新しい構成フィーチャーを追加します。

  1. 履歴ブラウザで、青いエンドマーカーを新しい構成フィーチャーを追加するポイントに移動させます。

  2. スケッチリボンまたは形状リボンにあるツールの1つを使用して、形状を追加変更します。これにより、新しい構成フィーチャーが追加されます。
  3. 青いエンドマーカーを履歴ブラウザの一番下に移動させます。

    注: また、エンドマーカーを使うことで、モデルの構成履歴をステップバイステップで進めることができます。

    上の例では、ブーリアンサブストラクト構成フィーチャーの前に、円筒の上部に面取りを加えています。Inspireは、追加された面取りを考慮して、後続のプッシュ/プル構成フィーチャーを自動的に再計算します。最終モデルでは、円筒形のカット部分の上部が円錐形になっています。



注:
  • 構成フィーチャーの横にある警告アイコン は、Inspireがその構成フィーチャーを部分的にしか計算していないことを示しています。
  • 構成フィーチャーの横にあるエラーアイコン は、計算に失敗したことを示します。

理想的には、モデルに計算の失敗や警告がないことです。

コンテキストメニューオプション

履歴ブラウザの右クリックで表示されるコンテキストメニューには、構成履歴を編集するための以下のオプションがあります。

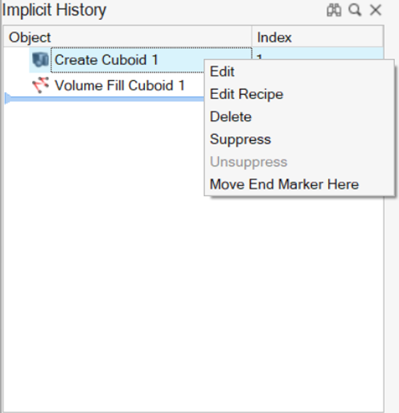

1. 履歴ブラウザのコンテキストメニュー


注: 右クリックしてコンテキストメニューを開きます。一部のオプションは、すべての構成フィーチャーで使用できるわけではありません。
編集

編集を使用すると、選択した構成フィーチャーを変更できます。コンテキストメニューから編集を選択すると、Inspireは、構成フィーチャーを作成した時点までモデルをロールバックし、構成フィーチャーを作成したツールを開き、エンドマーカーを赤色にします。(このオプションは、すべての構成フィーチャーで使用できるわけではありません。)

削除
削除は、モデルから構成フィーチャーを削除しますが、構成履歴には削除が記録されます。
履歴の削除
履歴の削除は、パートの削除構成フィーチャーをモデルの構成履歴から削除します。(このオプションは、依存関係のないパートの削除構成フィーチャーでのみ使用できます。)
除去
除去を使用すると、構成フィーチャーが作成されていないかのようにモデルを表示することができます。除去されたフィーチャーは計算に関与せず、モデリング領域にも表示されません。履歴ブラウザでは、除去された構成フィーチャーが斜体で表示されます。


グループ
グループ化することで、連続した構成フィーチャーをフォルダに可視化して整理することができ、名前の変更や折りたたみ、展開が可能です。グループ解除には、グループを右クリックしてグループ解除を選択します。
エンドマーカーをここに移動
このオプションは、エンドマーカー(青色の線)を選択した構成フィーチャーに移動させます。それ以降の構成フィーチャーは、履歴ブラウザではグレー表示になり、モデリングウィンドウには表示されません。また、エンドマーカーを選択して、構成履歴の任意のポイントにドラッグすることもできます。


注: ツールが開いていると、エンドマーカーが赤くなり、移動できません。エンドマーカーを移動するには、ツールを終了します。エンドマーカーが青色に変わり、移動できるようになります。
参照の解除
参照の解除は、参照されている面を参照していない面に変換します。(参照面の構成フィーチャーでのみ使用できます。)詳細については、スケッチエンティティを移動するにはどうすればよいですか?をご覧ください。

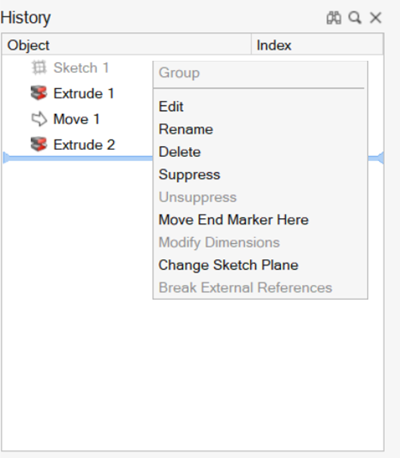

スケッチ面の変更
このオプションでは、既存のスケッチのスケッチ面を変更できます。(スケッチ構成フィーチャーのみで使用できます。)
詳細については、スケッチエンティティを移動するにはどうすればよいですか?をご覧ください。
注: 新しいアセンブリを作成したり、アセンブリ間でパートを移動したりすると、履歴に新しい構成フィーチャーが作成されます。新しいアセンブリと再構築の構成フィーチャーは名前を変更できますが、削除やその他の編集はできません。

削除と履歴なし削除の違い

構成フィーチャーの削除と履歴なしの削除の違いについて説明します。

モデリングブラウザとモデリングウィンドウでは、一部のエンティティのコンテキストメニューに削除と履歴なしで削除というオプションがあります。

  • 削除は、モデルからパートを削除し、モデルの構成履歴に削除を記録します。

  • 履歴なしで削除では、モデルの構成履歴にイベントを記録せずに、モデルからパートを削除します。

履歴なしで削除は、依存関係のないパートやアセンブリに対してのみ有効です。

履歴なしで削除を使用した後にエンティティを復元するには、元に戻すしかありません。(元に戻すには、編集 > 元に戻すを選択するか、キーボードでCtrl+Zキーを押します)。

注: 履歴ブラウザの削除オプションは、モデリングウィンドウやパートおよびアセンブリのモデリングウィンドウの削除オプションとは異なる動作をします。

履歴ブラウザで構成フィーチャーを削除すると、モデルの構成履歴からその構成フィーチャーが削除されます。その後、履歴ブラウザで構成フィーチャーの削除を削除すると、削除したエンティティがモデリングブラウザとモデリングウィンドウで復元されます。

パートの削除構成フィーチャーの履歴の削除オプションを選択すると、効果は、モデリングブラウザの履歴なしで削除オプションを使用してエンティティを削除した場合と同じです。

レガシーファイルと構成履歴

Inspireバージョン2021以前に作成されたレガシーの.stmodファイルには、構成履歴がありません。

Inspire stmodレガシーファイルを開くと、履歴ブラウザにStmodImportという名前の構成フィーチャーが表示され、CADのインポートと同じように動作します。この構成フィーチャーは、ロールバック、ロールフォワード、抑制、削除が可能で、モデルはすべての境界条件と結果を保持します。

構成履歴を搭載していないInspireの以前のバージョンでは、モデリングブラウザに分離したスケッチエンティティがありませんでした。スケッチはパートのサーフェスにあるとして扱われ、ダブルクリックを2回するとスケッチ編集モードになり、編集できます。バージョン2021で構成履歴が導入されたことで、この動作が変わりました。スケッチエンティティは、モデリングブラウザに個別に表示され、履歴ブラウザを使って編集できるようになりました。

PolyNURBSを含むstmodレガシーファイルをインポートすると、履歴ブラウザにStmodImportという名前の構成フィーチャーが表示され、その後にPolyNURBSという名前の構成フィーチャーが表示されます。Inspire 2021.1では、1つの構成フィーチャーに対して1つのPolyNURBSパートのみが作成できるので、複数のPolyNURBSパートがリストアップされる場合があります。たとえば、stmodレガシーファイルに3つのPolyNURBSパートが含まれている場合、タイムラインには次のような構成フィーチャーが表示されます。

  • StmodImport 1
  • PolyNURBS 1
  • PolyNURBS 2
  • PolyNURBS 3
注: インポートされたstmodファイル内で、通常の形状とPolyNURBSパートの間にフィレットやブーリアン演算があった場合、モデルはフィレットやブーリアン演算がそのままの状態でインポートされますが、元のパートはオフに設定されてしまいます。フィレットやブーリアンをやり直す場合は、パートのアクティブ化ツールバー(F5)を開き、元のパートを再起動してから操作をやり直す必要があります。
