らせん曲線

らせん曲線（上面半径と底面半径が異なる場合はスパイラル）を作成します。

らせんをスパイラルにするには、半径比をロックをオフにして上下の直径が異なるようにします。
  1. 形状リボンで、らせん曲線ツールを選択します。
    注: ツールはドロップダウンメニュー内で非表示となる場合があります。ドロップダウンメニューにアクセスするには、次のいずれかの操作を実行できます。
    • 現在表示されているツールの右下にある を選択します。
    • 現在表示されているツールをクリックしたまま保持します。
    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。
    ガイドパネルが表示されます。


  2. 円形スケッチプロファイルを選択します。
  3. らせんタイプを選択します。高さ、ピッチ、回転の変更はタイプに依存します。
    • 回転と高さ（デフォルト）：ピッチを一定に保ちながら、回転数と高さを変更します。
    • 回転とピッチ：高さを一定に保ちながら、回転数とピッチを変更します。
    • 高さとピッチ：回転数を一定にしたまま、高さとピッチを変更します。
  4. パラメータを変更します。
    動作 操作 メモ
    高さを変更する
    1. ガイドパネルのタイプで、高さとピッチまたは回転と高さを選択します。
    2. 高さを入力します。
    ピッチを変更する
    1. ガイドパネルのタイプで、高さとピッチまたは回転とピッチを選択します。
    2. ピッチを入力します。

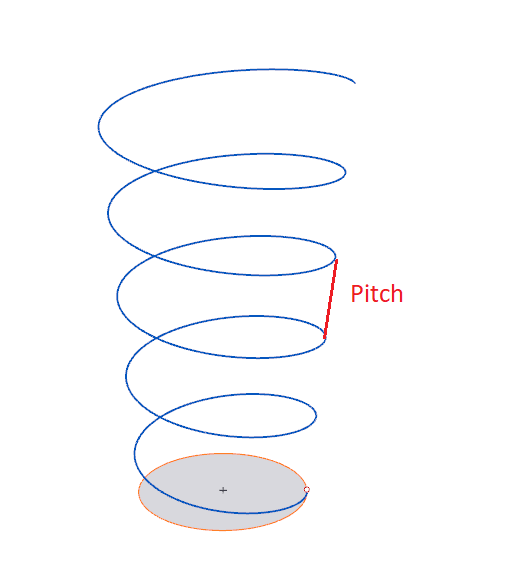

    図 1. ピッチ. ピッチは各回転の間の高さです。これは回転数と反比例します。ピッチが大きいほど、回転数は少なくなります。
    回転数を変更する
    1. ガイドパネルのタイプで、回転と高さまたは回転とピッチを選択します。
    2. 回転数を入力します。
    スパイラルを作成する 上下の直径を変えることで、らせんをスパイラルにできます。
    1. ガイドパネルで、半径比をロックをオフにします。
    2. 上面直径を入力します。
    らせんの向きを変更する（時計回り、反時計回り）
    1. ガイドパネルのタイプで、回転と高さまたは回転とピッチを選択します。
    2. 回転数の横で、 向きを反転を選択します。
    最初の回転のスタート位置を入力する ガイドパネルで、スタート角度を入力します。
    らせんを移動する 移動ツールを使用して、最初に編集モードを終了し、らせんが選択されていることを確認します。移動ツールを使用する場合、中心は軸原点ではなく境界ボックスの中心に対応します。
  5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
