导出切片数据

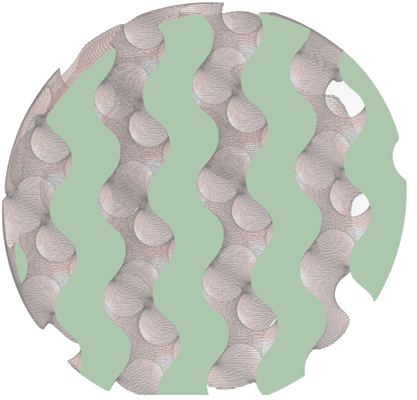

将隐式零件导出为切片文件（.cli 和 .3mf），以便在不进行网格化的情况下对原生隐式模型进行切片。

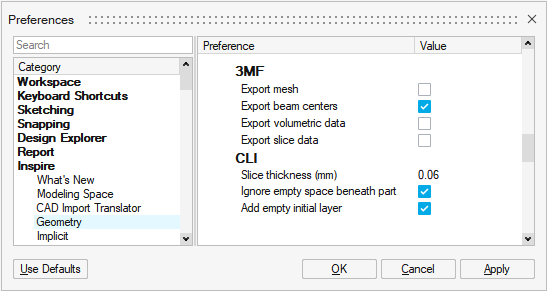

  1. 控制切片和存储在切片文件中的数据的设置可在 文件 > 偏好设置 > Inspire > 几何体 和 3MF 或 CLI 中找到。

    要在导出的 3MF 文件中添加切片数据，可选择导出切片数据复选框。要控制 3MF 和 CLI 文件的切片厚度，可将 CLI 设置下的切片厚度设置为所需的毫米数

    选择添加空白初始层，可在切片高度为 0 的位置创建一个空白层，某些软件在读取 CLI 文件（如 Renishaw QuantAM）时要求必须包含该层。

    选择忽略零件下方的空白空间，可删除首个含轮廓数据的层之前所有无轮廓数据的空白层。

    切片数据的分辨率取决于为隐式零件选择的可视化质量。更高的可视化质量解析更精细的细节，并在每个切片层中为零件创建更精确的边界。

  2. 采用以下任意一种方法：
    • 要导出整个模型，选择文件 > 另存为。
    • 仅导出所选对象，首先选中该对象，然后选择文件 > 保存所选。
  3. 选择一个文件夹，输入文件名，然后选择文件类型：
    • 3MF (*.3mf)
    • CLI 切片 (*.cli)
  4. 点击 保存。
    注： 所有可见模型都将被切片。您可以隐藏模型，以防对其进行切片。有关更多信息，请参阅显示或隐藏。
