模式隐式几何体

创建隐式主体的矩形、圆形、共形或点云阵列。

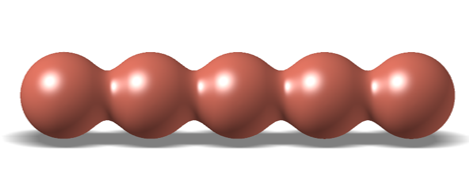

模式操作采用用户选择的几何体，并根据阵列规则分布多个相同的实例。可以构建三种高级模式类型：矩形、圆形或点云。

  1. 在“隐式建模”功能区上，选择模式工具。
  2. 主体按钮处于活动状态。选择要模式化的隐式主体。
  3. 选择模式类型。
    • 矩形：此选项卡允许您沿着最多三个线性或共形方向进行模式化。

    • 圆形：此选项卡允许您围绕圆柱轴进行模式化。

    • 点云：此选项卡允许您将所选主体的副本模式化到点云中的每个点。

  4. 矩形
    1. 可选：使用贴合选项，可以通过创建作用于参数化坐标 U、V 和 W 上进行操作的共形（曲线）空间来泛化矩形模式。有关详细信息，请参阅创建共形坐标空间。


    2. 选择一个、两个或三个方向进行模式化。
    3. 对于每个方向，点击矢量标签旁边的选择按钮，并选择一个轴或线性边作为模式化的方向。如果选择了共形对象，则不需要这样做。
    4. 对于每个方向，使用间距值来定义模式中每个项目之间沿该方向的距离。该值可以是常量，也可以是变量。
    5. 对于每个方向，使用计数值来定义该方向的模式化的项目数。该值可以是常量，也可以是变量。
  5. 圆形
    1. 点击矢量标签旁边的选择按钮，并选择一个轴或线性边作为模式化的轴。
    2. 选择圆形模式的类型。
    • 副本数量：选择此选项可指定每个副本之间的角度与副本数量。
    • 相等间隔：选择此选项可在指定的角度内等间距放置副本。
    1. 使用角度值定义每个副本之间的角度或副本等距分布的总角度。该值可以是常量，也可以是变量。
    2. 使用计数值定义围绕选定轴模式化的项目数。该值可以是常量，也可以是变量。
  6. 点云
    1. 使用点云下拉列表创建或选择现有的点云。
    2. 点云中的第一个点将作为模式中后续项目的锚点位置。
    3. 第一个点之后的每隔一个点将用于在该位置创建模式化对象的实例。模式化对象的方向将与初始方向保持相同。
  7. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
