等值面隐式场

从任何隐式主体或场提取等值面。

从任何隐式主体或场提取等值面。选择单个数值或数值范围作为等值面,并指定等值面的哪一侧为实体区域。该工具可用于在包含分析结果的场周围包裹一个曲面。

  1. 隐式建模功能区中,选择等值面工具。

    提示: 要查找并打开工具,按 Ctrl+F。更多信息,请见查找和搜索工具

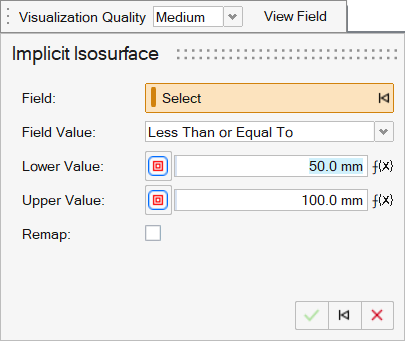

    将显示“隐式等值面”操作面板:

  2. 可选: 对于可视化质量,请选择从极高的质量,这对应于从低到极高的单元密度。质量越高,几何特征越清晰,但计算量越大。创建复杂函数时,建议使用较低的质量,然后在函数完成后切换到较高的质量。
  3. 使用收集器选择一个对象,从中提取等值面。您可以选择 Parasolid、STL、PolyNURBS 或隐式几何体(包括实体或场)。

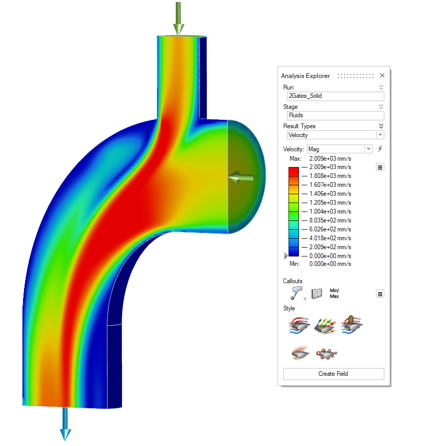

  4. 使用场值下拉菜单,选择用于定义将从场创建曲面的不等式类型。例如,从 Fluids 结果的以下速度场中提取等值面,将根据选择的不等式创建不同的实心和空心区域。

    选项 说明

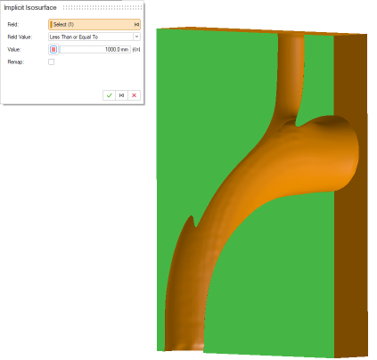

    小于或等于 在指定值处创建曲面,并在值小于指定值的地方创建实体。

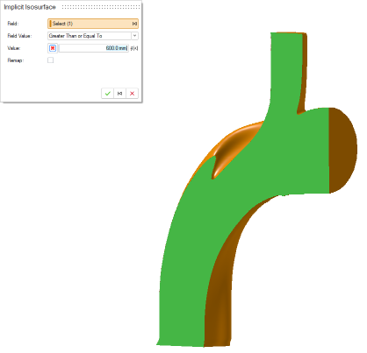

    大于或等于 在指定值处创建曲面,并在值小于指定值的地方创建实体。

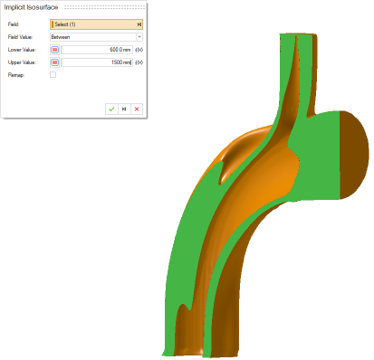

    介于 创建两个曲面(分别位于每个指定值处),并在下限值上限值之间形成一个实体区域。

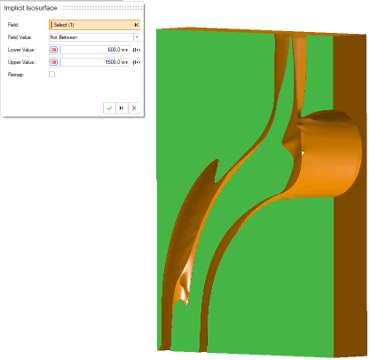

    不介于 创建两个曲面(分别位于每个指定值处),并在下限值上限值之间形成一个空白区域。

  5. 可选:选择重新映射,将新创建的场中的值调整为到曲面的距离值。
  6. 鼠标右击划过勾选标记以退出,或双击鼠标右键。
