在隐式建模中使用图像数据

从图像文件导入数据，用于隐式建模工作流程。

图像可以包含隐式工作流程所需的各类有效数据，例如徽标、文本、纹理凹凸贴图，或分析结果的热力图。图像数据可用于创建或修改隐式几何体。这些信息可用于局部偏移曲面、改变厚度和半径等。隐式图像对象是基于图像中像素数据的纯二维隐式函数。根据图像创建的隐式场的分辨率取决于图像的分辨率。

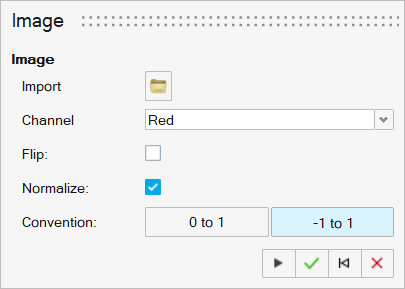

  1. 在“图像”对话框中，点击导入图标。，使用文件浏览器选择要导入的图像 (.png) 文件，然后单击打开。
  2. 使用通道下拉菜单，选择应从每个像素中提取哪些信息。对于包含颜色数据的 PNG 文件，可使用红、绿、蓝通道及 Alpha 通道。对于灰度 PNG，只有灰度通道可用。
  3. 使用翻转复选框可反转图像中的数据。每个像素的强度数据范围通常为 [0,255]。反转图像就等于从 255 减去真实的像素强度值。在灰度图像中，这会将白色像素转换为黑色，将黑色像素转为白色。
  4. 使用归一化复选框可将字段中生成的数值范围更改为更直观的范围，以便在下游操作中使用。不必使用范围为 [0,255] 的像素强度值，而是将该范围调整为下文定义的区间。
  5. 约定按钮指定了将图像数据生成的场作为输出时所采用的数值范围。
    • 0 至 1 将把 [0, 255] 像素数据归一化为 [0, 1]。这个范围不会创建曲面，因为负值范围内没有数值且通常用于对象内部区域。因此，根据该数据创建的场将是一个无符号标量场。
    • -1 至 1 将把 [0, 255] 像素数据归一化为 [-1, 1]。在归一化像素值为 0 的位置会生成曲面，而根据图像数据创建的场将是一个有符号的标量场。
  6. 点击确定。
