创建隐式中面

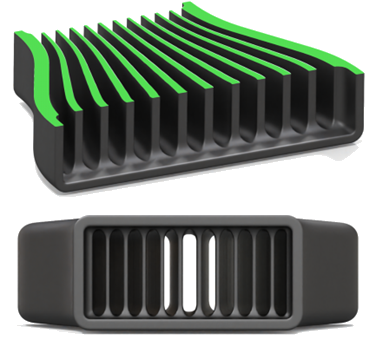

在两个隐式主体之间创建一个或多个曲面或体积。这对于在两个零件/曲面之间创建场驱动效果或在两个零件或曲面之间创建均匀分布的曲面非常有用。

  1. 在隐式建模功能区中，选择中面工具。

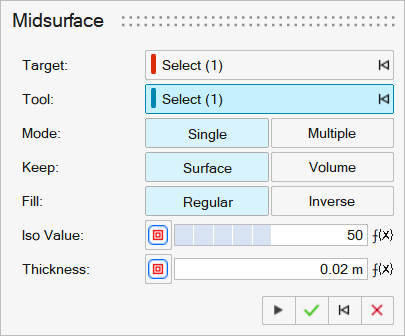

    将显示“中面”操作面板。

  2. 使用目标收集器选择作为中面原主体的隐式体。
  3. 使用工具收集器选择作为中面终止主体的隐式体。
  4. 选择模式：单个或多个，可根据工具和目标主体之间的单个或多个等值创建中场。

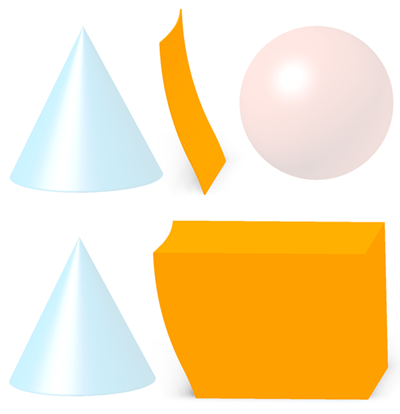

  5. 选择保留：曲面，可在目标和工具之间生成加厚等值面。选择体积，可将等值面一侧的场设置为实体。

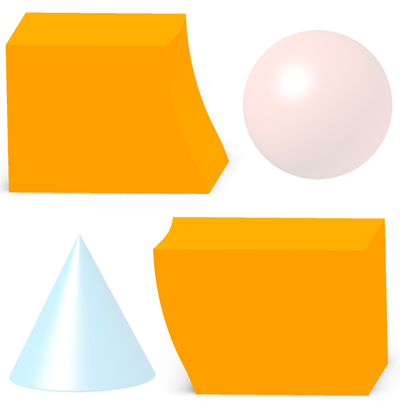

  6. 选择填充：常规，生成默认的实体几何体区域（最接近目标），或选择反向，反转生成的实体和虚空区域。
  7. 如果选择了多个，设置原点和要创建的均匀分布的曲面数量。

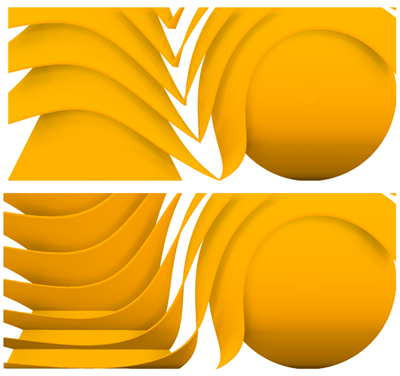

    • 选择从：中轴，将中面的原点置于目标和工具之间，创建对称图案。选择目标曲面，在目标处设置中面的原点。仅当向计数参数施加一个场时，才能看出这两种模式之间的区别。

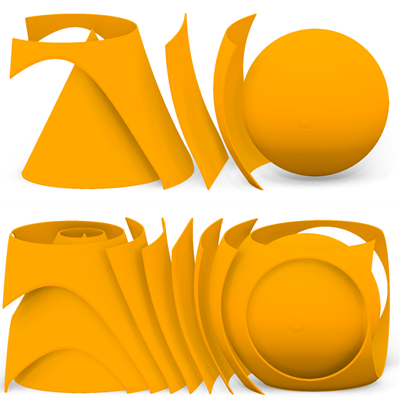

    • 在计数框中输入数值，指定要在目标和工具之间放置的曲面数量。计数可以由场驱动。

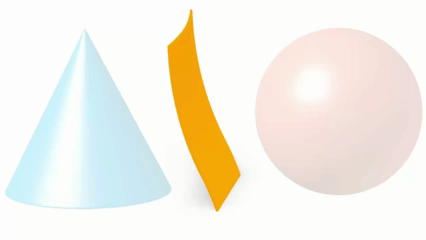

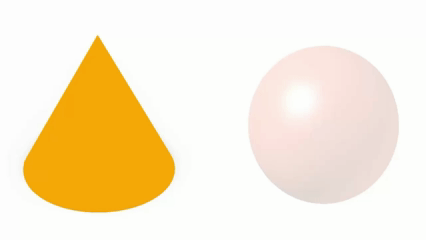

  8. 如果选择了单个，可在等值框中输入数值，设置中面的位置。等值是一个百分比，其中 0 表示目标曲面，100 表示工具曲面。等值可以由场驱动。
  9. 在厚度框中输入数值，设置基于选定等值的厚度偏移。偏移量相对于该曲面对称分布。厚度值可以由场驱动。
