平面切割隐式几何体

将隐式几何体保持在定义平面的任一侧或平面上。

使用手动定义或链接的参考平面切割隐式主体。选择保留平面任一侧的主体,或只保留主体与切片平面相交的区域或轮廓。

  1. 在“隐式建模”功能区,选择平面切割工具。

    提示: 要查找并打开工具,按 Ctrl+F。更多信息,请见查找和搜索工具

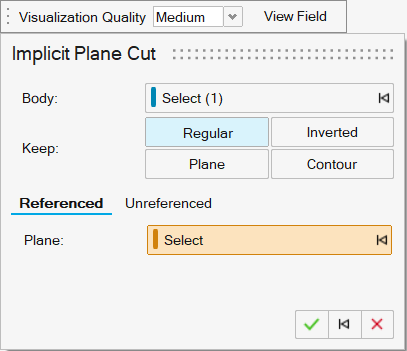

    将显示“隐式平面切割”操作面板:

  2. 主体收集器处于活动状态。点击以选择要用平面切割的主体。
  3. 选择使用参考平面或无参考平面进行镜像。
    • 参考
      此选项卡允许您使用现有的平面或平面几何特征,这将保持与该对象的动态链接。点击平面收集器,然后选取一个平面用作切割平面。

    • 无参考

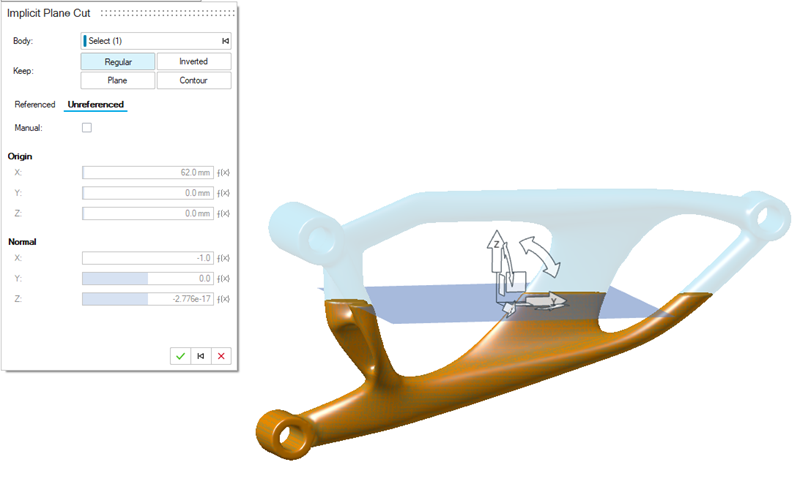

      此选项卡允许您使用屏幕上的移动工具或通过选择手动复选框并指定显式值(可为此分配变量)来定义平面的位置和方向。

  4. 使用四个保留选项中的一个,选择相对于平面保留哪个几何体。
    • 常规:切除平面法线一侧的任何几何体。
    • 已反转:切除平面法线反方向一侧的任何几何体。
    • 平面:保留与切片平面相交的几何体。
    • 轮廓:只保留与平面相交的几何体轮廓。

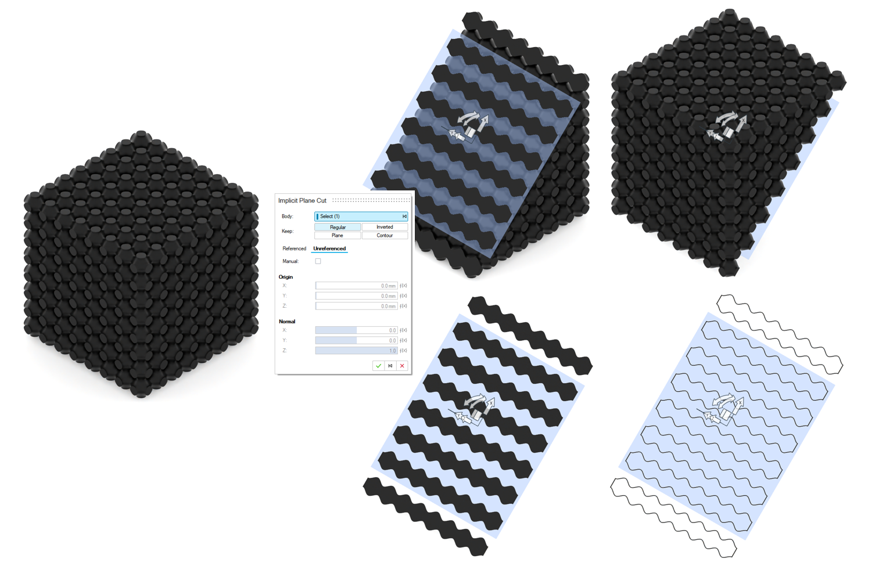

      下图展示了四个选项:

  5. 鼠标右击划过勾选标记以退出,或双击鼠标右键。
