SS-T:4026 モーダル初期応力複数荷重ケース解析にリンク

チュートリアルレベル：中級

前提条件
このチュートリアルで使用されているいくつかの機能は、SimSolid Advancedバージョンでのみ使用できます。このチュートリアルを完了するには、Advancedライセンスへ切り替えてください。
目的
SimSolidは、簡略化されていない形状を使用したパートとアセンブリに対して機能するメッシュレス構造解析を実行しますが、ジオメトリの不完全性に寛容で、数秒から数分で実行を完了します。このチュートリアルでは次の操作を実行します：
  • 既存の複数荷重ケース解析を新しいモーダル初期応力解析にリンクする方法を学びます。
  • 解析を実行し、さまざまな初期応力条件がモーダル周波数に与える影響を確認します。
  • 荷重ケースを切り替えたり、周波数ダイアグラムのプロットを使用したりして、結果を確認する方法を学びます。
モデルの説明
このチュートリアルには以下のモデルファイルが必要です。
  • Modal_prestressed_Multi_loadcase.ssp
このモデルファイル（.ssp）には以下の指定があります。
  • すべてのパートの材料がSteelに設定されています。
  • このプロジェクトでは、初期応力条件を提供する複数のサブケースを含む複数荷重ケース1解析がすでに定義されています。
図 1.


プロジェクトを開く

  1. 新しいSimSolidセッションを開始します。
  2. メインウィンドウのツールバーでプロジェクトを開く をクリックします。
  3. プロジェクトファイルを開くダイアログで、Modal_prestressed_Multi_loadcase.sspを選択します。
  4. OKをクリックします。

複数荷重ケースワークベンチの確認

  1. プロジェクトツリーで、既存の複数荷重ケース解析（Multi-Loadcases 1と呼ばれる）を選択します。
  2. オプション: このアイテムを拡張すると、すでに設定されているさまざまなサブケースを確認できます。これらは、モーダル解析に適用されるさまざまな初期応答条件を表しています。

モーダル初期応力サブケースの作成

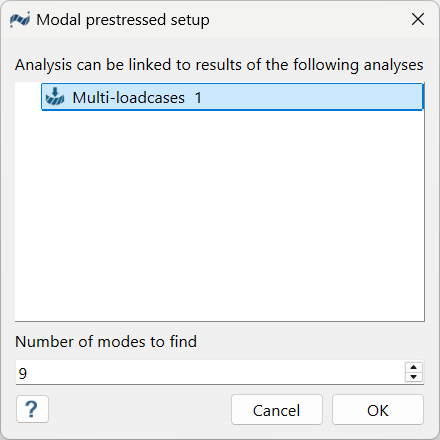

  1. メインメニューのツールバーで、 固有値 > モード予荷重を選択します。
    モーダル初期応力セットアップウィンドウが開きます。
  2. セットアップウィンドウで、Multi-Loadcases 1を選択します。
    これは、モーダル解析を複数の初期応力条件にリンクさせる重要なステップになります。
    図 2.


  3. モードの数ウィンドウで、モードの数を9と指定します。
  4. OKをクリックします。
    新しいモーダル解析であるModal 1, linked to Multi-Loadcases 1が、プロジェクトツリーおよび解析ワークベンチに表示されます。

リンク解析の実行

  1. プロジェクトツリーで、新しいモーダル1、複数荷重ケース1にリンクサブケースが選択されていることを確認します。
  2. 解析をクリックします。
    SimSolidは、すべてリンクサブケースに対してモーダル初期応力解析を実行します。終了すると、モーダル1解析の下のプロジェクトツリーに結果ブランチが表示されます。

結果の確認

プロジェクトツリーから、メインのモーダル1、複数荷重ケースにリンクサブケースを選択し、以下のいずれかを実行します。
  1. 荷重ケース間を切り替えます。
    1. 解析ワークベンチで、結果プロット > 変位量をクリックします。
    2. 周波数 [Hz]ダイアログで、荷重ケースドロップダウンを使用して、荷重ケース間を切り替えます。
      異なる荷重ケースを選択すると、結果の凡例に表示される特定のモードの周波数が、さまざまな初期応力条件に基づいてそのように変化するかを確認できます。
      図 3.

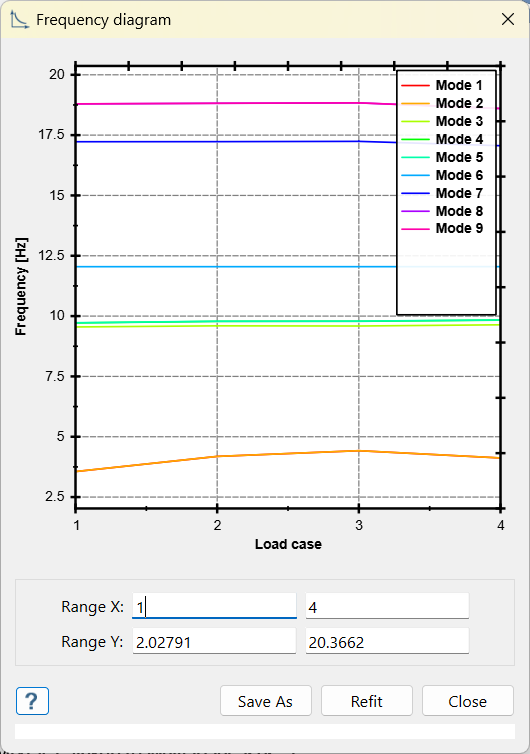

  2. 周波数ダイアグラムをプロットします。
    1. 解析ワークベンチで ダイアグラム > 周波数特性図をクリックします。
    周波数（Hz）と荷重ケースの関係を示すプロットが表示されます。このプロットにより、リンクされたすべての初期応力荷重ケースにおける全モードの周波数の違いを迅速に視覚化し比較することができます。
    図 4.
