SS-T：3070 弹簧

教程级别：中级

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 了解如何在 SimSolid 中创建弹簧。
模型描述
本教程需要以下模型文件：
  • GateCaster.ssp

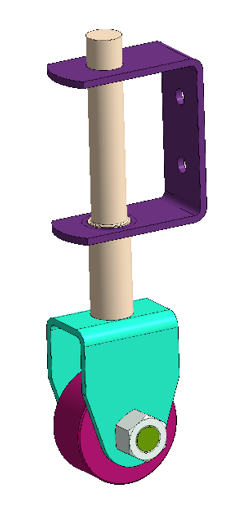

图 1.


该文件有以下规格：
  • 轮子的材料设定为硬橡胶，所有零件均设置为钢
  • 会在装配的所有零件之间创建连接

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏中，点击 Open Project 。
  3. 在打开项目文件对话框中，选择 GateCaster.ssp
  4. 点击确定。

查看模型

  1. 查看项目树和模型视窗中的模型。
  2. 确保所有项目规格都包括在内。

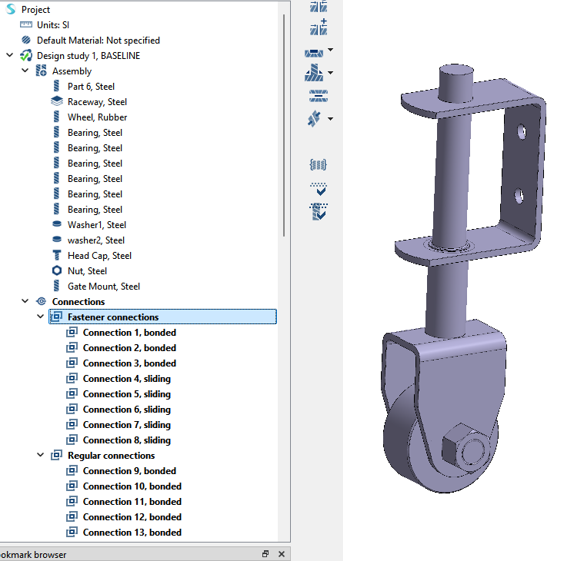

图 2.


创建结构线性分析

在主窗口工具栏中，点击 Structural > Structural linear。
新分析会显示在项目树中的设计研究 1 下，分析工作台会打开。

创建固定支座

  1. 在分析工作台中，点击 Immovable support。
  2. 在对话框中，确认已选中 Faces 单选按钮。

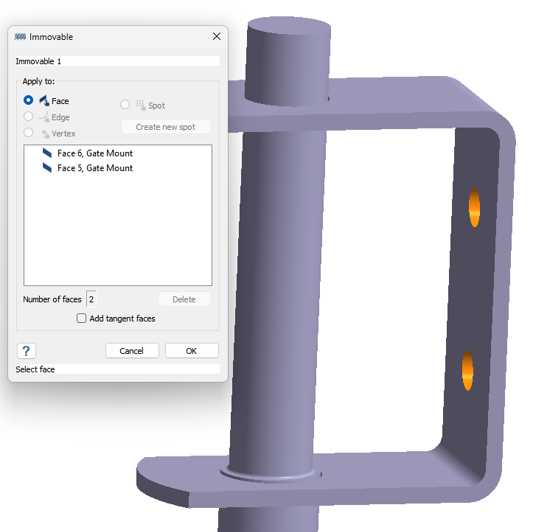

  3. 在模型视窗中，选择下图中高亮显示为橙色的面。
    图 3.


  4. 点击确定。
    新约束 Immovable 1 会显示在项目树中。约束的可视表示会显示在模型上。

施加力

  1. 在分析工作台中，点击 Force/Displacement > Force/Displacement。
  2. 在对话框中，确认已选中 Faces 单选按钮。

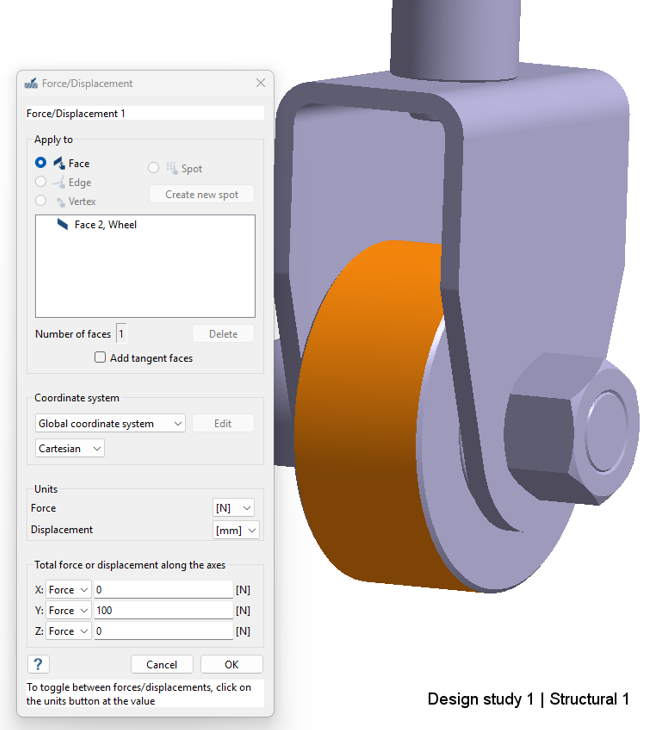

  3. 在模型视窗中，选择下图中高亮显示的面。
    图 4.


  4. 点击确定。
    新的边界条件 Force/Displacement 1 会显示在项目树中。

创建弹簧

  1. 在分析工作台中，点击 Spring。
  2. 在对话框中，确认类型下的 Spring 单选按钮已选中，施加于下的 Faces 单选按钮已选中。

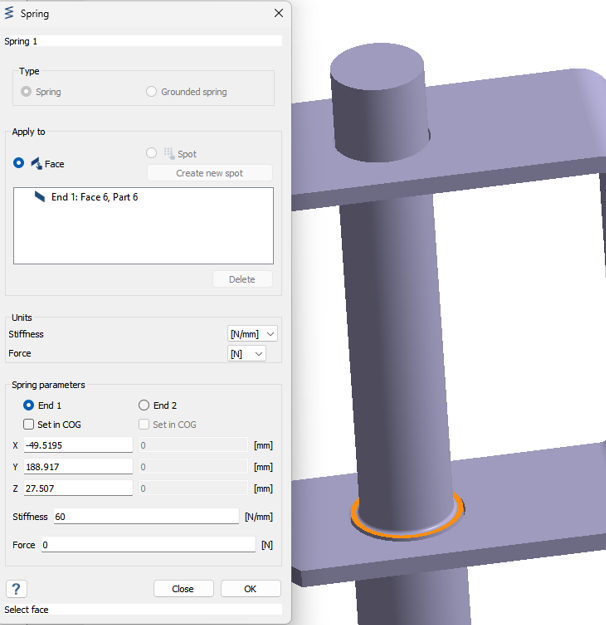

  3. 在模型视窗中，为端点 1 选择下图中高亮显示的面。
    图 5.

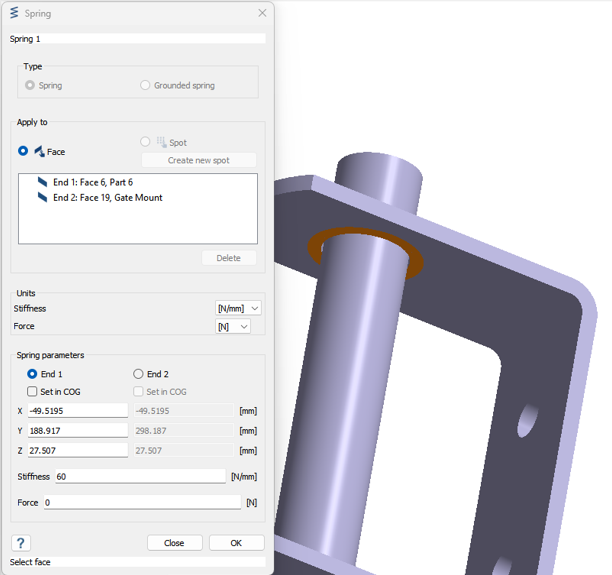

  4. 选择 End 2 单选按钮，然后选择下图中高亮显示的面。
    图 6.


  5. 对于刚度，输入 60 N/mm。
  6. 点击施加。
新的边界条件 Spring 1 会显示在项目树中。

编辑 的求解设置

  1. 在项目树的分析分支中，双击 Solution settings。
  2. 在求解设置对话框中，对于 Adaptation，在下拉菜单中选择 Global+Local。
  3. 点击确定。

运行分析

  1. 在项目树中，打开分析工作台。
  2. 点击 Solve

查看结果

  1. 在中，选择 Structural 1 子工况。
  2. 在分析工作台工具栏中，点击 Results plot 。
  3. 选择 Displacement Magnitude。

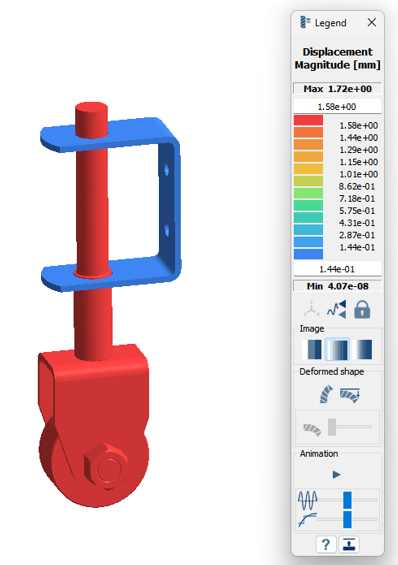

    图 7.


    图例窗口会打开并显示云图。

查看反作用力

  1. 在分析工作台中，点击 Reaction/contact Force。
  2. 前往支座选项卡，查看弹簧。
  3. 选择 Spring 1，查看其反作用力。
图 8.
