SS-T：1055 零件替换

教程级别：初级用备选设计替换当前装配中的零件。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 学习如何更换装配中的零件。
模型描述
本教程需要以下模型文件：
  • Sub-frameV1.x_t
  • side_bracket.x_b

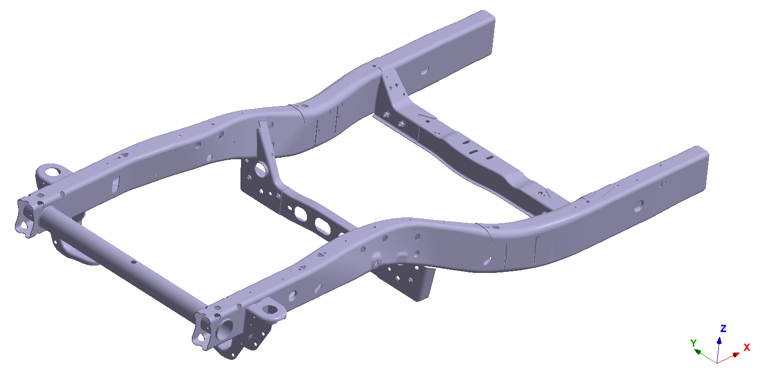

Figure 1.


导入几何模型

  1. 启动新 SimSolid 会话。
  2. 点击 Import from file。
  3. 在打开几何体文件对话框中，选择 Sub-frameV1.x_t。
  4. 点击 Open。
    装配将加载到modeling window中。
  5. 将打开自动连接对话框。点击 Cancel 关闭。

分配材料


  2. 在Assembly workbench中，选择 > 。
  3. 从通用材料列表中选择 Steel 。
  4. 点击 Apply to all parts。
  5. 点击关闭。
    在Project Tree的装配分支中，将识别每个零件的材料属性。

从实体创建缝焊


  2. 在Connections workbench中，选择 > 。
  3. 在创建缝焊对话框中，选择 Find parts by keyword 单选按钮。
  4. 输入 Weld 并点击 Find parts。

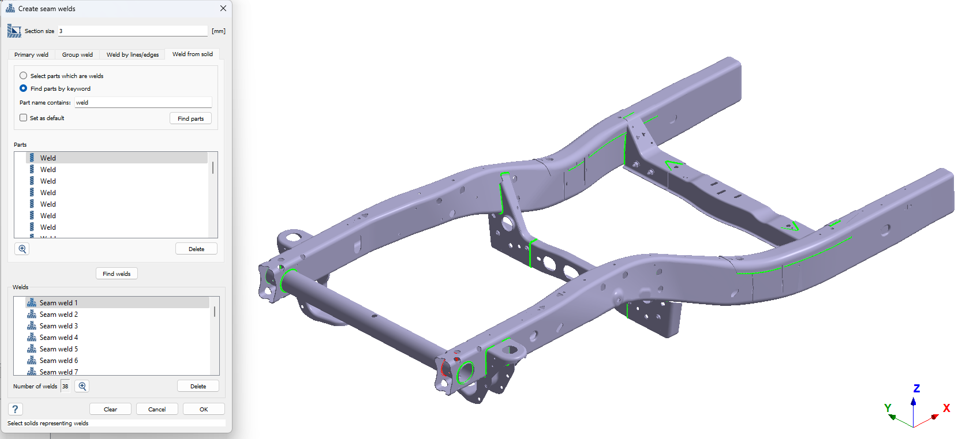

    对话框中将显示找到的焊缝的预览。
    Figure 2.


  5. 点击OK。

创建常规连接

  1. 在Connections workbench中，点击 Automatic connections。
  2. 在自动连接对话框中，保留 Gap 和 Penetration 的默认值。
  3. 选择 Connect unwelded parts only 复选框。这将把连接搜索范围限制在之前未焊接的区域。
  4. 点击OK。

创建结构线性分析

在主窗口工具栏中，点击 Structural > Structural linear。
新分析会显示在Project Tree中的设计研究 1 下，Analysis Workbench会打开。

创建固定支座

  1. 在Analysis Workbench中，点击 固定支座。
  2. 在对话框中，确认已选中 Faces 单选按钮。

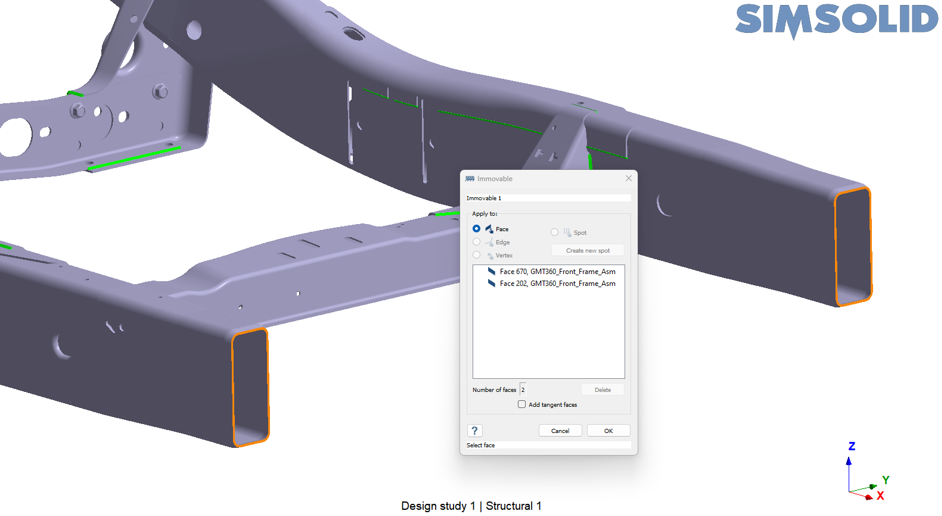

  3. 在modeling window中，选择下图中高亮显示为橙色的面。
  4. 点击OK。

创建远程载荷

  1. 在Analysis Workbench中，点击 。
  2. 在对话框中，确认已选中 Faces 单选按钮。

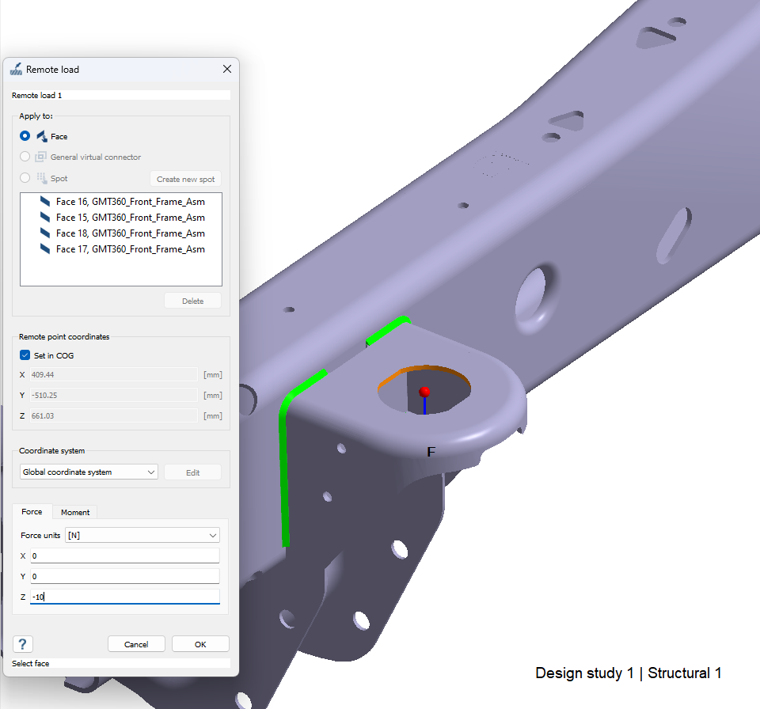

  3. 在modeling window中，选择下图中高亮显示为橙色的托架内部面。
    Figure 3.


  4. 在力选项卡中，输入 Z 方向的 -10 N 值。
  5. 点击OK。

更换支架

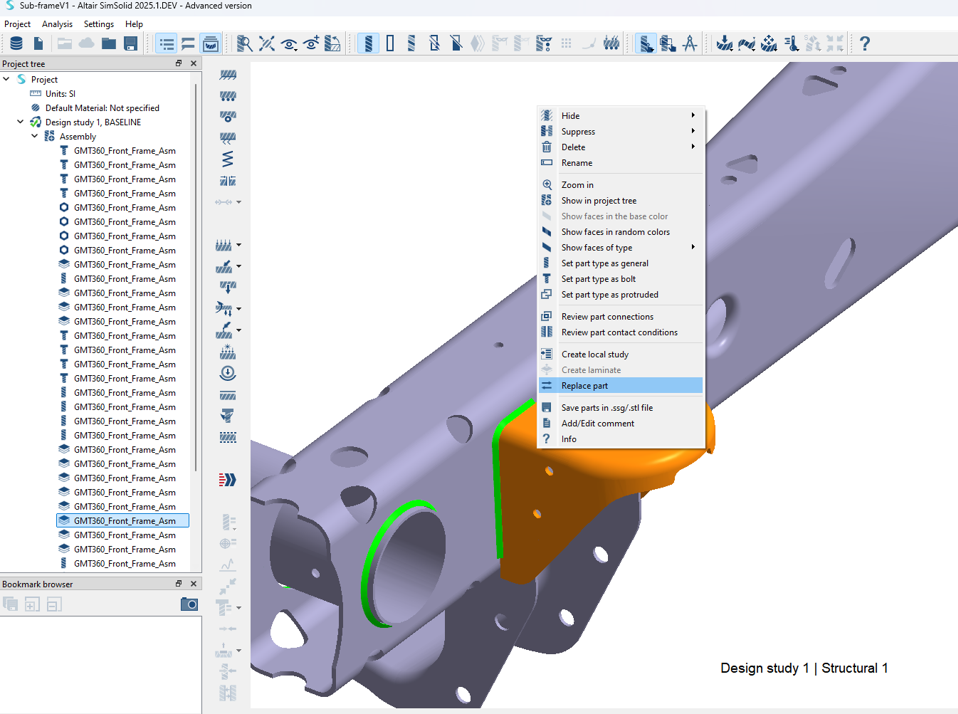

  1. 右键点击 Project Tree 或 modeling window中要替换的零件，然后点击 Replace part。
    Figure 4.


  2. 从文件资源管理器中选择零件文件 (side_bracket.x_b)，然后点击 Open。
    打开新零件后，将创建一个替换零件的新设计研究。
    Figure 5.


    Note: 上图中红色方框内是设计研究 2 中的支架切口。

查看设计研究 2

  1. 在Project Tree中，展开 Assembly 和 Connections。
    材料已沿用至新零件，常规连接和缝焊连接沿用了之前的设计研究 1。 载荷和约束也沿用了设计研究 1。这一设计变更旨在减轻机壳的整体重量，同时不改变支架的刚度。

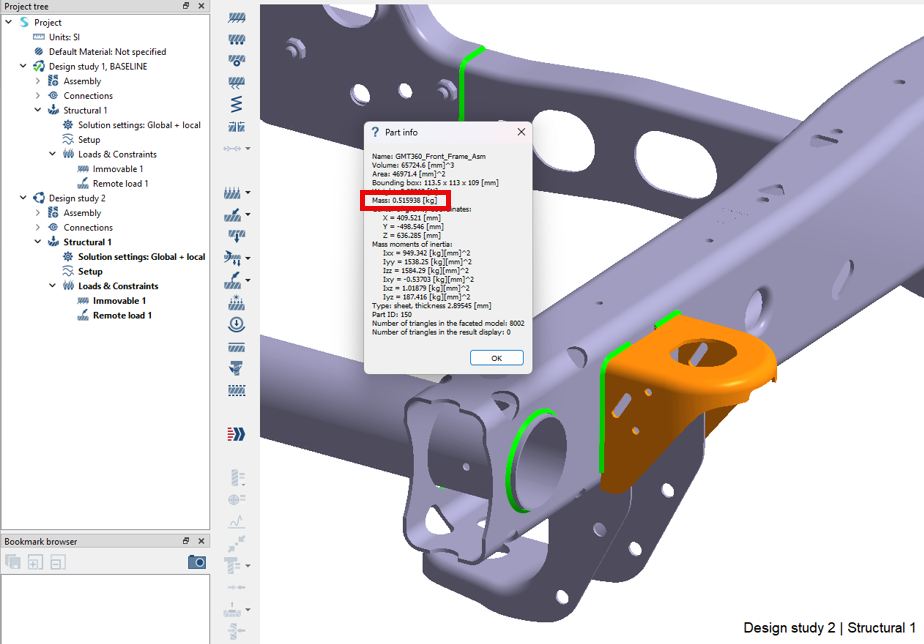

  2. 在Project Tree中，右键点击设计研究 2 中被替换的零件，然后选择 Info 查看零件的质量。
    Figure 6.

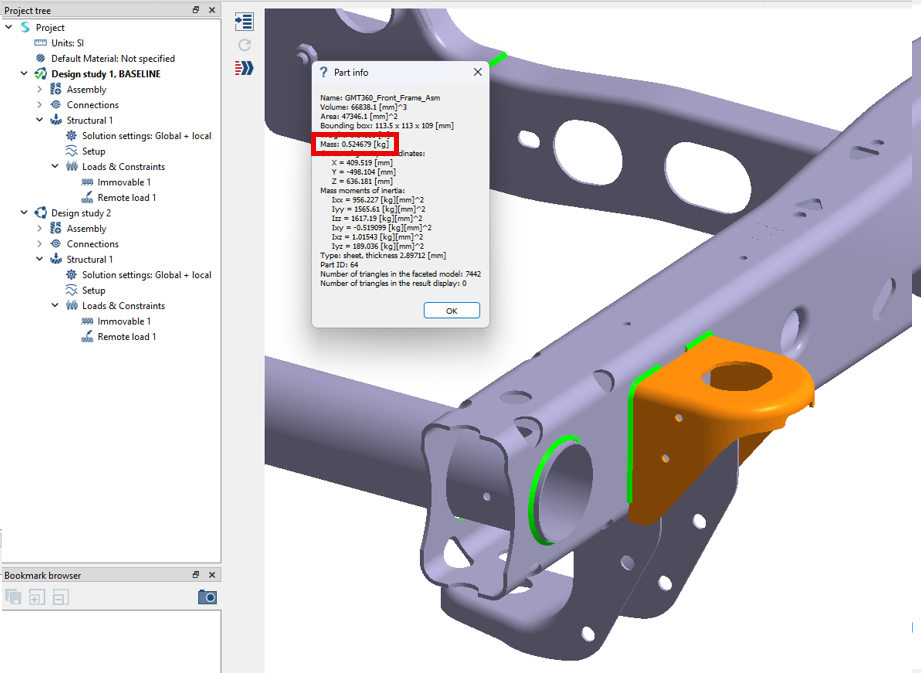

  3. 对设计研究 1 重复同样的操作。
    Figure 7.


    请注意，设计研究 2 的支架重量为 0.515 kg，而设计研究 1 的支架重量为 0.524 千克，两者存在差异。
