SS-T：5040 负载面上的查询结果

教程级别：中级 在负载面上查询静态和动态载荷工况的结果。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 了解如何在负载面上查询静态和动态载荷工况的结果。
  • 将动态结果保存到 PUNCH 文件。
模型描述
本教程需要以下模型文件：
  • PickInfoPickLoad.ssp
图 1.


该文件有以下规格：
  • 所有零件的材料都设置为钢。
  • 常规连接和缝焊连接。
  • 沿 X 轴施加远程载荷的线性静态子工况。
  • 在 Z 方向上施加力载荷的频率响应分析。

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏中，点击 Open Project 。
  3. 在打开项目文件对话框中，选择 PickInfoPickLoad.ssp
  4. 点击确定。

查看模型

  1. 查看模型和连接。
  2. 在项目树中，展开子工况。
  3. 展开 Loads&Constraints 分支，查看载荷。
  4. 绘制位移大小并查看变形。
    1. 选择子工况 Results。
    2. 在分析工作台工具栏上，选择 (Result plot) > Displacement > Displacement Magnitude。
      图 2.

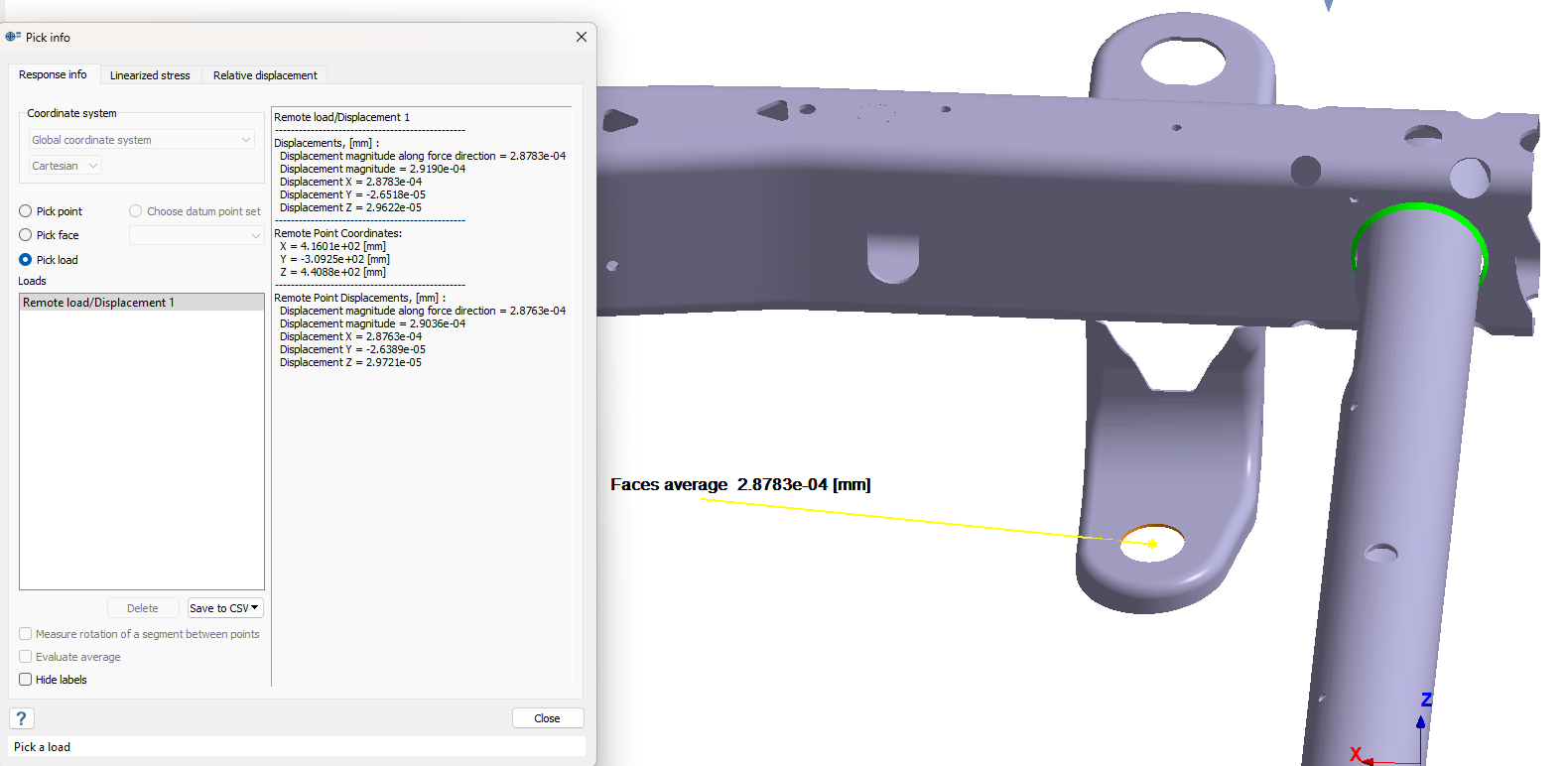

查询沿负载面的位移（静态子工况）

  1. 在项目树中，选择 Fx 子工况。
  2. 在分析工作台上，点击 (Pick Info)。
  3. 在拾取信息对话框中的“响应信息”选项卡中，选择 Pick load 单选按钮。
    “载荷”部分中列出了施加的力或远程载荷的列表。
  4. 选择 Remote Load/Displacement 1。
    将计算并在对话框中显示沿力方向的位移大小以及沿 X、Y 和 Z 轴的位移。
    图 3.

查询沿负载面的位移（动态子工况）

  1. 在项目树中，选择 Frequency dynamics 1, linked to Modal 1 子工况。
  2. 在分析工作台上，点击 (Pick Info)。
  3. 在拾取信息对话框中的“响应信息”选项卡中，选择 Pick load 单选按钮。
  4. 对于响应类型，选择 Displacement Magnitude along force direction。
  5. 选择 Force/Displacement 1。
  6. 点击 Evaluate 可查看响应图。
  7. 选择 Save to PCH > Save selected。
    响应会被写入 PUNCH 文件。
    注： 此功能支持频率动力学和频率多载荷工况。
    图 4.
