SS-T：5005 基准平面

教程级别：中级创建基准平面，作为零件/装配的修剪平面，以查看剖切结果。

目的
SimSolid 执行无网格结构分析，适用于全功能零件和装配，容忍几何缺陷，并在几秒钟至几分钟内运行。在本教程中，您将执行以下操作：
  • 学习创建基准平面并将其用作修剪平面，以详细查看模型和剖切结果
模型描述
本教程需要以下文件：
  • Transmission_housing.ssp
Figure 1.


该项目文件有以下规格：
  • 所有零件的材料都设置为钢
  • 创建了常规连接和紧固件连接
  • 创建并求解了结构分析以查看结果

打开项目

  1. 启动新 SimSolid 会话。
  2. 在主窗口工具栏中，点击 Open Project 。
  3. 在打开项目文件对话框中，选择 Transmission_housing.ssp
  4. 点击OK。

创建基准平面

定义一个平面来查看装配/零件的分析结果。

  1. 在Project Tree中，打开 Assembly workbench。
  2. 在Assembly workbench上，点击 Create datum plane。
  3. 在“原点”选项卡中，输入基准平面的原点值(0,0,0) ，或使用modeling window中的操纵器进行平移。
    Figure 2.


    默认情况下，基准平面将位于导入模型的重心位置。
  4. 转到“标准”选项卡并输入方向的值。
    Tip: 要使基准平面沿 XZ 平面呈 45 度，为 X 和 Z 输入 1。
    Figure 3.


  5. Optional: 要为特定零件创建基准平面，请前往零件选项卡。
  6. 点击OK即可创建。
  7. Optional: 重复以上步骤，创建更多基准平面。
即使在分析求解之后，也会在创建基准面时生成结果。

使用基准平面作为修剪平面

创建基准平面可用作修剪平面。

  1. 在主窗口工具栏上，点击 Use datum planes as clipping plane。
    所有基准平面都会列在对话框中。
  2. 选择一个基准平面，将其可视化为装配上的剖切。
    Figure 4.


    1. Optional: 要翻转修剪平面，点击 Toggle side。
  3. 点击 Cancel。
    Note: 点击 OK，对话框将关闭，但修剪平面仍然保留。要停用修剪平面并恢复完整模型，点击 Use datum planes as clipping plane。

查看结果

  1. 从Project Tree中选择 Teil 2, Steel，然后按 I 进行隔离。
  2. 绘制结构 2 的米塞斯等效应力。
    1. 在结构 2 下的Project Tree中，选择 Results。
    2. 在Analysis Workbench上选择 Result Plot > Stress > von Mises Stress。
    Note: 支持线性、模态和热分析的基准平面结果。
  3. 在图例窗口中，输入 0 作为下限，输入 350 MPa 作为上限。
  4. 在主窗口工具栏上，点击 Use datum planes as clipping plane。
    所有基准平面都会列在对话框中。
  5. 确保选中 Show results only ，以便只在基准平面上可视化结果。
    Figure 5.

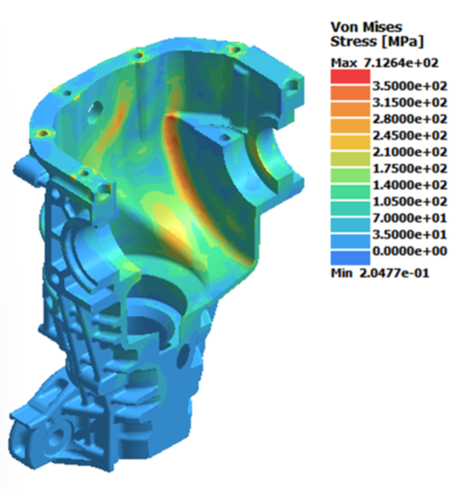

  6. 要可视化带剖切的零件，请取消选中 Show results only on datum planes。
    Figure 6.


  7. 在对话框中，扩展每个基准平面即可查看相关零件。进一步扩展即可查看每个零件的切片数。单独选择切片时，可以看到该切片的云图。
    Figure 7.


  8. Optional: 要启用“切换边”选项，请取消选中 Show results on datum planes。
  9. 在图例窗口中，选择 Min/Max。切换时，每个切片的最小值和最大值都会更新。
