SimSolid 插件

SimSolid 与计算机辅助设计 (CAD) 和 CAE 预处理器应用程序集成。

SimSolid 借助专用 CAD 嵌入式插件，可快速高效地将几何体与材料属性数据直接传输至 SimSolid。该流程可在 CAD 系统和 SimSolid 之间建立直接存储链路，保障数据传输快速有效。所有可见的零件和装配都将被传输。可使用以下应用程序：
  • Siemens NX
  • Autodesk Fusion 360
  • Altair Inspire
  • Altair SimLab （仅支持 ECAD 文件）
Note: 目前，所有受支持的插件都只允许导出实体几何体。使用插件传输方法时，不支持导出薄片实体。

Siemens NX

安装和设置
  1. 安装 SimSolid 2025 或更新版本。
  2. 安装时会自动设置一个环境变量 (UGII_USER_DIR)。该变量指向 SimSolid 安装目录下的 NX 文件夹，使 NX 能够识别 SimSolid 插件。

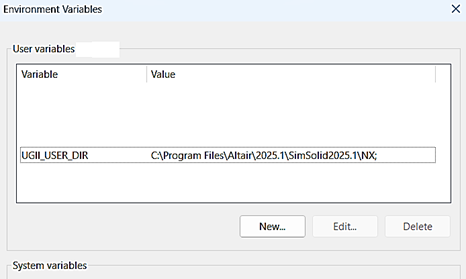

  3. 如果 UGII_USER_DIR 环境变量没有自动列出，可以手动定义。

访问插件
  1. 设置环境变量后，打开 NX。

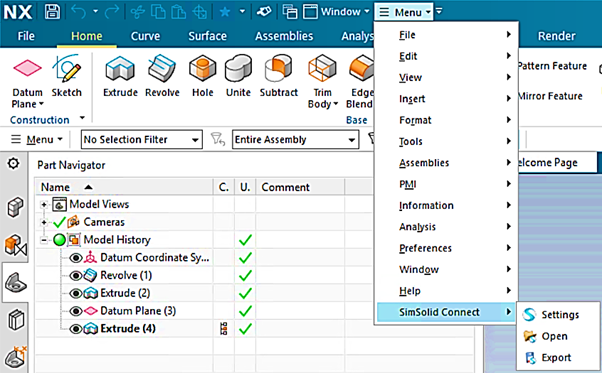

  2. SimSolid Connect 选项将列在菜单选项下。
  3. 如果菜单选项不可见，可从快速访问工具栏启用。

SimSolid Connect 选项
在 SimSolid Connect 下，可使用以下选项：
  1. 设置：允许用户选择几何体面元设置。
    • 面的面元参数预定义选项标准、增强和精细。
    • 自定义：允许用户手动设置角度偏差与弦偏差的数值。
    • 关于几何体导入设置的详情，请参考 SimSolid documentation。
  2. 打开：
    • 如果 SimSolid 没有活动会话窗口，点击此处将启动新会话。

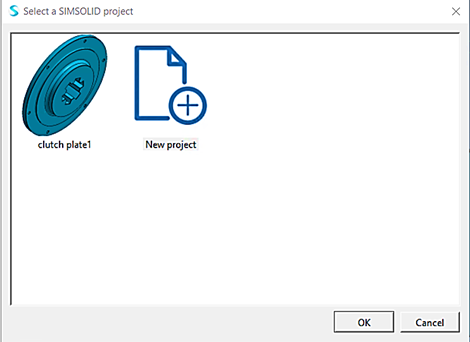

    • 如果打开了 SimSolid 会话，系统会提示用户选择在哪个会话中打开几何体。若在活动会话中打开，将创建新的设计研究 (DS)，并将载荷和边界条件（如果在 NX 中定义）映射到新的 DS。

  3. 导出：允许将几何体保存为 .SSJ 文件，稍后可手动导入 SimSolid。
Note: 如果施加于 NX 中的材料不在 SimSolid 的材料数据库中，则会显示警告信息，提示用户从 SimSolid 数据库中选择其他材料。

Autodesk Fusion 360

访问插件

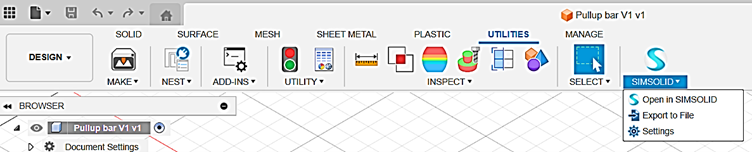

Fusion 360 中的 SimSolid 插件可在实用工具选项卡下找到。三个选项（设置、打开和导出）与 Siemens NX 的选项相同。

插件可见性故障排除
如果插件不可见，请按照以下步骤操作：
  • 确认 SimSolid 插件文件位于：C:\Users\<userName>\AppData\Roaming\Autodesk\FusionAddins。

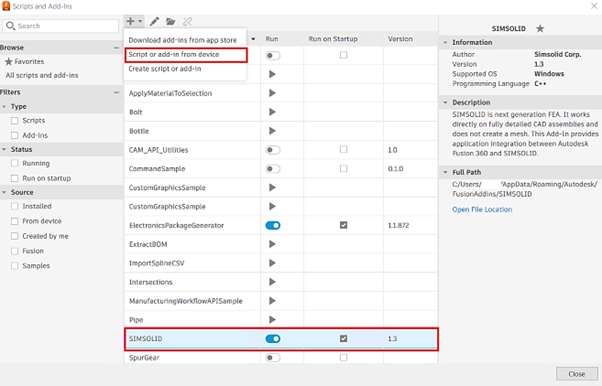

  • 用户可以从实用工具下的插件选项卡中手动添加插件，方法是点击脚本或从设备添加插件，然后选择 SimSolid 文件夹。

Note: 与 Siemens NX 不同的是，如果材料属性在 Fusion 360 中定义明确，且该材料不存在于 SimSolid 的数据库中，则材料属性仍将转入 SimSolid。

Altair Inspire

SimSolid Connect 扩展
使用 SimSolid Connect 扩展，将几何体直接从 SimSolid 转移至 Inspire。此扩展需要安装 SimSolid 和 Inspire 2022.1 或更新版本。
  1. 在 Inspire 菜单栏中，点击 文件 > 扩展管理器。
  2. 在扩展管理器中，切换 SimSolid Connect 扩展的开关状态。
  3. 关闭扩展管理器。
  4. 在菜单栏中，点击SimSolid连接可打开扩展，或从功能区中选择该扩展。
SimSolid Connect 选项
在该工具中从下列选项中选择：
  • 打开：可将几何体直接自动导入至新建或现有 SimSolid 项目中。
  • 导出：将几何体导出为 .SSJ 文件，以方便手动导入至 SimSolid。

Altair SimLab (ECAD)

使用 Altair SimLab 的 SimSolid Connect 插件，可将 ECAD 文件直接移植到 SimSolid。

SimSolid 安装路径
首次从 SimLab 启动 SimSolid 时，系统会要求您定位 SimSolid 的安装路径。该信息存储在 SimLab 设置文件中。

要覆盖或更改它：

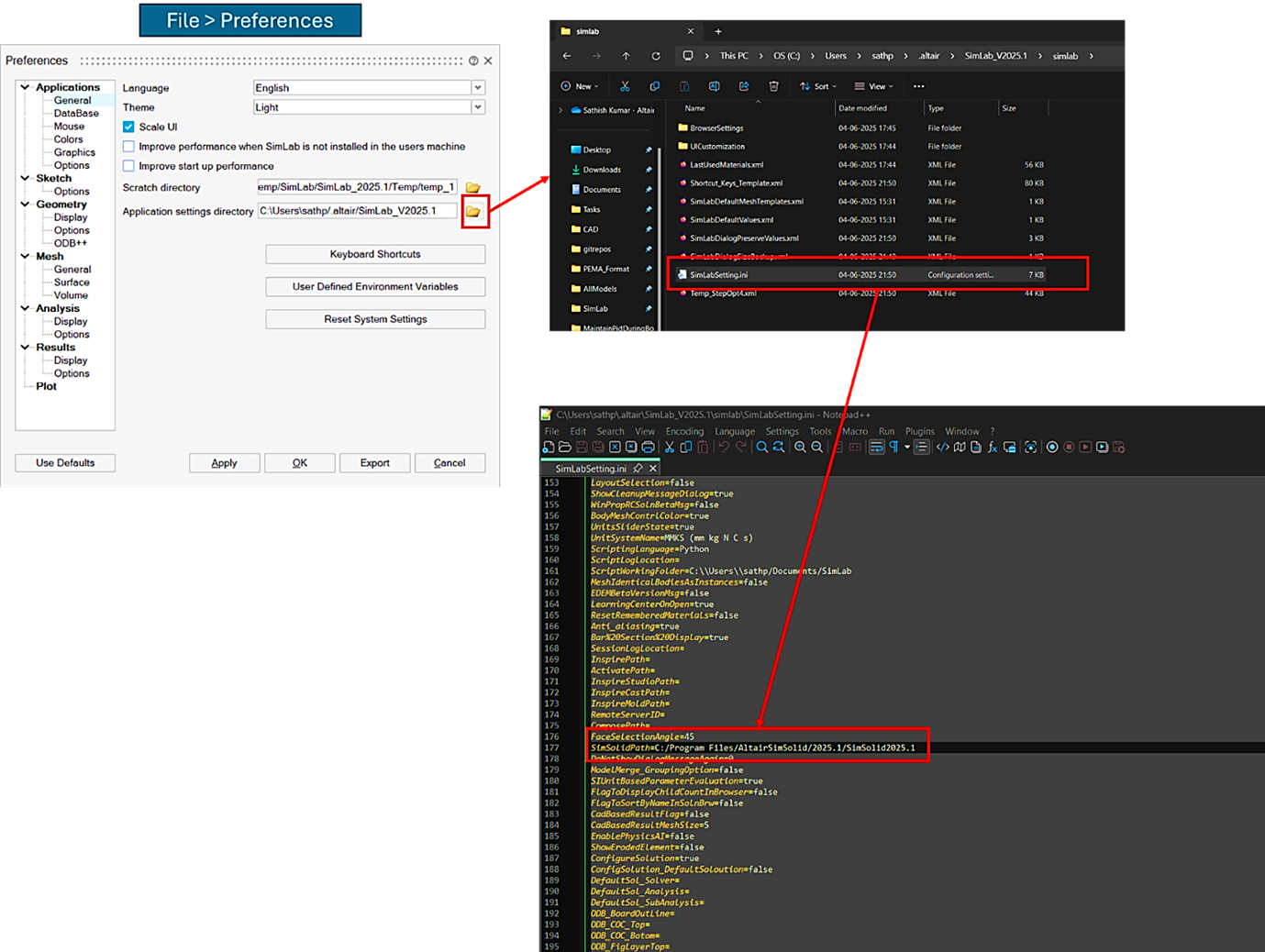

  1. 方法 1：手动编辑 SimLab 设置文件。

  2. 方法 2：重置所有 SimLab 设置并重新启动 SimLab，这时会再次提示 SimSolid 安装路径。

访问插件

在 SimLab 菜单栏中，点击 文件 > 扩展。

在扩展列表中，点击 SimSolid。

ECAD 的其他 SimLab 设置
这些设置对于 ECAD 文件的精确传输至关重要：
  1. 创建连接的 PCB 装配：选中该选项可在 PCB 的各层和元件之间创建精确连接。这些连接将转入 SimSolid。
  2. PCB 设置选项：选中此选项可导入 PCB 阵列或关联复制。使用下拉菜单选择是导入一个关联复制还是导入整个阵列。

视频

SimSolid 连接至 NX
