移动主体

使用“移动主体”工具来移动、旋转或对齐 PolyNURBS 主体。

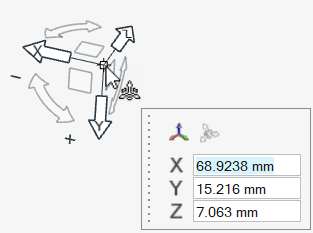

通过“移动主体”工具可在一维、二维或三维中移动 PolyNURBS 主体，或绕轴或中心点对其进行旋转。可在平面或 3D 空间内绕轴或中心点重新定位该工具，以更改旋转中心或将该工具的一个轴与一个点对齐。除此之外，还可通过捕捉 PolyNURBS 主体来捕捉点。

PolyNURBS 主体中“移动主体”工具的工作方式与几何特征中 移动工具 的工作方式大致相同，但有以下例外：

  • “移动主体”无法在结构历史中创建“结构特征”。
  • 可选择并移动属于同一 PolyNURBS 零件的多个 PolyNURBS 主体，但不能一次性选择多个 PolyNURBS 零件。
  • “移动主体”工具当前未启用与边或面对齐功能。
  • 退出“移动主体”工具时，仍处于 PolyNURBS 编辑模式。
注： 关于如何重新定位和对齐“移动主体”工具的详细信息，请参阅移动工具帮助页面。

移动主体

在平面或 3D 空间内沿轴移动 PolyNURBS 主体。

  1. 在 PolyNURBS 功能区，选择移动主体工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。
  2. 在同一零件上选择一个或多个 PolyNURBS 主体。
  3. 从以下选项中选择：
    • 拖动对象。
      提示： 通过主体上的捕捉点（端点、中点、中心点等）抓取和释放主体，即可精确实现对齐。按住 Alt 键，即可临时禁用捕捉。
    • 要获得更高的精度，请点击图形操纵器，然后拖动图形操纵器或在小对话框中输入一个距离。
      要 则
      沿着轴移动 点击 X、Y 或 Z 箭头。
      沿着平面移动 点击 XY、XZ 或 YZ 平面。
      在三维空间内移动 点击原点。
  4. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

旋转主体

沿 x、y 或 z 轴旋转对象。

  1. 在 PolyNURBS 功能区，选择移动主体工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。
  2. 在同一零件上选择一个或多个 PolyNURBS 主体。
  3. 从以下选项中选择：


    • 拖动弯曲的箭头。
    • 点击弯曲的箭头，然后在小对话框中输入一个角度。
    • 点击一个弯曲的箭头，然后拖动对象。
    提示： 通过主体上的捕捉点（端点、中点、中心点等）抓取和释放主体，即可精确实现对齐。按住 Alt 键，即可临时禁用捕捉。
  4. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
