ペイブ

既存のオブジェクトからフェイスを手動で作成するには、ペイブツールを使用します。

このツールで以下の操作も可能です。
  • 2つのPolyNURBSサーフェスをブレンド
  • PolyNURBS形状の穴を閉じる
  • PolyNURBSサーフェスをソリッドに変換

最適化後の形状をペイブする

最適化後の形状のコンターに沿ってポイントを配置してサーフェスをペイブします。

ペイブを行うには最適化後の形状である必要があります。ペイブツールは頂点でのみ動作することにご注意ください。
  1. PolyNURBSリボンで、ペイブツールを選択します。
    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。
  2. ポイント、参照ポイント、またはエッジを選択して、四角形を定義します。PolyNURBSサーフェスが自動的に作成されます
  3. PolyNURBSサーフェスに別のフェイスを追加するには、サーフェスの開いたエッジをクリックしてから、更に2つのポイントを配置します。
    注:

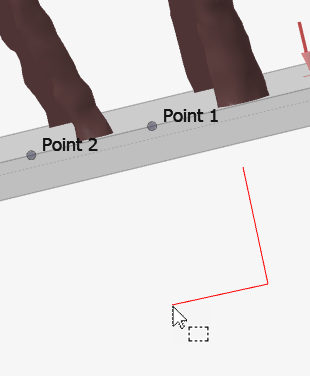

    • Ctrlキーを押しながらペイブツールの空間内をクリックすると、最も近いグローバル面を使用できます。

    • Ctrlキーを押しながら参照軸または面参照をクリックすると、参照が選択されます。参照が選択されている間、クリックしたすべてのポイントは、軸または面にスナップされます。Ctrlキーを押しながら基準軸または面をもう一度クリックすると、選択が解除されます。
  4. 手順を繰り返して、更にサーフェスをペイブします。
  5. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。
