ジオメトリインポートの設定

このダイアログは、SimSolidがインポートしたCADジオメトリを処理およびテッセレーションする方法を制御し、精度、パフォーマンス、解析の忠実度に反映させます。これらの設定には、メニューバーの設定 > ジオメトリインポートの設定からアクセスできます。

1.フェイスファセットパラメータテッセレーション制御

SimSolidは、パートフェイスの軽量なファセット表現(テッセレーション)を使用して、効率的な計算解析を実現します。元のアセンブリ構造、パート名、階層は保持されますが、このテッセレーションの品質が、フィーチャー表現、接触の検出、そして最終的には解析結果の精度に直接影響を与えます。一般にはデフォルト設定で十分ですが、複雑なジオメトリや特定の解析要件には微調整が必要になる場合があります。

テッセレーションプロセスは、主に次の2つのパラメータによって制御されます:

1.角度偏差(度)
  • このパラメータは、曲面上で生成された隣接するファセットの法線ベクトル間の最大許容角度を制御します。
  • 角度偏差の値が小さいほど、曲面を近似するために使用されるファセットの数が多くなります。特に全体のモデルサイズに比べて半径が小さい曲面(フィレット、穴、その他の湾曲領域)では、これは正確な応力集中を捉えるため、非常に重要になります。これにより、曲率をより正確に表現できます。ただし、これによってファセット数が大幅に増加し、ファイルサイズが大きくなり、インポート時の処理時間が長くなり、解析時間も長くなる可能性があります。
2.弦偏差(mm)
  • このパラメータは、実際の(数学的な)CADサーフェスと、テッセレーションされたファセットサーフェスによる近似との最大許容距離を定義します。

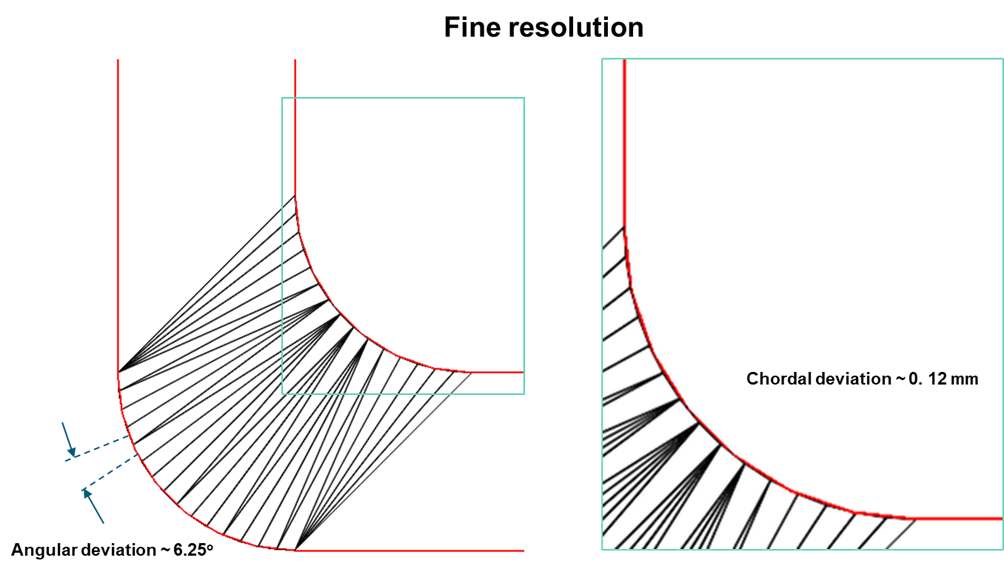

  • この値は、実際のサーフェスプロファイルからのたわみ、すなわち偏差を直接制御します。平面の場合、このパラメータはあまり重要ではありませんが、曲面の場合、これによって確実にファセット表現が元のCADの指定した許容値内に収まるようにすることができます。弦偏差が小さいほど、ファセットは元のCADジオメトリに合うようになり、ジオメトリの近似エラーが減少します。
解像度メニューオプション:
SimSolidは、利便性を考慮して事前定義された解像度設定を提供しており、さらにカスタマイズ可能なオプションも備えています:
  • 標準:ほとんどの一般的な解析で、精度とパフォーマンスのバランスの取れた設定。開始ポイントとして適しています。
  • 中間:標準より細かなテッセレーションを提供し、中程度の曲率をより適切に表現する必要があるモデルに適しています。
  • 細かい:非常に密度の高いテッセレーションを生成し、局所的な精度が非常に重要な、複雑な細部や非常に湾曲したサーフェス(応力の高い領域、小さなフィレットなど)を捉えるのに最適です。これは処理時間や解析時間が大幅に増大します。
  • カスタム:特定の角度偏差や弦偏差の値を手動で入力でき、上級ユーザーや特定のシミュレーションニーズに向けて最大限の制御を可能にします。
注: まず標準の解像度から開始することがベストプラクティスです。過度に小さい値を使用すると、ジオメトリデータベースが大きくなるため、解析時間が大幅に増加します。
1.


2.


3.


2.寸法なしCADファイルの単位

このドロップダウンでは、もともと単位情報を含まないCADファイル(寸法なしファイル)の物理単位(ミリメーター、インチなど)を指定できます。これは、インポートしたジオメトリとそれに続く物理特性(材料特性、荷重など)の正しいスケーリングを保証するために不可欠です。

3.CADリーダーの選択

SimSolidは、複数のCAD読み取りテクノロジーをサポートし、互換性を最大限に高め、特定のフォーマットの最適化を活用します。リーダーの選択は、インポートしたデータの堅牢性、速度、および忠実度に影響を与える可能性があります。

Parasolid(Inspire Reader)

このリーダーは、CoreTechnologie(CT)のサードパーティライブラリを利用してCADファイルの初期解析を行い、ジオメトリをネイティブのParasolidカーネル表現に変換します。ネイティブのParasolidファイル(.x_t、.x_b)の場合、直接Parasolidライブラリを利用して読み取りとテッセレーションを行い、高忠実度を保証します。その他のフォーマットの場合は、CTリーダーを使用して中間フォーマットに変換してから、Parasolidエンジンを使用して最終的なテッセレーションを行います。

ヒント: このオプションは、テッセレーション用の確立されたジオメトリカーネルを利用しているため、一般に幅広いCADフォーマットに対して堅牢です。
Parasolid and Spatial

このリーダーは、ParasolidとSpatialの両方のカーネルの長所をインテリジェントに組み合わせています。これは特に、CATIA、STEP、Inventorの各ファイルでSpatialのリーダーとテッセレーションエンジンを使用するように最適化されています。その他サポートされている全てのファイルフォーマットの場合は、上記のParasolidベースのリーダーに戻ります。

ヒント: CATIA、STEP、またはInventorファイルをインポートする際は、これを強くお勧めします。これらのフォーマットの微妙な差異により対応できる可能性の高いリーダーを使用するためです。これにより、インポートの成功率とジオメトリの整合性が向上します。
Legacy

このリーダーは、全てのCADフォーマットの読み取りとテッセレーションに、CoreTechnologie(CT)リーダーのみを使用します。このオプションは通常、より古い、または一般的なインポート経路を表します。

ヒント: これは、特定のファイルフォーマットについてParasolidまたはParasolid and Spatialのリーダーで問題が発生した場合に、代替手段として使用してください。

4.ジオメトリタイプのインポート

この設定は、インポート時にSimSolidが処理するジオメトリエンティティのタイプ(ソリッド、スキン、またはその両方)を決定します。CADモデルを準備する上で、この違いを理解することが非常に重要です。

ソリッドとスキン(デフォルト)

このオプションは、密閉ソリッドボディとスキンの両方のインポートを試みます。スキンをインポートする際、SimSolidはスキンを識別してインポートしようとします。スキンは、後で均一な厚みを割り当てることで厚み付けすることができます。

ソリッドのみ
このオプションは、インポート時に全てのサーフェス(スキン)ジオメトリを除外し、無視します。SimSolidは、密閉ソリッドボディのみを処理し、インポートしようとします。密閉に近いソリッドに対してはわずかな修正を試みますが、閉じたボリュームを形成するのを妨げる、大きな開口部や非マニホールドエッジを持つジオメトリは破棄します。
ヒント: これは、CADモデルには解析用のソリッドコンポーネントのみを含める必要があり、偶発的なサーフェスデータや非構造的なサーフェスデータを明示的に除外したい場合に推奨されます。
スキンのみ

このオプションは、サーフェスジオメトリのみをインポートし、密閉ソリッドボディは完全に無視します。インポート対象には、単一のサーフェス、サーフェスの集合、フェイスが欠落しているため閉じたボリュームを形成できないパーツが含まれます。

ヒント: このオプションは、元のCADが中立面または単一の境界サーフェスしか提供していない薄肉構造(シートメタル、プラスチックハウジングなど)のモデル化に特に役立ちます。インポート後、シートの作成オプション(アセンブリツール内)を使用して、インポートしたこれらのサーフェスに指定した物理的な厚さを割り当てることができます。これにより、サーフェスが、体積を持つシェル、または定義された厚さを持つソリッドボディ表現に効果的に変換されます。
重要: SimSolidは、プラグインファイルとSTLフォーマットを除く、ほとんどの CADフォーマット(アセンブリまたはパートファイル)からスキンをインポートできます。

5.材料のインポート

この機能は、CADファイルのメタデータに埋め込まれた材料情報の読み取りを試みることで、材料特性の割り当てを効率化します。

SimSolidは、CADファイル内で、材料特性名を含むと指定されている特定のメタデータ属性をアクティブに検索します。取得した名前の文字列が、ユーザーの現在のSimSolid材料データベースにある材料定義と完全に一致した場合、これらの対応する材料特性がインポートされたパートに自動的に適用されます。

制限事項

SimSolidのCAD材料メタデータを読み取る機能は、特定のCADフォーマットに特有です。現在、この機能はCATIA、NX、JTファイルのみでサポートされています。

一致しない材料の処理
CADメタデータからの材料名がSimSolid材料データベースにない場合、ダイアログが表示され、既存のSimSolidデータベースから代わりの材料を手動で選択するよう促されます。これは、異なる複数の材料を含むアセンブルで特に役立ち、効率的な割り当てを可能にします。
4.


カスタム材料データベース

包括的で一貫性のある材料割り当てを行うには、CADシステムで使用されている材料定義を反映した、カスタムのSimSolid材料データベースを定義することを強くお勧めします。これを実現するための詳細な手順については、SimSolidのヘルプのDefine Custom Material Databaseのトピックを参照してください。これにより、人手による介入が減り、材料の精度が保証されます。

6.カスタムメタデータ属性

この設定により、ユーザーは、SimSolidがCADファイル内で検索する必要のある追加の非標準メタデータ属性を指定できます。必要なカスタムメタデータ属性をテキストボックスに記述できます。SimSolidでは、ここに記述した順序で検索が実行されるので、これらの値は内部のデフォルト値より優先されます。
