SS-V：9000 波导中的波传播

测试编号：VE01基模波在不同频率波导中的传播

定义

Figure 1.


模型的详细信息如下
  • 10 mm x 20 mm x 40 mm
  • 侧壁为 PEC（理想电导体）条件，端口为端面
  • 显示了端口 1 为活动端口，端口 2 为被动端口的结果
材料属性为：
属性
值
相对电容率
1.0
相对磁导率
1.0

结果

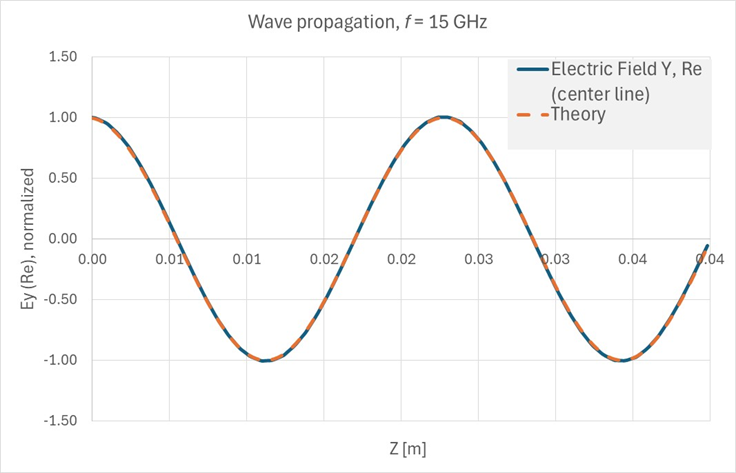

Figure 2.


Figure 3.


Table 1.
参考 SimSolid % 差异
递减率 [m-1] 143.947 143.87 0.05%
Figure 4.


Figure 5.


Table 2.
参考 SimSolid % 差异
波数 [m-1] 272.32 272.49 0.06%
1 Pozar, D.M., Microwave engineering（微波工程）第 4 版，John Wiley & Sons, Inc., 2012, 3.3.
2 Jianming, J., The finite element method in electromagnetics（电磁学中的有限元法）第 3 版，John Wiley & Sons, Inc., 2014, 11.1.2.
