SS-V:9002 负载波导中的波传播

测试编号:VE03基模波在负载波导中的传播

定义

Figure 1.


Figure 2.


模型的详细信息如下:
  • Figure 1: a1 = 5mm, a2 = 15mm, a = a1 + a2, b = 10 mm, L = 100 mm, L1 = L2 = 20 mm
  • 所有侧壁都为 PEC(理想电导体)条件,端面为波导端口
材料属性为:
属性
介质相对电容率 ( ε r )
4.0
介质相对磁导率 ( μ r )
1.0
空气相对磁导率 ( ε r )
1.0
空气相对磁导率 ( μ r )
1.0

参考解

Figure 3. 波导横截面


在介质和空气中,波以相同的波数传播,共同因子为 e x p - j β z ,其中 β 为纵波波数。我们研究的对象为 TEm0 模式(m=1 的模式为基本模式),这意味着该模式无 y 向相关性 。

纵向磁场方程变为:

2 x 2 + k D 2 H z = 0     for     0 x a 1
2 x 2 + k A 2 H z = 0     for     a 1 x a
其中,
k A 2 =   k 0 2 - β 2
k D 2 =   ε r k 0 2 - β 2

取决于模型参数的组合, k A 2 k D 2 为正,或 k D 2 为正,而 k A 2 为负。

在第一种情况下, β 的值可从以下方程的解中求得:

k A tan k D a 1 + k D tan k A a 2 = 0

这是将 k A 2 k D 2 代入定义 1 后得到的结果。

k A 2 值为负值时, β 的值可通过求解方程得到(这种情况与 Pozar 著作中的情形互补1):

k A tan k D a 1 + k D tan h k A a 2 = 0
其中,
k A 2 = -   k A 2 = - k 0 2 + β 2
且为正值。

在第一种情况下,电场分布为:
Figure 4.


在第二种情况下,电场分布为:
Figure 5.


结果

f = 7 . 5 GHz   k A 2 > 0 情况下,采用方程 (1),在 f = 10 GHz   k A 2 < 0 情况下,应采用方程 (2)。
Figure 6. 波导端口 1 处于激活状态时,f = 7.5GHz 时的电场 E y Z R e 分布

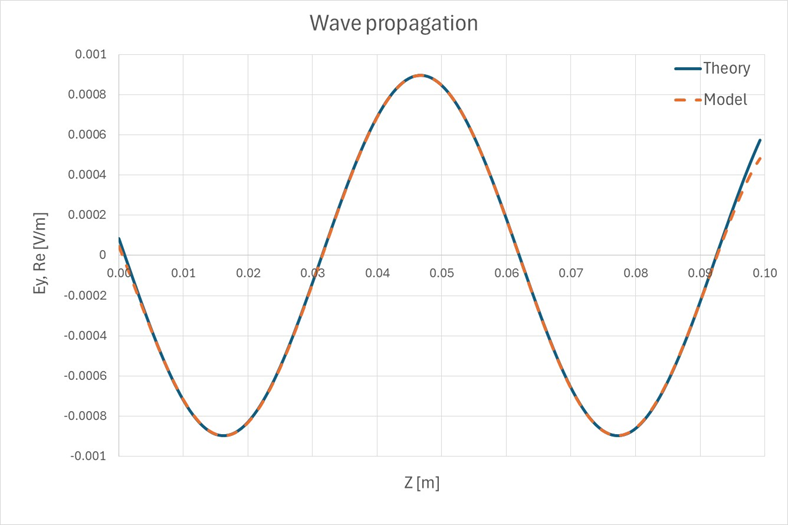

Figure 7. 上图中沿线的理论电场分布与模型电场分布对比


Figure 8. 波导端口 1 处于激活状态时,f = 10GHz 时的电场 E y Z R e 分布


Figure 9. 上图中沿线的理论电场分布与模型电场分布对比


下图展示了上述场分布的公式(x 与波的传播方向正交,采样线穿过场分布的最大值):

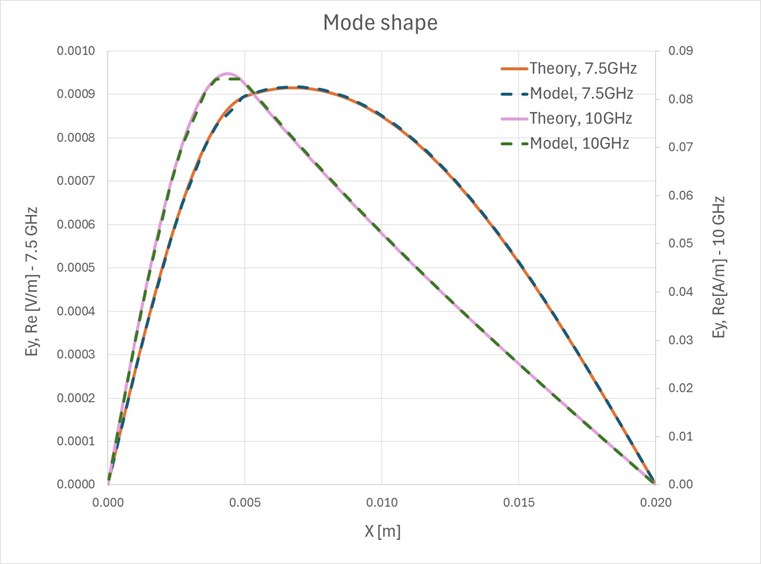

Figure 10. 不同频率下基本模式的理论电场分布与模型电场分布对比


1 Pozar, D.M., Microwave Engineering(微波工程)第 4 版,John Wiley & Sons, Inc., 2012, p.119.
