绘制槽

通过定义起点和终点、中间点和终点、圆弧中心点和终点或三个圆弧点来绘制槽。

  1. 在草图功能区，选择一个槽工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。
  2. 选择一个面或平面作为草绘平面。
  3. 绘制槽：
    要草绘 则
    以两点绘制槽

    		 点击以设置槽的端点，然后点击以设置槽的宽度。
    中点槽

    		 点击以设置槽的中点和终点，然后点击以设置槽的宽度。
    以中心和端点绘制弧形槽

    		 点击以设置定义槽的圆心，点击以设置槽的端点，然后点击以设置槽的宽度。
    以三点绘制弧形槽

    		 点击以设置槽的端点，点击以设置槽中间的半径，然后点击以设置槽的宽度。

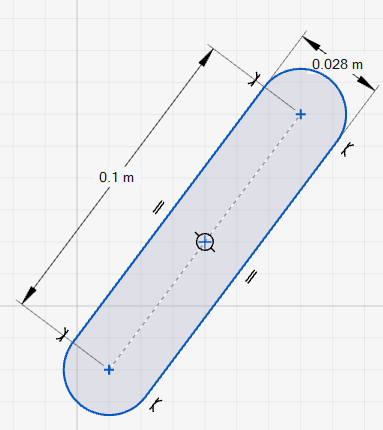

    提示： 选择创建尺寸复选框，将自动创建槽的尺寸约束：

    槽的中心线是作为结构几何体创建的。
  4. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
