样条
绘制并编辑样条 (S)。
绘制样条
绘制两种类型的样条：(1) 通过自适应点的平滑曲线或 (2) 通过控制点附近但不通过控制点的平滑曲线。
-
在草图功能区，选择一个样条工具。
提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。 - 选择一个面或平面作为草绘平面。
- 可选：

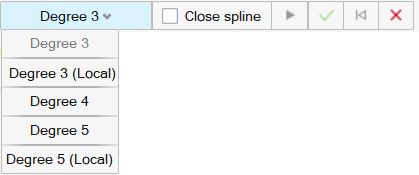

在操作栏上，选择曲线阶数。这将控制点的放置以确定曲线的形状。
- 三阶：创建一条三阶曲线修改曲线上的一点会影响整条曲线。
- 三阶（局部）：用局部插值创建一条三阶曲线。修改曲线上的某一点只会影响与该点相邻的曲线部分。
- 五阶：创建一条五阶曲线。通常，选择此选项可生成更平滑的曲线。修改曲线上的一点会影响整条曲线。
- 五阶（局部）：用局部插值创建一条五阶曲线。通常，选择此选项可生成更平滑的曲线。修改曲线上的某一点只会影响与该点相邻的曲线部分。
- 可选：

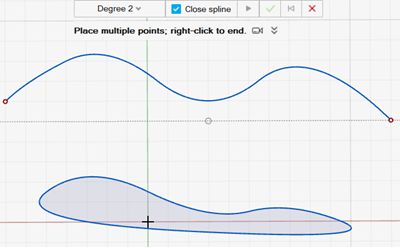

在操作栏中，选择关闭样条，以便在创建样条时将其关闭。在下面的示例中，上样条是在未选择关闭样条的情况下创建的，下样条是在选择关闭样条的情况下创建的。
-
要绘制样条：
要草绘 则 穿过点的样条
点击以放置样条的每个自适应点。 要更改样条曲线的大小，请点击点并在小对话框中输入大小值。
使用控制点的样条
点击以放置样条的每个控制点。 - 鼠标右击划过勾选标记以退出，或双击鼠标右键。
编辑样条
重新定位、调整大小或施加草绘约束。
- 双击样条进入编辑模式。
- 右击草绘并确认显示点已被选中，即可查看样条点。
-
编辑样条：
要 则 定义阶数 在操作栏中选择： - 二阶
- 三阶
- 三阶（局部）
- 四阶
- 五阶
- 五阶（局部）
注： 度数设置越高，曲线越平滑。提示： 局部设置可创建局部插值曲线：修改曲线上的某一点只影响与该点相邻的曲线部分。编辑全局曲线时，修改曲线上的一个点会影响整条曲线。创建时关闭样条 在操作栏中，启用关闭样条。 添加一个点 选择样条，然后将光标悬停在两点之间的曲线上，直到出现带有 + 图标的参考点。点击参考点以添加一个额外的点。 重新定位点 - 拖动点，或
- 选择点，然后输入坐标以指定位置。

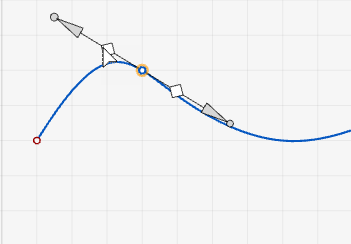

改变切线 拖动菱形控件可调整切线曲线：

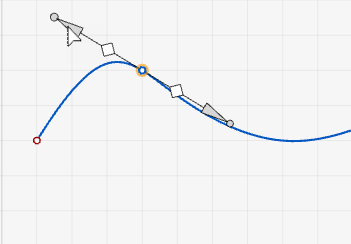

注： 仅适用于那些使用穿过点的样条工具创建的样条。改变大小 从切线任意一端的箭头处拖动：

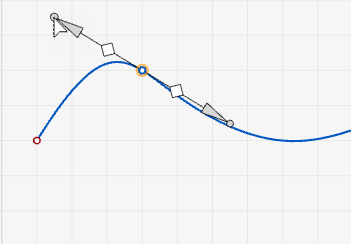

注： 仅适用于那些使用穿过点的样条工具创建的样条。同时改变切线和大小 拖动切线任意一端的点：
注： 仅适用于那些使用穿过点的样条工具创建的样条。选择一串线段 选择一条草绘线段，然后双击选择整串线段。 剪切、复制或粘贴草绘曲线 右键点击草绘曲线，然后在右键菜单上选择剪切、复制或粘贴。 施加草绘约束 右键点击草绘曲线，然后从右键菜单中选择草绘约束。 将草绘曲线转换为结构几何体 右键点击草绘曲线，然后选择结构。 结构几何体用作参考，以对齐或定义其他几何体。
隐藏尺寸 在“偏好设置”中取消选择显示尺寸。 - 鼠标右击划过勾选标记以退出，或双击鼠标右键。
