点/线

草绘和编辑点、线、折线 (L) 或线弧。

绘制点

绘制点。

  1. 在草图功能区，选择点工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。
  2. 选择一个面或平面作为草绘平面。
  3. 在草绘平面点击以放置点。
  4. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

草绘直线

草绘单一直线

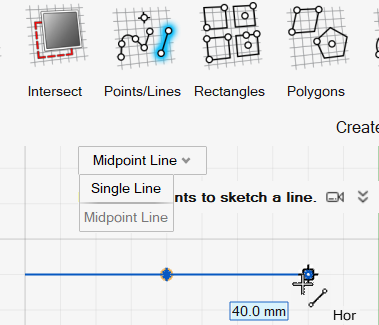

  1. 在草图功能区，选择直线工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。
  2. 选择一个面或平面作为草绘平面。
  3. 在模型视窗中点击两次，定义直线的端点，或者在小对话框中输入长度。
  4. 鼠标右击划过勾选标记以退出，或双击鼠标右键。

草绘折线或线弧

草绘直线。然后，可添加线段来绘制折线，或添加弧来绘制线弧。

  1. 在草图功能区，选择折线工具。
    提示： 要查找并打开工具，按 Ctrl+F。更多信息请见查找和搜索工具。
  2. 选择一个面或平面作为草绘平面。
  3. 点击模型视窗以放置折线的第一个点。
    • 要添加线段，请在模型视窗中点击以定义线段的端点，或在小对话框中输入长度并按 Enter。
    • 要添加弧：
      1. 按 Shift 以开启圆弧模式。
      2. 将鼠标悬停在最后放置点的蓝色箭头上，以定义方向为相切或垂直。
      3. 在模型视窗点击以放置弧线端点，或在小对话框中输入弧测量值（度），按 Enter。
      4. 要关闭圆弧模式，请再次按 Shift。
  4. 双击右键结束绘制折线。
  5. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
注： 使用草绘编辑右键菜单中的显示结构助手选项来显示或隐藏“折线”工具中使用的结构助手。启用此选项可设定 x 和 y 的坐标值。

编辑点、线、折线或线弧

重新定位、调整大小或施加草绘约束。

  1. 双击点、线、折线或线弧以进入编辑模式。
    要 则
    重新定位点
    • 拖动点，或
    • 选择点，然后输入坐标以指定位置。
    重新定位直线
    • 选择并拖动直线，或
    • 重新定位端点。
    调整直线的长短
    • 拖动端点，或
    • 选择直线，然后在小对话框中输入长度。
    重新定位弧的圆心、起点或端点
    • 拖动点，或
    • 选择点，然后输入坐标以指定位置。
    更改弧的半径 选择弧，然后在小对话框中输入半径。
    更改弧测量值（度） 选择弧，然后在小对话框中输入角度。
    选择一串线段 选择一条草绘线段，然后双击选择整串线段。
    剪切、复制或粘贴草绘曲线 右键点击草绘曲线，然后在右键菜单上选择剪切、复制或粘贴。
    施加草绘约束 右键点击草绘曲线，然后从右键菜单中选择草绘约束。
    将草绘曲线转换为结构几何体 右键点击草绘曲线，然后选择结构。

    结构几何体用作参考，以对齐或定义其他几何体。
    隐藏尺寸 在“偏好设置”中取消选择显示尺寸。
  2. 鼠标右击划过勾选标记以退出，或双击鼠标右键。
