新草图
创建一个新草图 (S) 并选择一个草绘平面。
-
在“草图”功能区，选择新草图工具。
提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。 -
选择一个面或平面作为草绘平面。草绘平面可以是全局平面、用户创建的结构平面、用户定义的坐标系，或现有零件的平面。

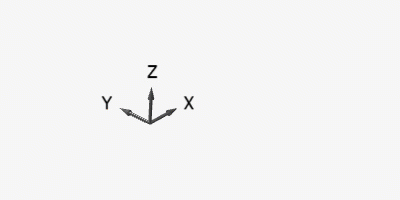

将鼠标悬停在用户定义的坐标系上时，会显示平面。点击平面以选择草绘法线。此时将弹出小对话框，允许您更改草图方向或点击应用创建草图。
默认视图沿草图法线旋转。使用用户创建的坐标系时，草图的原点就是用户坐标系。提示： 如果不想让视图沿着草图法线旋转，可选择以下任一操作：- 在选择草绘平面时按下 Shift+S 键。
- 在文件菜单上，选择偏好设置按钮。在草绘下，关闭沿草图法线查看，然后点击确定。
注： 要在参照平面或全局平面上创建草图：
- 右键点击参照平面或全局平面。
- 从右键菜单上选择创建草图。
