相交
提取草绘平面和所选零件或曲面相交产生的曲线。
创建相交曲线
-
在草图功能区，选择相交工具。
提示： 要查找并打开工具，按 Ctrl+F。更多信息，请见查找和搜索工具。 -
在工具栏中，选择零件以选择与草绘平面相交的零件，或选择曲面以选择与草绘平面相交的曲面。
- 选择与草绘平面相交的零件或曲面来创建相交曲线。
-
如果希望相交的几何特征保留原始几何体的参考，请选择保持参考复选框。清除复选框可在不参考原始几何体的情况下相交。
参考的实体与草图平面相交，并显示为点画结构线。未参考的实体与草图平面相交，并显示为欠定义的结构线。注：
- 您可以为草图中的每个交叉独立设置保持参考复选框。

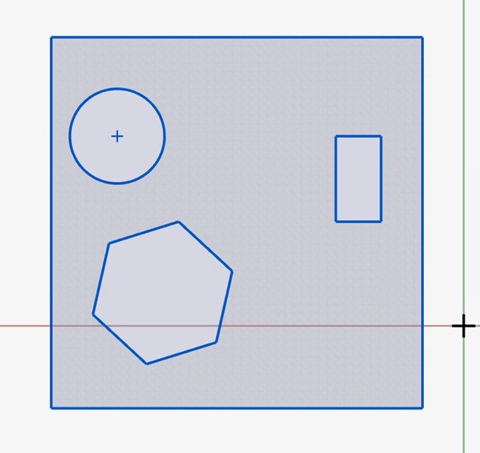

- 如果将草图平面与三角形网格、导入的 STL 或优化形状相交，则会在形状与草图平面相交处提取曲线：
- 鼠标右击划过勾选标记以退出，或双击鼠标右键。
