轮廓函数
函数是 Motion Analyst 中力与运动实体的小对话框内的一个选项，让您可在轮廓编辑器内部调用预定义函数。
以下轮廓函数可用：

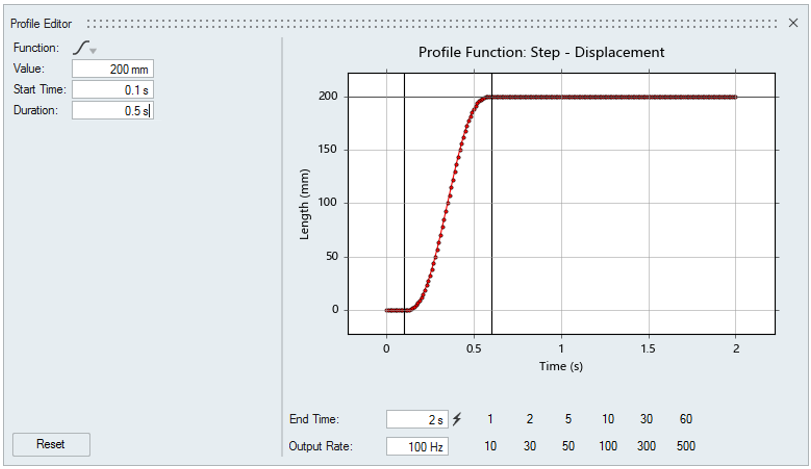

- 步进

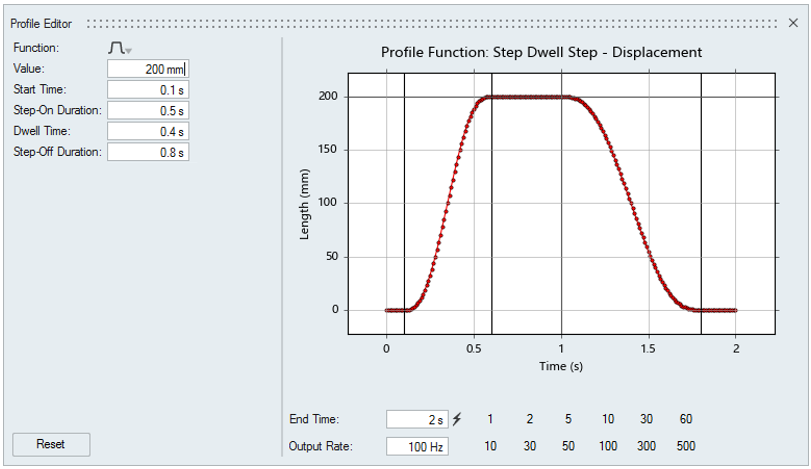

- 步进-停歇-步进

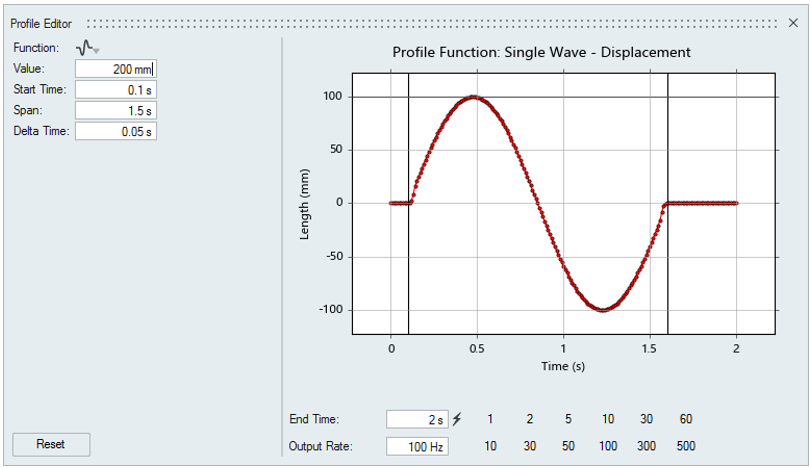

- 单波

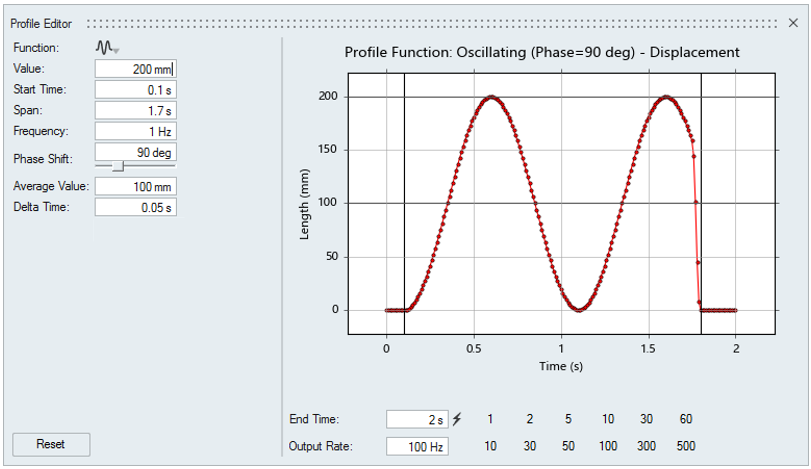

- 震荡

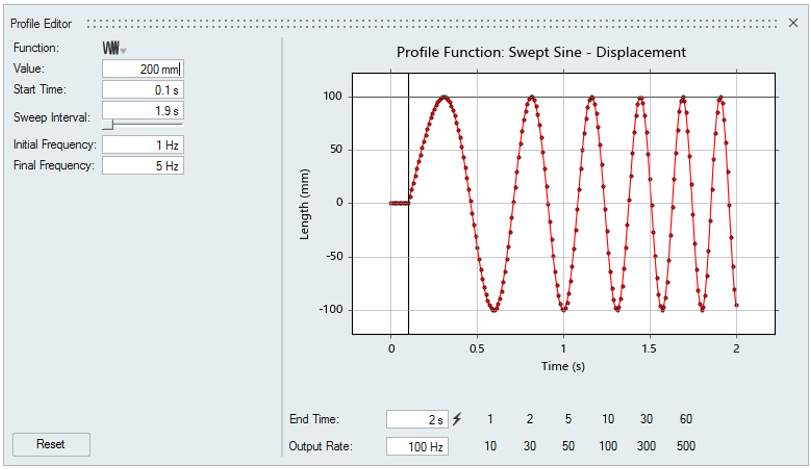

- 正弦扫频

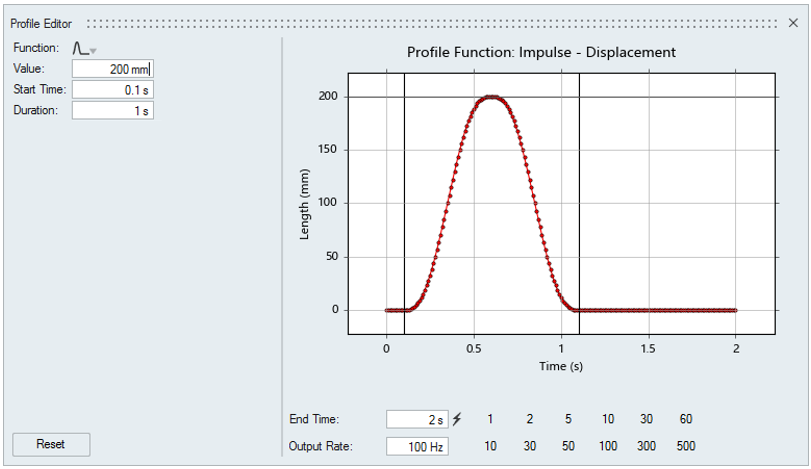

- 冲量

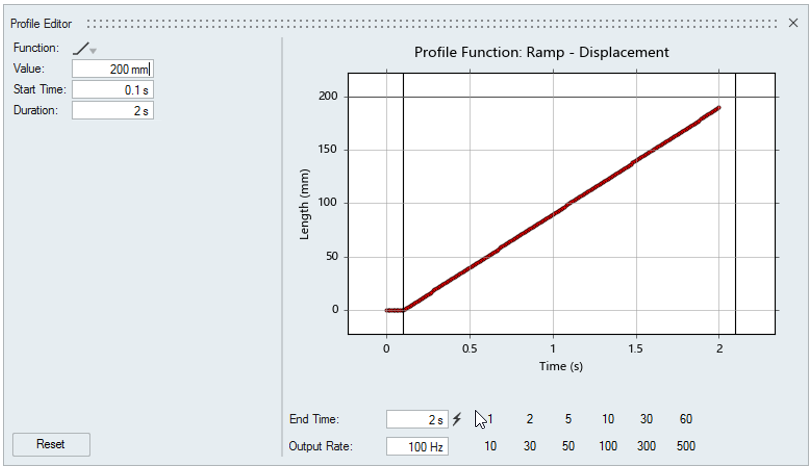

- 坡道
- 多信号
轮廓编辑器图标位于力与运动的小对话框中。轮廓编辑器图标右侧的图标仅用于显示，展示当前正在使用的函数。
图 1. 小对话框中的轮廓编辑器图标

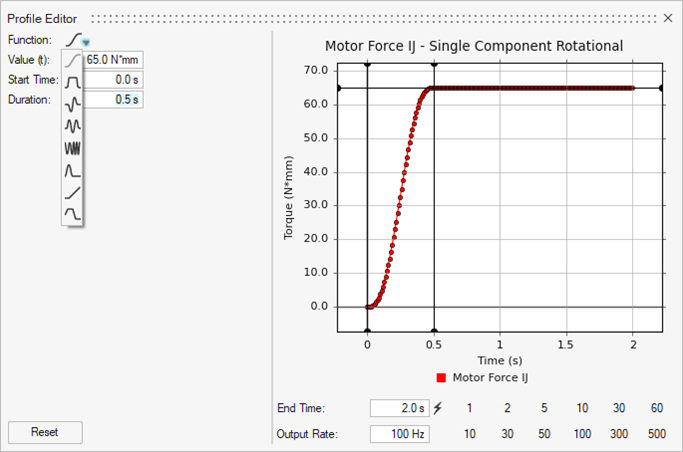

点击该图标，打开轮廓编辑器。可通过函数下拉列表访问可用函数。
注： 您可以使用“属性编辑器”更改轮廓函数的参数。
轮廓类型：示例
轮廓参数
“轮廓编辑器”中可用的参数随所选轮廓函数而有所不同。
- 时间间隔
-

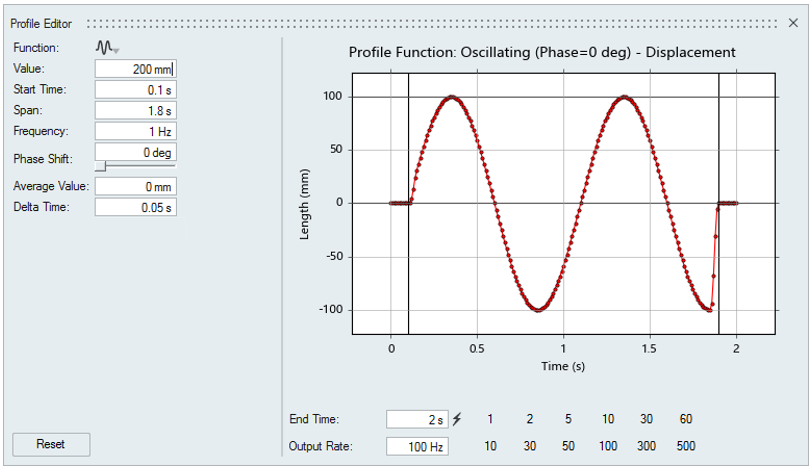

从波形开始到结束的时间间隔。例如，在下图中，时间间隔为 1.8。
轮廓曲线随着增量时间 dt 上升并且随着增量时间下降时，时间间隔和增量时间 dt 是相关的，以防止轮廓出现不连续。
