实体创建

在 Inspire Motion Analyst 中添加或编辑实体的一般工作流程。

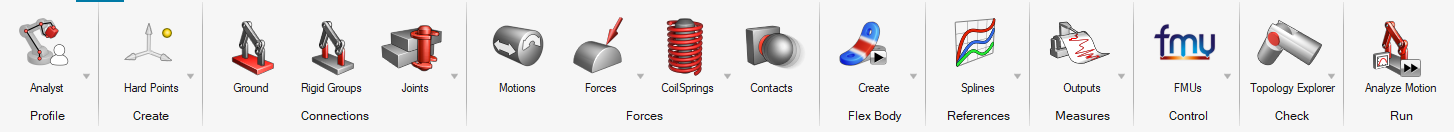

下文概述了如何在 Motion Analyst 中添加或编辑实体。单击“运动”功能区中的工具将打开操作面板对话框，这些步骤涵盖了该对话框中大多数实体共有的元素。

注：如果实体的添加或编辑工作流程有独特步骤或重要说明，这些信息会在实体的专属帮助页面中详细说明。

添加实体

使用 Motion Analyst 工具添加实体的一般工作流程。

可选： 要选择父坐标系，请使用选择器。父坐标系决定了新实体在模型树形层次结构中的位置。

选择器

操作面板中的许多字段都要求在模型中选择另一个实体。这些选择器通常采用一致的格式，详见下文。

表 1.
选择器功能	图标	说明
直接选择实体		点击要选择的实体名称（如零件、点、铰接等），然后从模型浏览器或模型视窗中选择模型上的相应实体。括号中的数字表示选择的实体数量。大多数选择器仅限于选择一个实体。

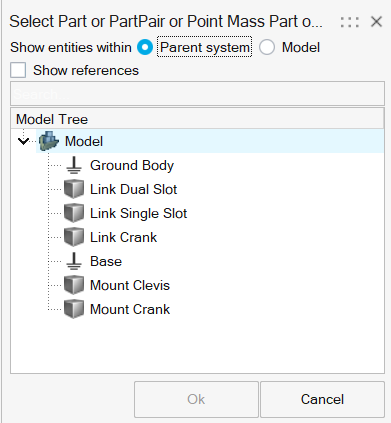

高级选择器		打开一个对话框，按标签选择模型树中的实体。您可以选择查看父坐标系的模型树还是模型。
重置选择		点击即可重置实体选择。

可选： 编辑标签。这是一个自由文本字段，您可以在此输入实体的自定义名称。
可选： 选择成对复选框，创建一个成对实体。成对实体有助于创建关于模型 Z-X 平面对称的模型。它们的属性也可以围绕 Z-X 平面对称（换句话说，Y 属性是镜像的）。更多信息，请见在 Inspire Motion 中配对和对称建模。
要选择一个参照（如原点、零件、铰接等），请使用每个实体的选择器。
在每个参考选择器的左侧，还有一个地平面图标，您可以点击该图标将地平面选为一个零件，或将全局原点选为一个点，而非选择模型中的特定实体。
完成参考选择后，可通过以下方法之一创建实体：
- 点击操作面板上的可创建实体并确定其方向。
  或者
- 点击模型视窗中鼠标所在位置出现的按钮。
  或者
- 点击创建实体并退出该实体的操作面板选择。
  或者
- 点击取消实体创建并退出向操作面板对话框。
将实体添加到模型中后，相应的实体会自动显示在浏览器区域中。
注：默认情况下，Inspire 中实体的变量名会遵循一定的约定。例如，所有力实体的变量名都以 "Force_" 开头。这是在 Inspire 中创建模型时建议遵循的约定，因为它在模型编辑和模型操作方面有许多优势。

使用“运动”功能区工具或属性编辑器编辑实体的一般工作流程。

表 2. 编辑方法
要使用此方法	则
“运动”功能区工具	从模型浏览器或模型视窗中选择实体。在“运动”功能区的“配置文件”下选择 "Analyst"。选择“运动”功能区中的相应工具。此时会打开操作面板。要编辑参考和其他常用字段，请按照添加实体部分中的步骤操作。
属性编辑器	从模型浏览器或模型视窗中选择实体。在视图菜单中选择属性编辑器。所选实体的属性将在属性编辑器中列出并可供编辑。有关属性的详细信息，请参阅实体的专属帮助页面。
模型浏览器	双击模型视窗中的实体或模型浏览器中的实体名称。此时会打开操作面板。要编辑参考和其他常用字段，请按照添加实体部分中的步骤操作。
模型视窗

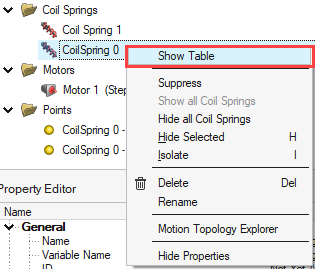

表格	右键单击模型视窗中的实体或模型浏览器中的实体名称，然后从右键菜单中选择显示表格。此时将打开表格。双击表格中的实体名称。此时会打开操作面板。要编辑参考和其他常用字段，请按照添加实体部分中的步骤操作。

注：要在操作面板中编辑现有实体的同时开始添加新实体，单击模型视窗中的空白处。
