構成履歴と変数を使用してパラメトリックスケッチ、形状、PolyNURBSを作成します。
2Dパラメトリックスケッチ形状を作成/編集できます。
スケッチ面、凡例、制約、コンテキストメニューのオプション、構成形状など、スケッチの基本について学習します。

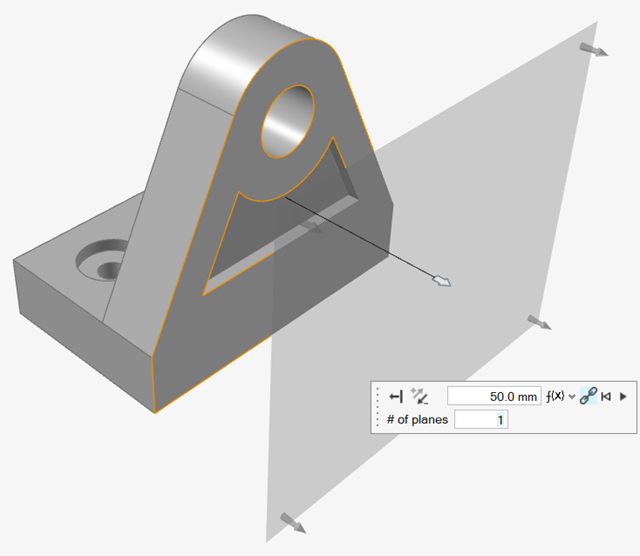

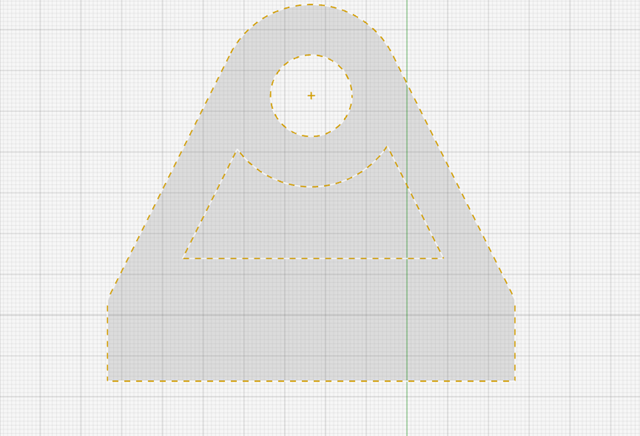

スケッチ面は、グローバル面、ユーザー作成のた参照面、または既存のパートの平面フェイスです。
