新規スケッチ
新規スケッチ（S）を開始し、スケッチ面を選択します。
-
スケッチリボンで、新規スケッチツールを選択します。
ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。 -
スケッチ面としてのフェイスを選択します。スケッチ面は、グローバル面、ユーザー作成の構成面、ユーザー定義の座標系、または既存のパートの平面フェイスなどがあります。

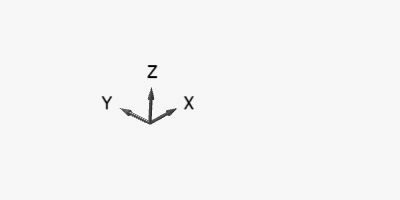

ユーザー定義の座標系にカーソルを合わせると、平面が表示されます。平面をクリックしてスケッチの法線を選択します。マイクロダイアログが表示され、スケッチの方向を変更したり、適用をクリックしてスケッチを作成することができます。
デフォルトでは、ビューはスケッチ法線に沿って回転します。ユーザーが作成した座標系を使用する場合、スケッチの原点はユーザー座標系です。ヒント: スケッチ法線に沿ってビューを回転させたくない場合は、次のいずれかを実行します。- スケッチ面を選択中にShift+Sを押す。
- ファイルメニューから、プリファレンスボタンを選択する。スケッチで、スケッチの法線に沿ったビューをオフにして、OKをクリックする。
注: 参照面またはグローバル面上にスケッチを作成するには、以下の手順に従います。
- その参照面またはグローバル面を右クリックします。
- コンテキストメニューからスケッチの作成を選択します。
