スプライン

スプライン(S)をスケッチして編集します。

スプラインのスケッチ

2種類のスプラインをスケッチします。(1)フィットポイントを通るスムーズなカーブ、または(2)コントロールポイント近くを通るが通過しないスムーズなカーブ。

  1. スケッチリボンで、スプラインツールを選択します。

    ヒント: ツールを検索して開くには、Ctrl+Fキーを押します。詳細については、ツールの検出と検索を参照してください。
  2. スケッチ面としてのフェイスを選択します。
  3. スプラインをスケッチするには:
    描画対象 操作
    ポイントを通るスプライン

    クリックして、スプラインの各フィットポイントを配置します。

    スプラインの値を変更するには、次をクリックします

    コントロールポイントを使用したスプライン

    クリックして、スプラインの各コントロールポイントを配置します。
  4. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

スプラインの編集

スケッチ制約を再配置、サイズ変更、または適用します。

  1. スプラインをダブルクリックすると、編集モードになります。
  2. スケッチを右クリックし、ポイントの表示が選択され、スプラインポイントが表示されていることを確認します。
  3. スプラインを編集します。
    動作 操作

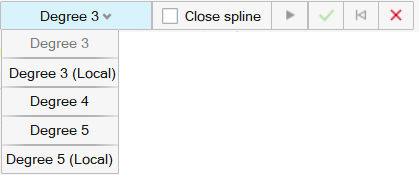

    次数を設定する ガイドバーで、次のいずれかを選択します。
    • 次数2
    • 次数3
    • 次数4
    • 次数5
    作成時にスプラインを閉じる ガイドパネルで、スプラインを閉じるをオンにします。
    ポイントを追加する スプラインを選択し、2点間のカーブにカーソルを合わせると、+アイコンが付いた参照点が表示されます。参照点をクリックすると、さらに点が追加されます。
    ポイントの位置を変更する
    • ポイントをドラッグするか、
    • ポイントを選択し、座標を入力して位置を指定します。

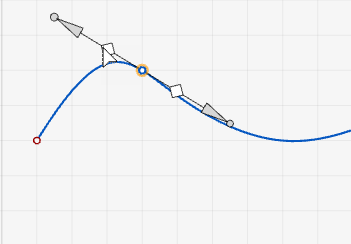

    接線の変更 ひし形コントロールをドラッグして接線カーブを調整する:

    注: ポイントを通るスプラインツールで作成されたスプラインでのみ利用可能です。

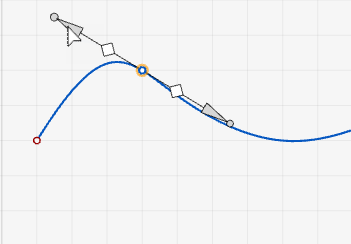

    値の変更 接線のいずれかの端の矢印からドラッグする:

    注: ポイントを通るスプラインツールで作成されたスプラインでのみ利用可能です。

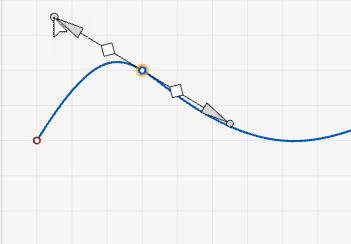

    接線と値を同時に変える 接線のいずれかの端点からドラッグする:

    注: ポイントを通るスプラインツールで作成されたスプラインでのみ利用可能です。
    セグメントのチェーンを選択する スケッチのセグメントを選択し、それをダブルクリックすると、セグメントのチェーン全体を選択することができます。
    スケッチカーブの切り取り、コピー、貼り付けを行う スケッチカーブを右クリックして、コンテキストメニューから切り取りコピー貼り付けを選択します。
    スケッチ制約を適用する スケッチカーブを右クリックして、コンテキストメニューのスケッチ制約を選択します。
    スケッチカーブを構成形状に変換する スケッチカーブを右クリックし、構成を選択します。

    構成形状は、他の形状を並べたり定義したりするための参照として使用します。

    寸法を非表示にする プリファレンスで寸法の表示を選択解除します。
  4. チェックマークを右クリックして、マウスで移動して終了するか、または右ダブルクリックします。

ビデオ:スプラインツール

ポイントを通るスプライン

コントロールポイントを使用したスプライン
